带滚轮摆杆型微动开关结构设计

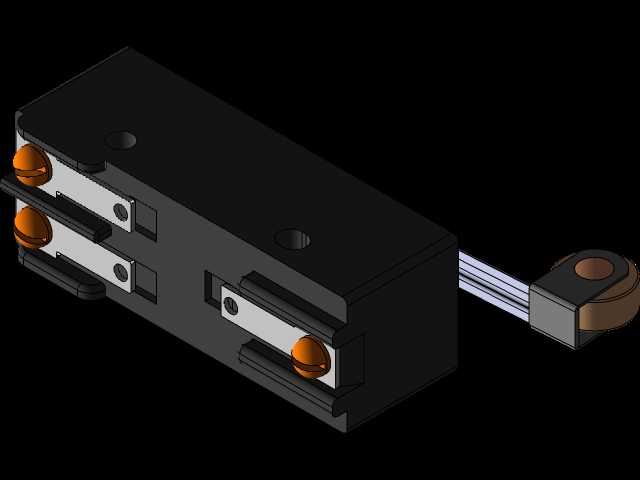

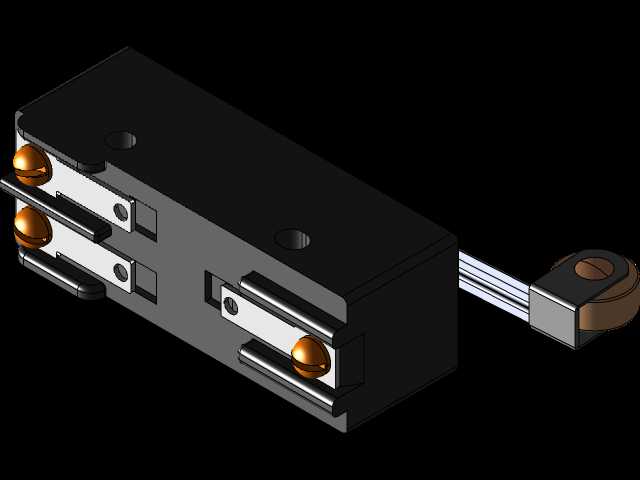

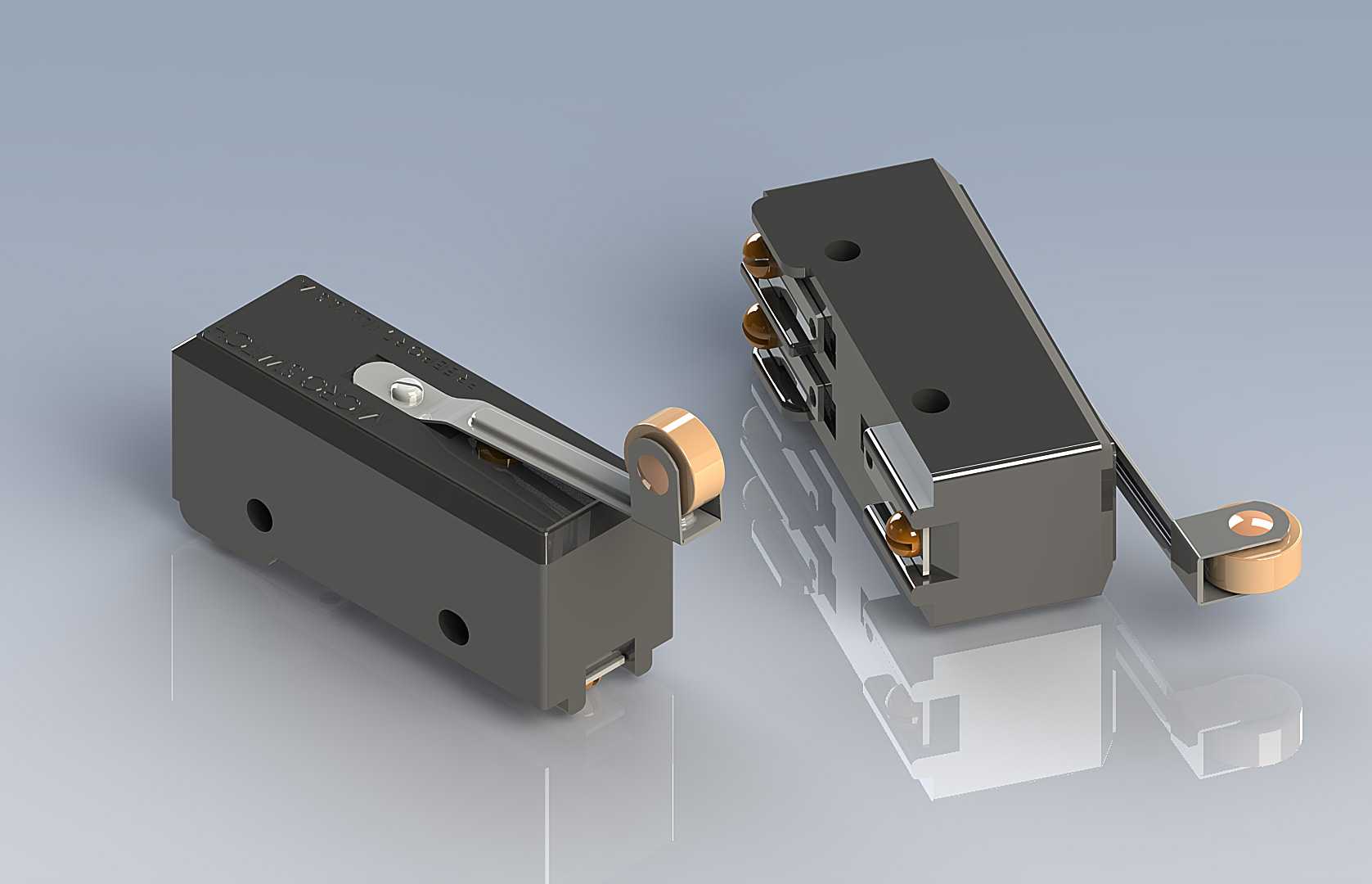

这款带滚轮摆杆的微动开关，是工业控制回路中应用极为广泛的小体积信号触发元件，常被部署在自动化生产线的工位限位环节、家电设备的位置检测点位、起重设备的行程边界防护位置，以及各类机电设备的联锁保护回路中，承担着位置信号采集、行程超限触发、动作状态反馈的核心作用，能够在被检测部件触碰摆杆的瞬间快速完成电路通断切换，响应速度快、动作重复精度高，可适配高频次的往复触发工况。从功能特性来看，这款微动开关采用常开常闭双触点组设计，可根据实际接线需求选择触发接通或者触发断开的回路逻辑，摆杆末端的铜质滚轮能够将被检测部件的滑动摩擦转化为滚动摩擦，大幅降低触发过程中的部件磨损，延长开关整体的使用寿命，同时滚轮的圆弧接触面能够适配不同角度的触发施力，避免硬接触导致的摆杆形变或者开关本体移位。在设计思路上，这款开关采用了模块化的结构布局，黑色绝缘壳体采用高强度工程塑料注塑成型，具备良好的绝缘性能与抗冲击能力，能够在常规工业环境的温湿度范围内稳定工作，内部触点采用银合金材质，具备优异的导电性能与抗电弧烧蚀能力，可承载小功率控制回路的通断电流，摆杆与内部动作簧片采用精密铆接结构，动作行程控制在极小范围内，确保触发信号的反馈延迟控制在毫秒级。从安装边界来看，开关本体为规整的长方体结构，壳体两侧预留了标准的通孔安装位，可通过M3规格的螺丝直接固定在设备安装板上，安装孔位间距符合行业通用的微动开关安装尺寸标准，无需额外定制安装支架即可完成快速替换部署，开关的接线端位于本体尾部，预留了充足的接线操作空间，可适配常规的冷压端子接线或者直接焊线连接，摆杆的触发角度与触发压力经过反复调校，既能够保证轻微触碰即可完成动作触发，又具备足够的复位弹力，避免外力消失后触点无法可靠复位的问题，整体外形紧凑小巧，能够在狭小的设备安装空间内完成部署，不会占用过多的设备内部布局空间，适配各类紧凑型机电设备的设计需求。
