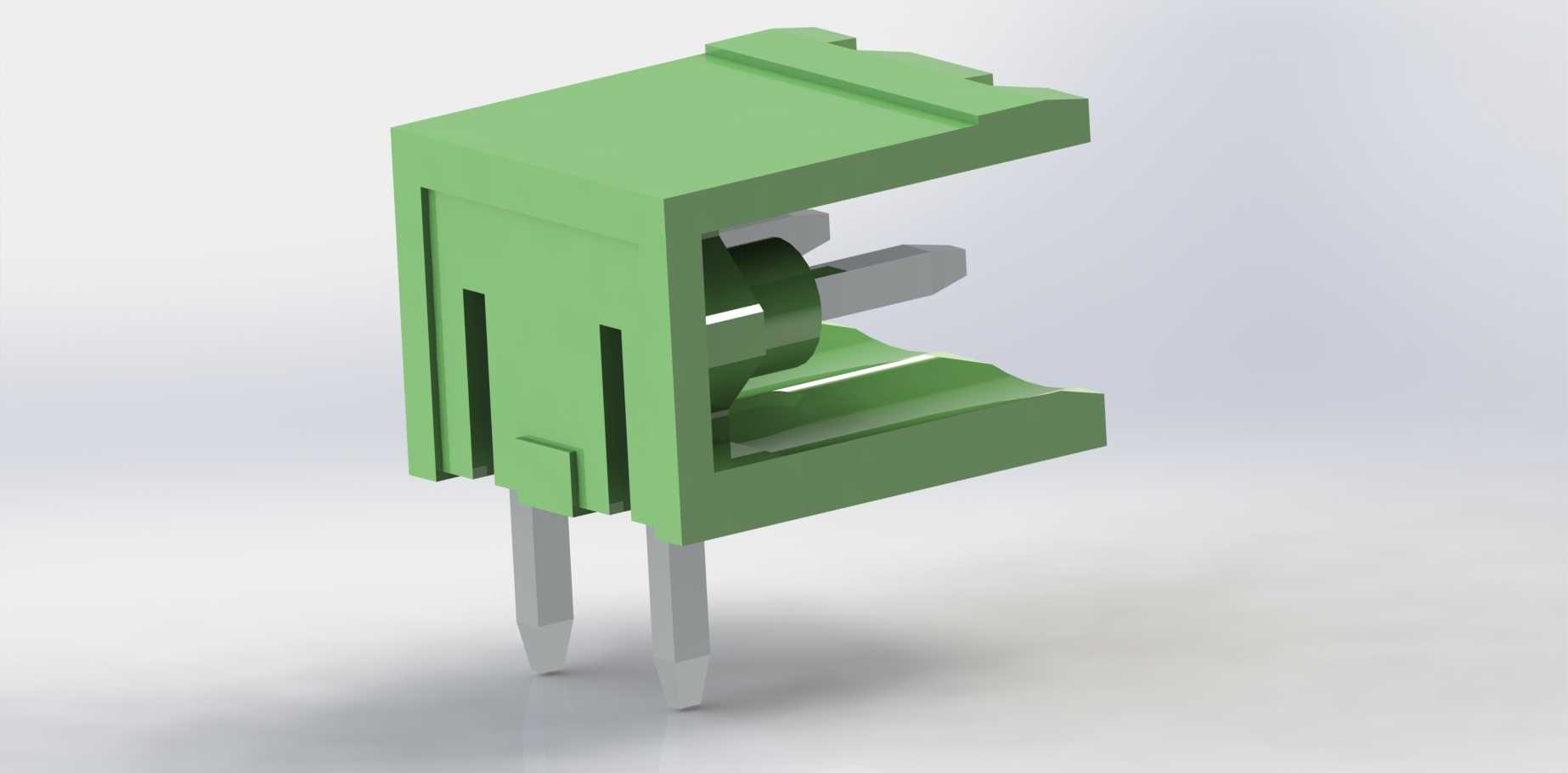

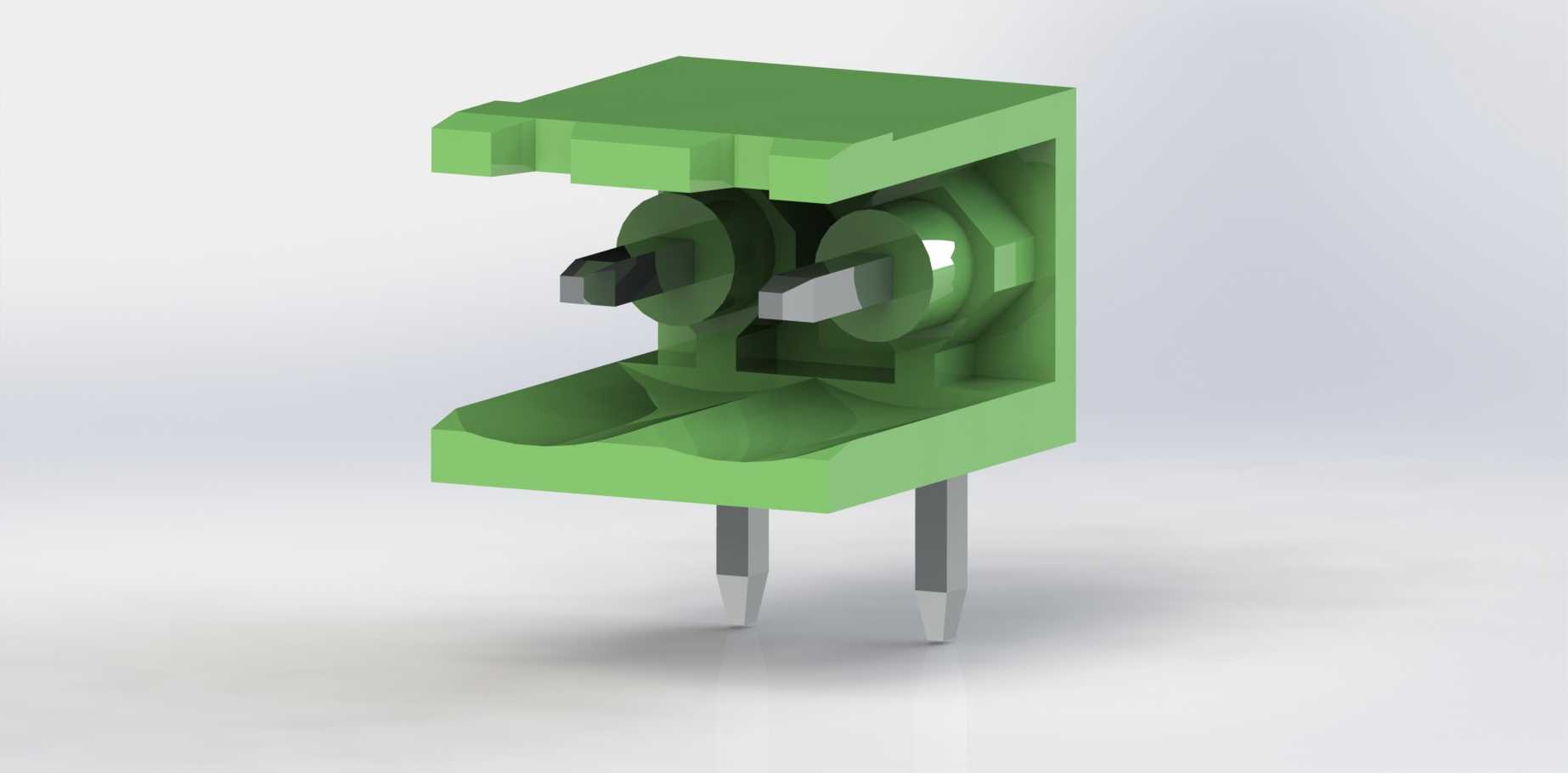

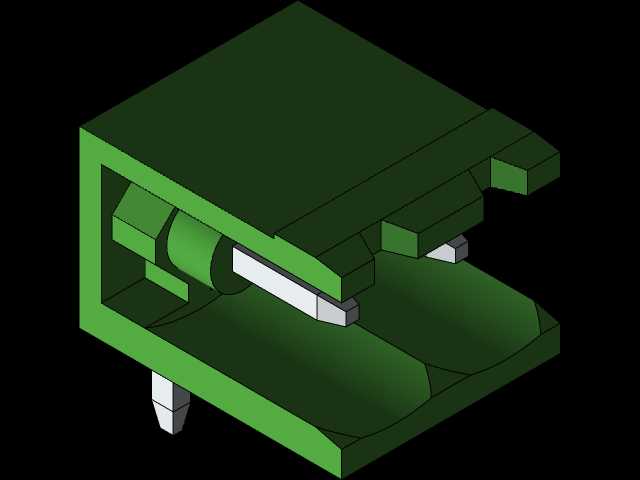

直插式绿色两针电气接线端子结构

这款直插式接线端子是低压电气回路中极为常用的导线连接部件，广泛应用在工业控制配电柜内部走线、小型PCB控制板信号转接、民用小家电内部控制线路连接、自动化设备传感器接线等场景，能够替代传统的导线焊接、绞接工艺，大幅提升现场布线的作业效率，同时降低后期线路检修、改线的操作难度，避免导线裸露带来的短路、触电风险。从实际使用功能来看，该部件采用插拔式对接结构，公端部分带有两根直插式金属引脚，可直接穿过PCB板的对应安装孔完成波峰焊固定，母端部分带有压线结构，能够将外部接入的多股或单股铜芯导线牢牢锁紧，对接后即可实现板载线路与外部线束的稳定电气连通，接触电阻低，大电流通过时不易出现发热打火的问题，适配常规0.5-2.5平方毫米的导线连接需求。在设计思路上，整体外壳采用阻燃绿色工程塑料注塑成型，绝缘性能优异，能够耐受常规工业场景下的温度波动与轻微化学腐蚀，外壳的卡扣结构做了防呆设计，正反方向无法误插，对接后带有自锁卡扣，设备运行过程中出现振动也不会出现松脱情况；金属接触件采用镀锡铜材质，兼顾导电性能与抗氧化能力，引脚长度经过精准计算，穿过标准厚度PCB板后刚好露出适合焊接的长度，不会出现引脚过短焊不牢、过长触碰其他元件导致短路的问题。外形尺寸方面，该两针款的本体宽度适配标准2.54mm接线间距，整体高度控制在较低范围，不会占用板上过多的垂直安装空间，引脚间距严格匹配行业通用PCB布线孔位，安装时无需额外改板即可直接替换同规格的其他品牌接线端子；安装边界上，本体两侧预留了足够的插拔操作空间，接线时螺丝刀操作不会触碰相邻端子，底部与PCB板贴合的位置做了定位凸台，过波峰焊时不会出现偏移浮高的问题，外壳上部的导向斜面能够引导母端顺利对接，即使盲插也能快速完成对位。
