四极圆形车辆侧挂电气连接接头

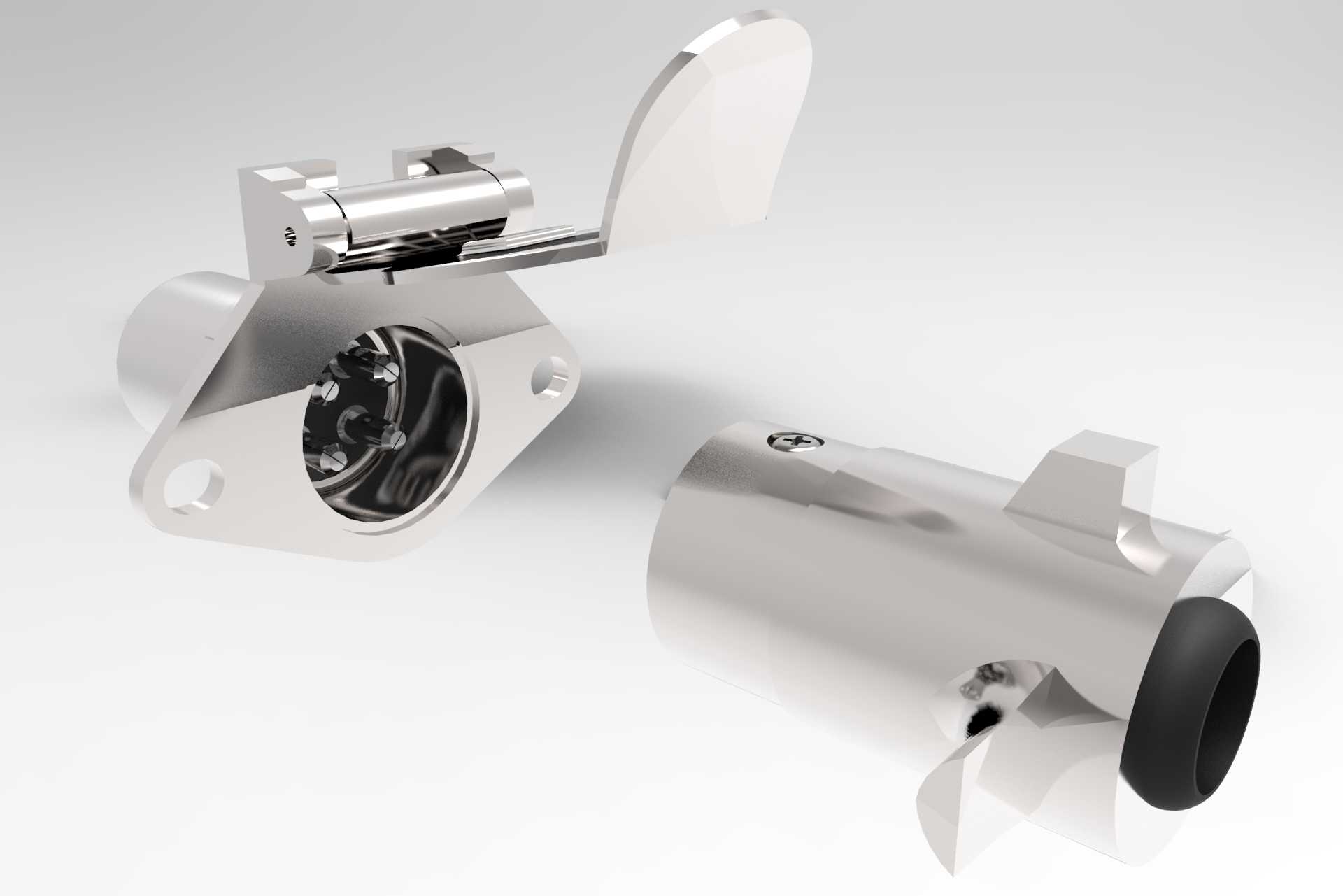

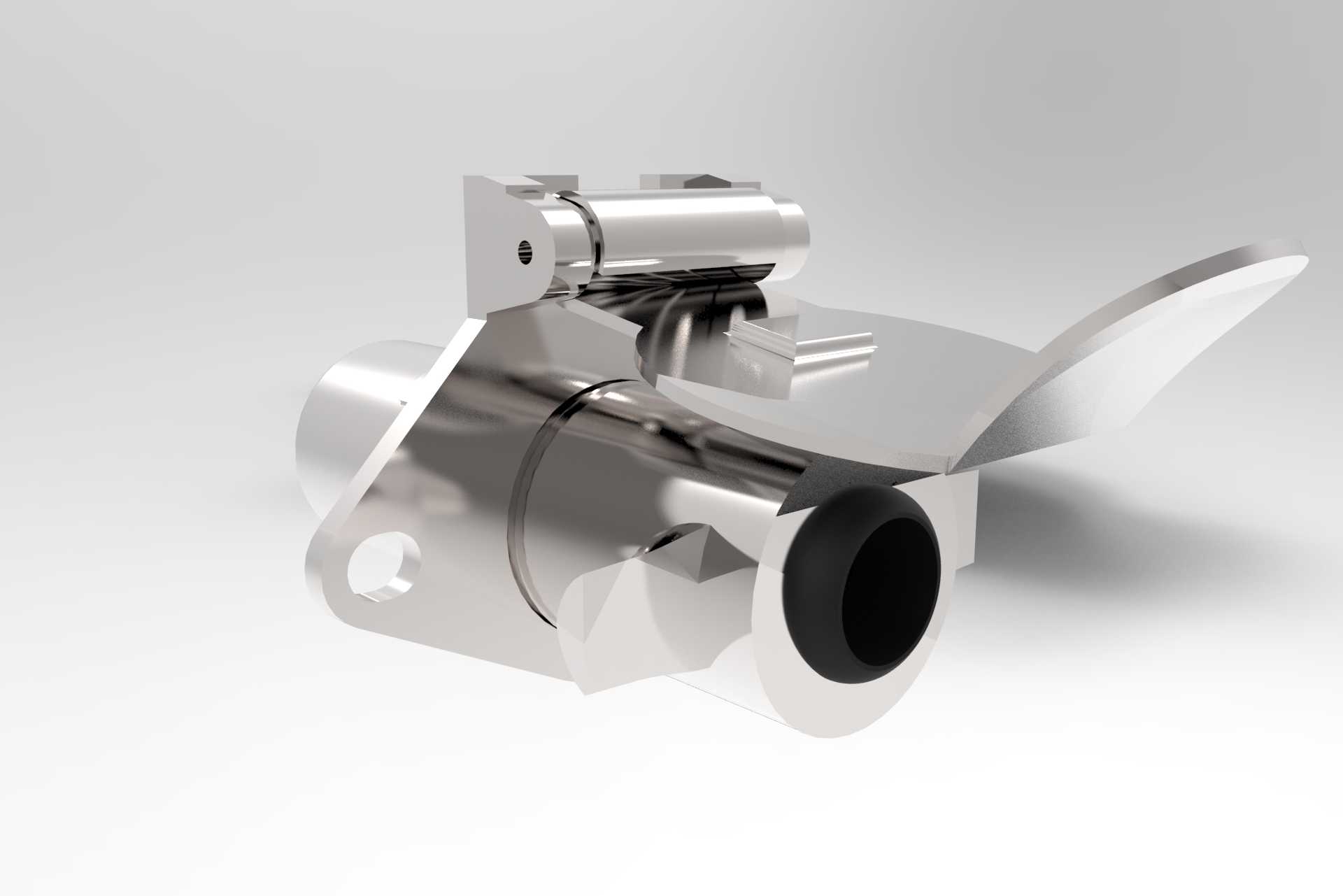

该连接件主要应用于拖挂类车辆的电气回路接驳场景，覆盖乘用车拖挂房车、轻型货运挂车、农用机具拖挂等工况，承担牵引车与拖挂单元之间灯光信号、低压供电回路的导通传输作用，是拖挂车辆电气系统里保障信号同步、供电稳定的核心接驳部件。从结构设计来看，整体采用圆形主体构型，侧置安装的布局形式适配车辆侧围的安装空间，避免接驳后突出量过大造成的剐蹭风险，主体外壳采用金属材质加工，兼顾结构强度与电磁屏蔽性能，可在户外行驶的振动、泥水飞溅、温差变化工况下保持内部接插端子的防护性能。外螺纹接口设计用于对接线束端的锁紧护套，安装时可通过螺纹旋合实现线束端的轴向固定，防止车辆行驶过程中振动导致的接插件松脱，侧面带有的翻盖式防护结构，在未接驳状态下可覆盖接插端口，阻挡灰尘、泥水进入端子腔，避免端子氧化锈蚀造成的接触不良问题。安装边界方面，主体带有带安装孔的固定耳片，耳片开孔位置匹配车辆侧围标准安装点位，安装时仅需通过两颗螺栓即可完成主体的固定，无需额外定制安装支架，固定后主体接插端面与侧围平面保持平行，接插操作时可直接沿轴向推入对接端，操作空间预留充足，常规工具即可完成拆装维护。内部四极端子采用环形排布设计，不同端子对应不同回路，极性防呆结构集成在接插腔内部，可避免接插时极性反接造成的电气元件损坏，端子接触部位采用弹性接触结构，接插后可保持稳定的接触压力，在车辆持续振动的工况下也不会出现接触电阻过大、信号闪断的问题。设计过程中充分考虑了拖挂车辆的实际使用工况，翻盖的开合角度经过校核，开启后不会遮挡接插路径，同时翻盖自带复位弹簧，拔出对接端后可自动闭合，无需手动操作即可实现端口防护，主体的出线方向采用侧置布局，线束走向可沿车辆侧围钣金排布，避免线束弯折角度过大造成的线芯断裂问题，整体结构的尺寸公差经过严格匹配，接插配合间隙控制在合理范围，既保证接插操作的顺畅度，又能避免间隙过大导致的防水性能下降。
