立式双缸往复式蒸汽机结构设计方案

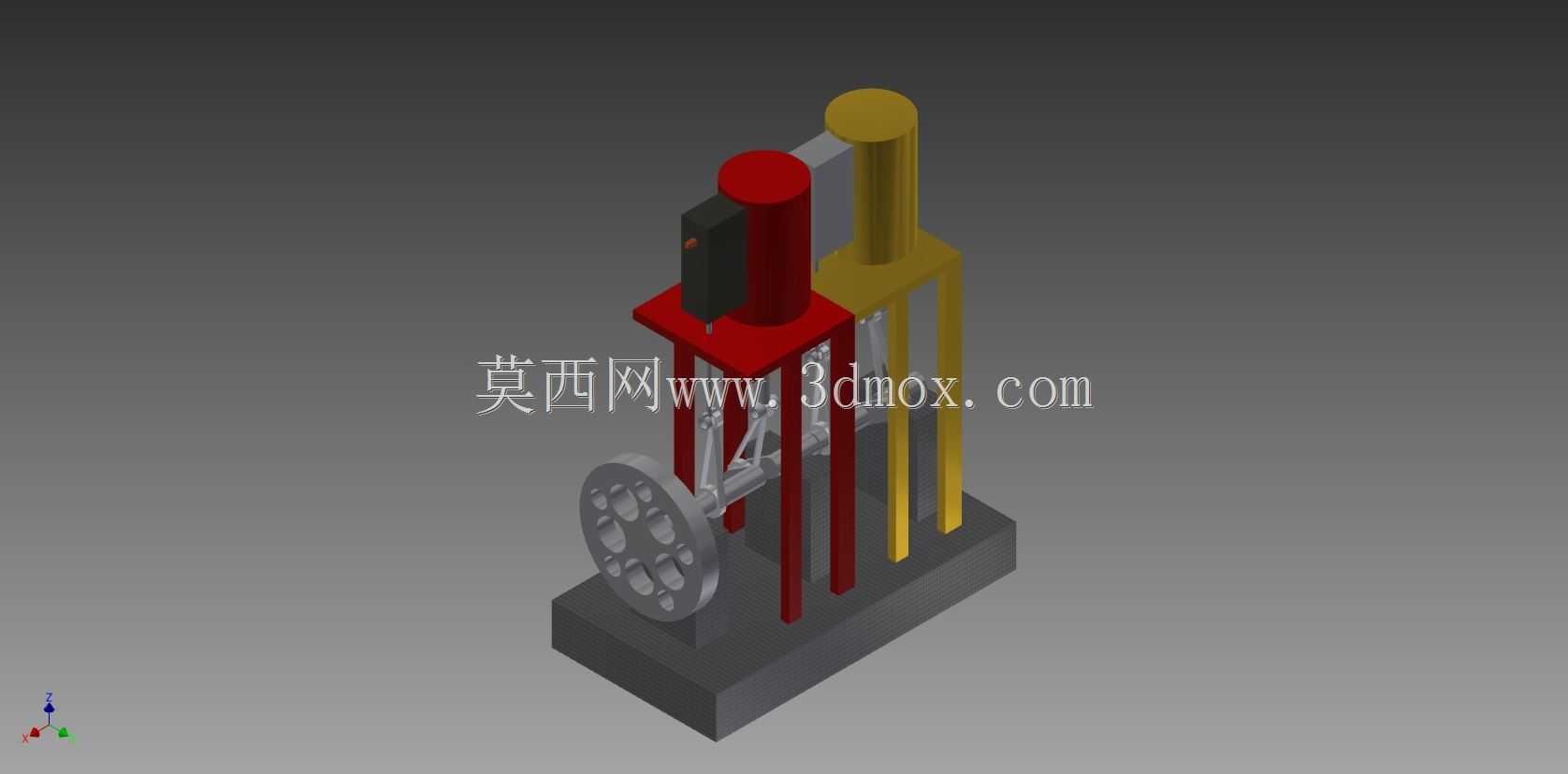

　　这套立式双缸往复式蒸汽机的三维结构，完整还原了早期小型热力动力设备的核心传动逻辑，从安装底座到动力输出轮的整体布局，完全适配小型固定式动力输出场景的安装需求。底座采用整体式矩形铸铁结构设计，底部预留四个对称分布的地脚安装孔，可直接固定在混凝土基础或钢制设备机架上，安装边界的长宽尺寸控制在紧凑范围内，不需要额外预留过大的检修空间，适合作为教学演示装置、小型复古动力展品或是微型热力实验平台的核心动力单元使用。

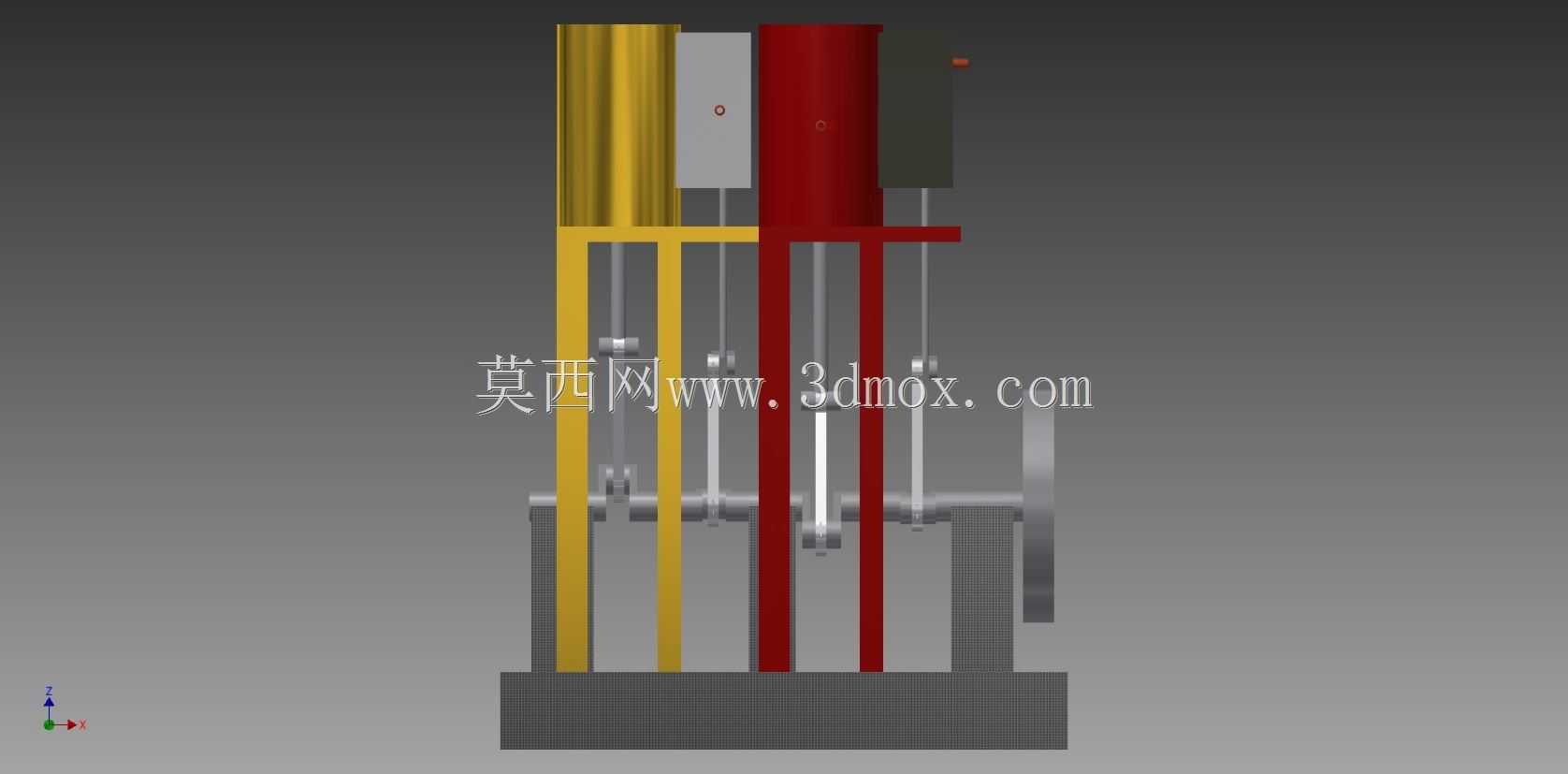

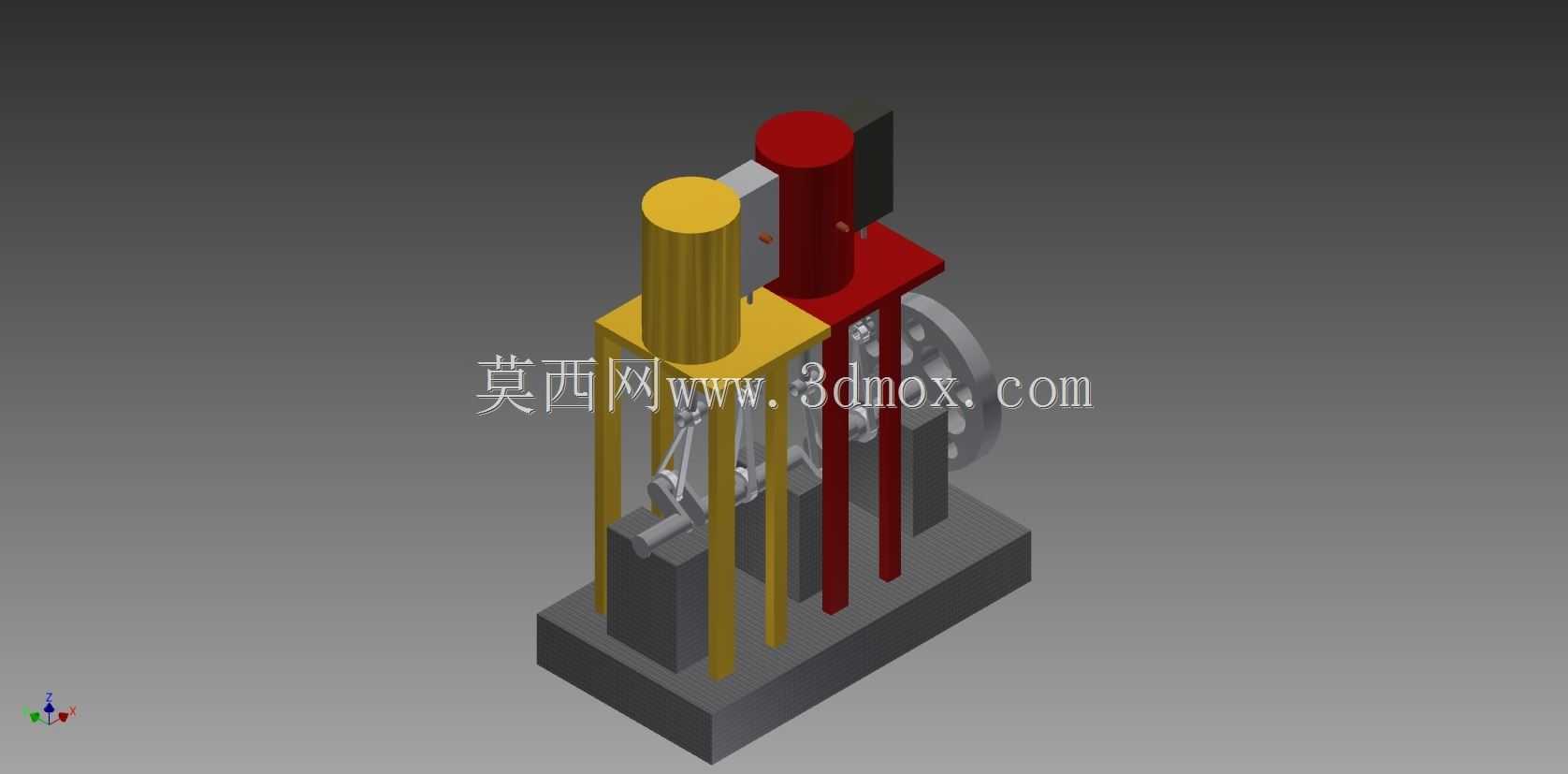

　　从功能实现逻辑来看，这套结构采用双缸错相位布置方案，两个立式气缸分别以红、黄两色区分结构分区，其中红色缸体为高压进气缸，黄色缸体为膨胀做功缸，蒸汽从高压缸进入完成一级膨胀后，通过缸体顶部的连通管路导入低压缸完成二级膨胀，相比单缸结构能大幅提升蒸汽热能利用率，同时错相位的曲柄连杆布置可以让动力输出轴的扭矩输出更平稳，避免单缸结构往复运动带来的死点问题，不需要额外配置大质量飞轮就能维持稳定的运转转速。动力输出端采用辐条式带轮结构，轮缘预留平带安装槽，可以通过平带直接驱动外接的发电机、小型水泵或是实验台传动机构，输出轴的支撑位置采用双滑动轴承座结构，能承受往复运动带来的径向冲击载荷，长时间运转也不会出现轴系偏移的问题。

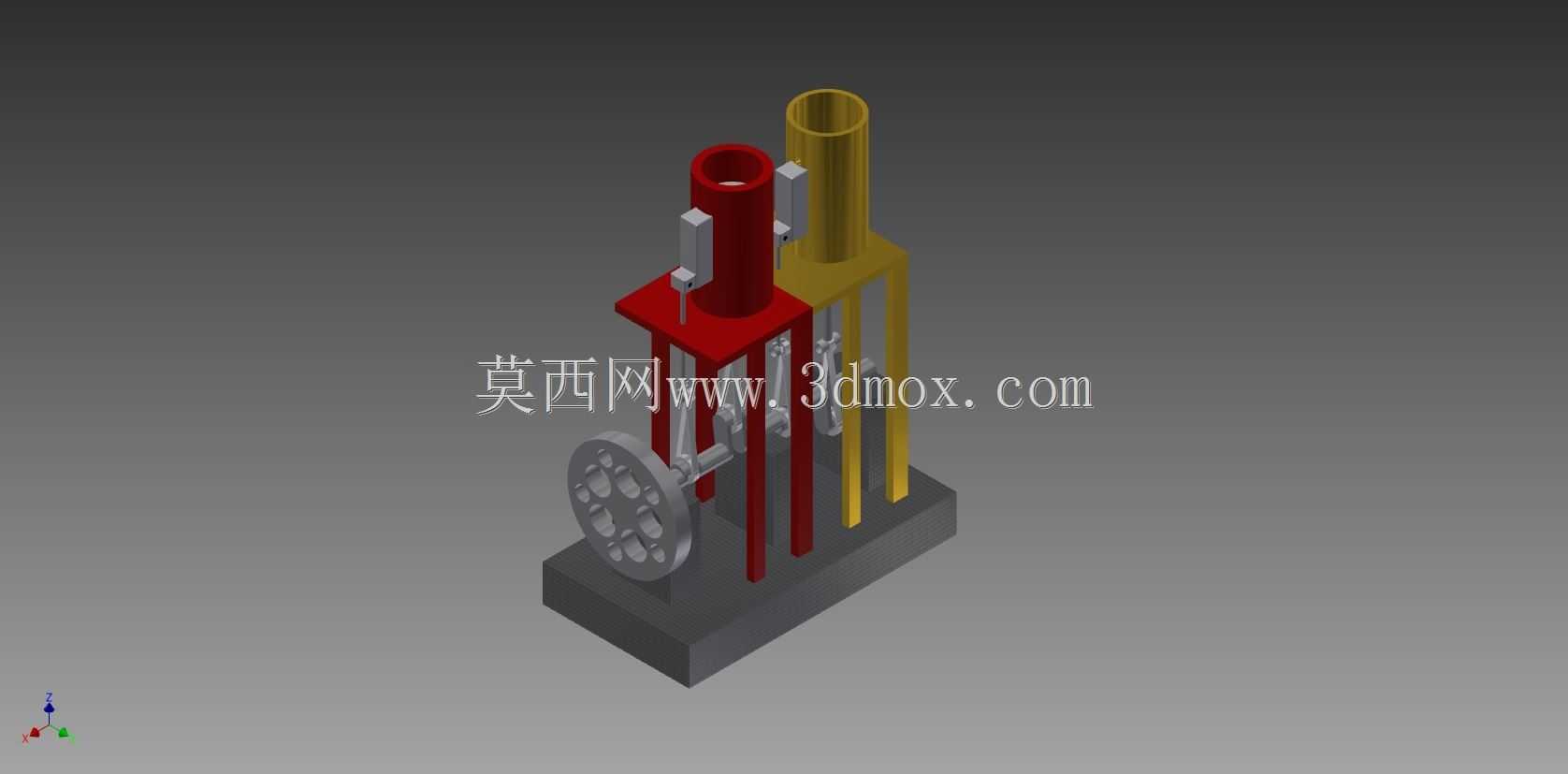

　　设计过程中优先考虑了结构的易装配性，所有立柱支撑件都采用等长圆钢型材，上下端分别与缸体安装板、底座通过止口定位加螺栓紧固的方式连接，不需要复杂的工装就能完成整机组装；配气机构集成在高压缸的侧部位置，采用滑阀式配气结构，随输出轴的转动同步完成进排气口的开闭切换，不需要额外的外置控制气路。两个气缸的活塞连杆都采用分体式连接结构，连杆下端与曲柄销的配合位置预留润滑注油孔，日常维护时不需要拆解缸体就能完成摩擦副的润滑保养。缸体与安装板的连接面都预留密封槽，可适配耐高温石棉密封垫，避免高压蒸汽出现泄漏问题。

　　从安装边界来看，整机的重心完全落在底座的几何中心范围内，即使是高速运转时的往复惯性力也能通过厚重的底座完全抵消，不需要额外加装地脚螺栓也能维持稳定放置；顶部的缸体连通管路采用直角弯管布局，管路走向完全避开了两侧的手动操作空间，不会对日常的检修调试造成干涉。输出带轮的位置突出于底座侧方，安装外接传动带时不需要挪动整机位置，直接在侧方就能完成带轮的张紧调整。整体结构没有采用复杂的异形曲面零件，所有结构件都可以通过常规的车、铣、钻工艺完成加工，加工门槛低，适合作为机械原理教学的实物演示模型，也可以作为小型蒸汽动力爱好者的改装参考结构，通过调整缸径、冲程参数就能适配不同压力等级的蒸汽输入需求，匹配不同功率的输出场景。
