QFP封装集成电路芯片三维结构模型

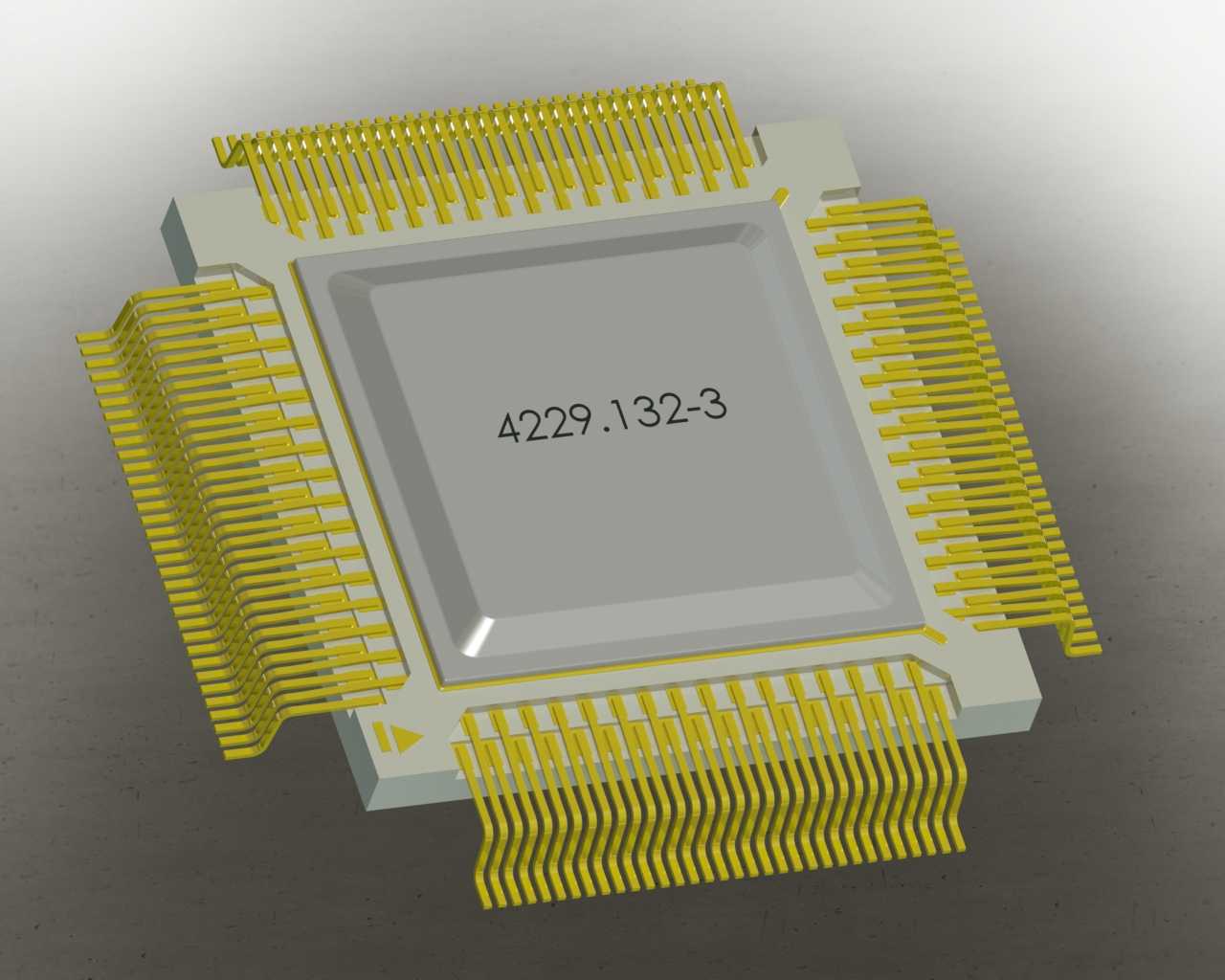

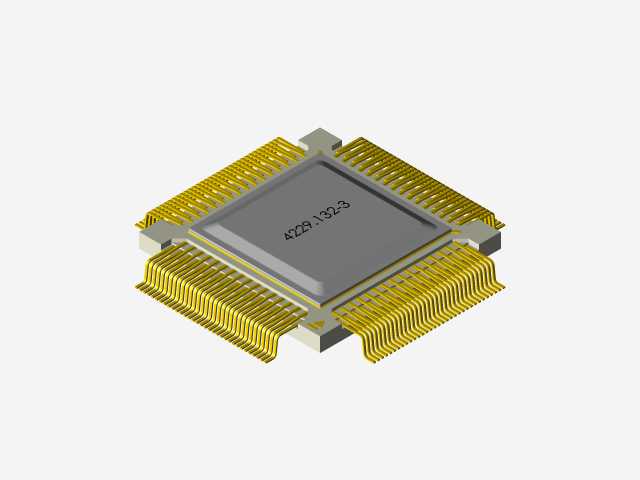

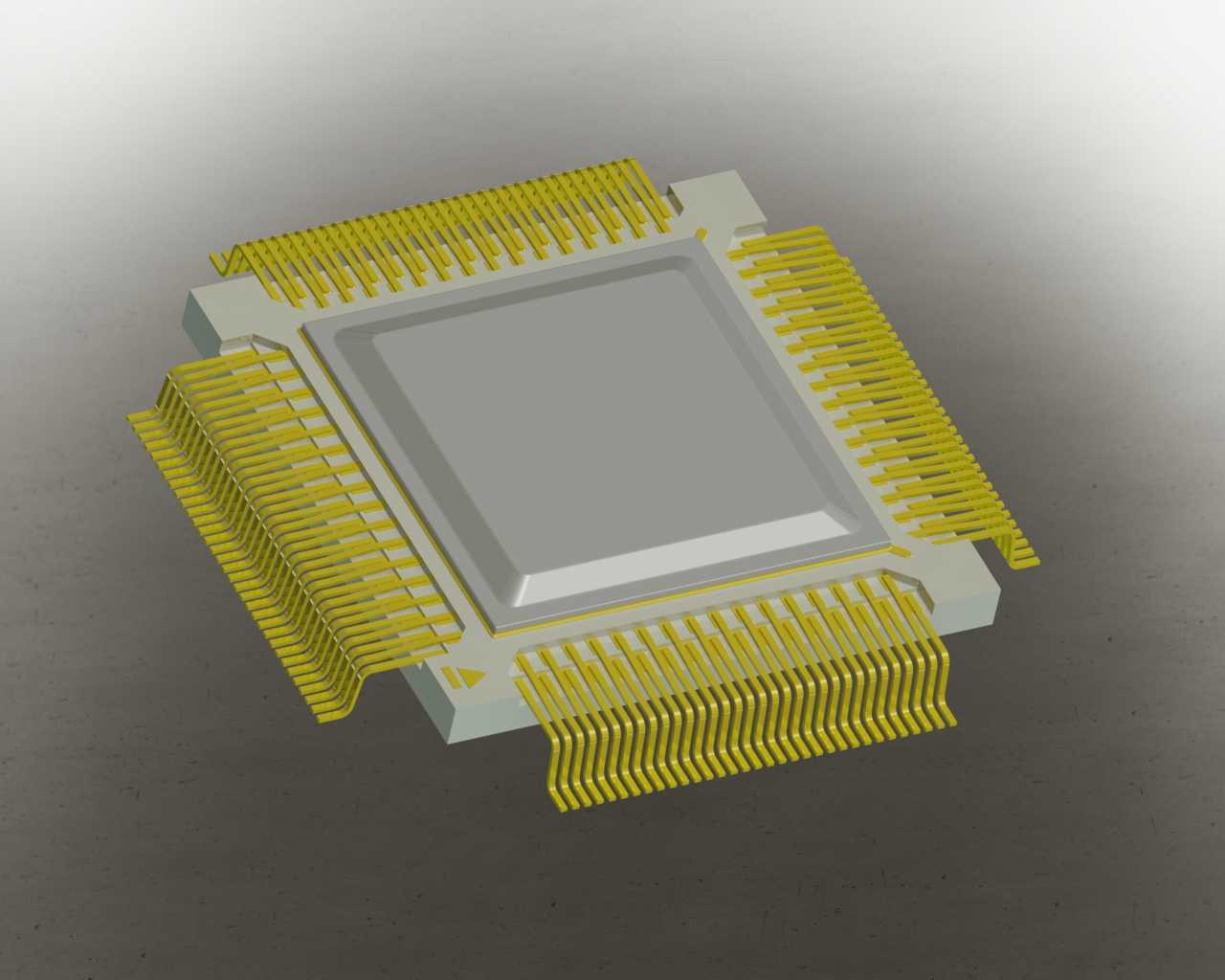

本次呈现的是四方扁平式封装集成电路的实体结构模型，这类封装形式是当前消费电子、工业控制、通讯设备领域应用极为广泛的芯片承载方案，能够在有限的板卡空间内实现高密度引脚排布，适配中小规模数字逻辑芯片、微控制器、接口转换芯片的安装需求，常见于工控主板、智能家电控制板、车载电子模块的电路设计场景中。该模型完整还原了QFP封装的核心结构特征，主体为方形环氧塑封基体，表面平整用于印刷芯片型号标识，基体四周向外延伸出鸥翼形金属引脚，引脚采用等间距排布设计，弯折弧度经过精准还原，能够直观体现实际生产中引脚共面度的设计要求，这一参数直接决定了芯片在SMT回流焊过程中的焊接良率，是封装设计中需要重点管控的尺寸指标。从设计思路来看，该模型严格遵循工业级QFP封装的尺寸规范，引脚伸出长度、弯折高度、基体厚度均参考行业通用标准设定，能够清晰展示封装内部芯片承载区与外部引脚的连接逻辑，鸥翼形引脚的设计既可以在焊接时释放热应力，避免温度循环过程中引脚与PCB焊盘之间出现开裂，也能够在返修时便于拆焊操作，降低维修过程中对板卡的损伤。在安装边界层面，模型还原的封装结构对应PCB设计时的焊盘排布要求，引脚间距、引脚宽度的尺寸表现能够为硬件设计人员提供直观的布局参考，帮助设计人员在PCB布局阶段预留足够的芯片安装空间，规避丝印、过孔与芯片本体干涉的问题，同时也能够让电子工程相关从业者直观理解这类表贴封装的结构特点，掌握SMT贴装过程中引脚对位的核心要点。这类封装结构相比直插式封装能够大幅缩减占用的板卡面积，适配电子产品轻薄化的发展趋势，同时四周引出的引脚设计能够缩短内部芯片到外部引脚的信号路径，降低高频信号传输过程中的寄生参数影响，提升电路工作的稳定性，在中低速信号处理类芯片的封装选型中始终占据较高的应用比例。
