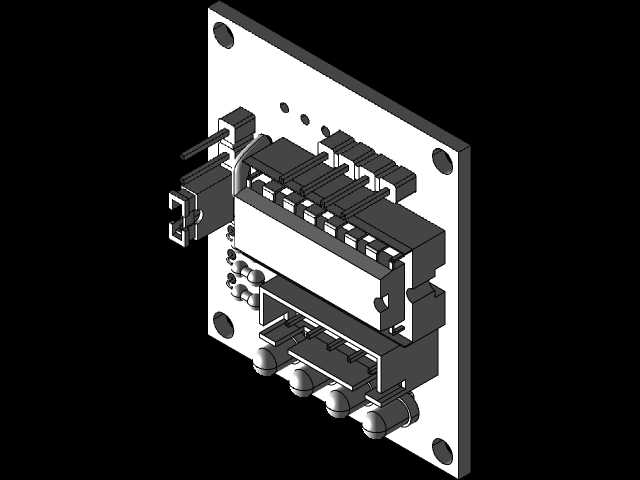

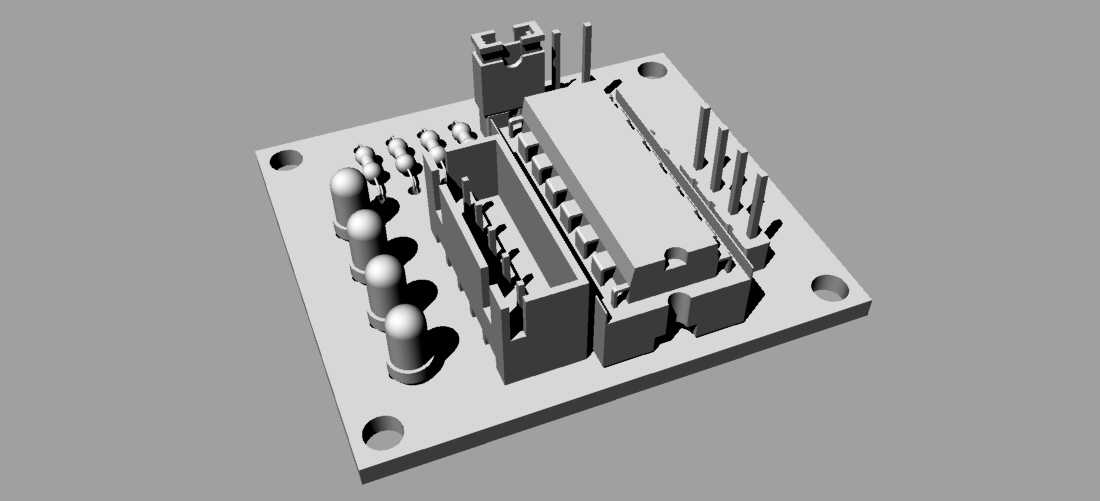

ULN2003步进电机驱动板结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:190722
  • ULN2003步进电机驱动板结构设计
  • ULN2003步进电机驱动板结构设计

这款ULN2003步进驱动板是小型自动化控制场景中常用的驱动执行部件,主要应用在小型3D打印机进给机构、桌面级机械臂关节驱动、智能小车行进控制、小型自动化分拣工位的点位驱动、教学实验平台的步进控制单元等场景中,承担着将主控芯片输出的弱逻辑信号放大为足以驱动步进电机绕组的功率信号的核心作用,解决了普通单片机IO口输出电流不足无法直接驱动步进电机的问题,能够稳定驱动28BYJ-48等常见的五线四相步进电机,实现精准的角度控制、转速调节与正反转切换。

从功能特性来看,该驱动板集成了ULN2003达林顿管阵列芯片,每路输出最高可承受500mA的灌电流,能够匹配小功率步进电机的绕组驱动需求,板载的接线端子分别对应电机绕组接线端与主控信号输入端,同时预留了电源输入接口,可直接接入5V直流供电,无需额外搭建电平转换电路,板上设置的指示灯可直观显示每路绕组的通电状态,方便调试阶段快速排查接线与信号问题。

设计过程中优先考虑了安装适配性与使用便利性,整体采用方形PCB基板布局,四个角预留了标准直径的安装孔,可直接通过铜柱固定在各类设备的安装平面上,安装孔位间距适配通用的小型设备安装位标准,无需额外打孔改造。板上元件布局遵循信号流向规律,信号输入端子与功率输出端子分置板体两侧,避免强弱信号走线交叉产生干扰,功率元件与接线端子预留了足够的插拔操作空间,电容等滤波元件贴近芯片电源引脚布置,最大化降低电源纹波对驱动信号的影响。板上的排针与插座采用标准间距设计,可直接与常规杜邦线匹配,无需定制接线,降低了实际使用中的接线难度。驱动板的整体厚度控制在常规PCB板厚加元件最高高度的合理范围内,不会占用过多的设备内部安装空间,能够适配各类紧凑结构的小型自动化设备内部安装需求,在保证驱动性能稳定的前提下,尽可能压缩了整体外形尺寸,兼顾了实用性与空间适配性。
