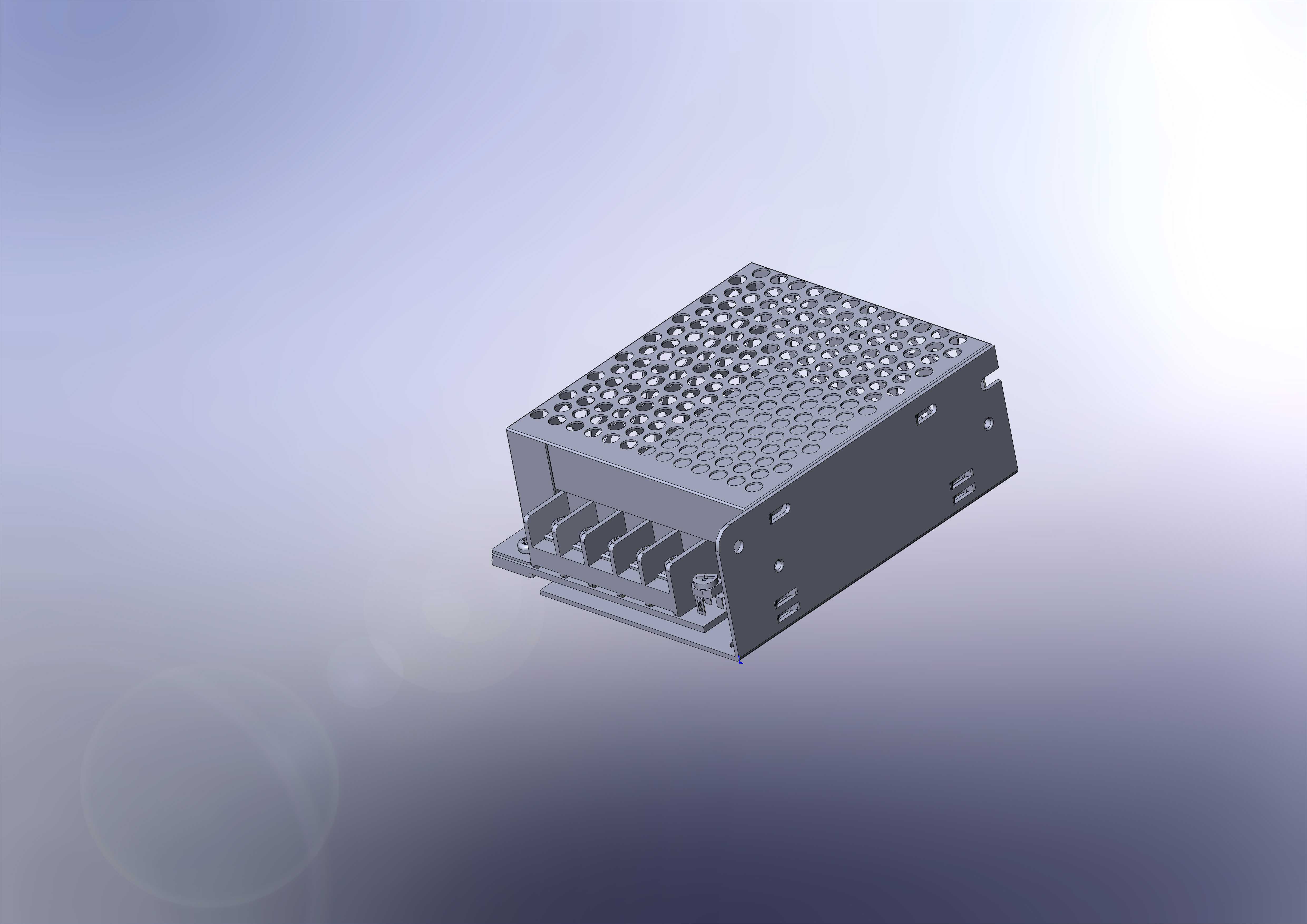

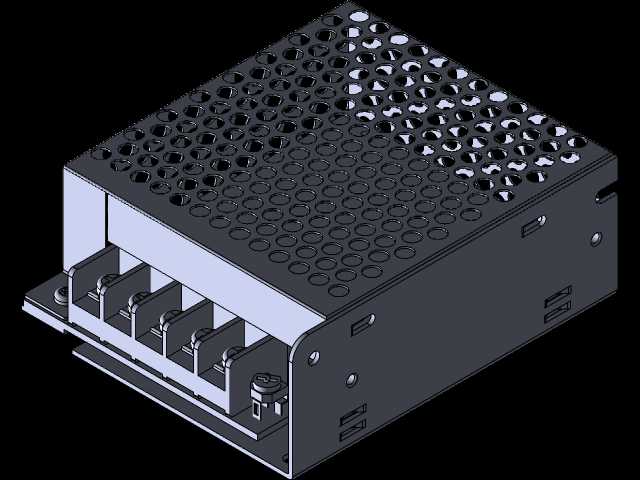

明纬RS-35-24开关电源结构设计

这款开关电源是工业控制领域应用极为广泛的小功率直流供电部件，主要面向各类低压工控设备、小型传感模组、嵌入式控制板卡、低压照明模组等场景提供稳定的24V直流电能输出，在自动化生产线的分布式供电节点、小型设备内置供电单元、实验室测试台架供电模块、户外小型工控装置供电端等场景中都有大量应用，能够在常规工业环境下持续稳定输出电能，为后端用电设备提供可靠的电力支撑。产品整体采用封闭式金属外壳设计，外壳表面排布密集的圆形通风冲孔，既可以形成有效的电磁屏蔽结构，减少外界电磁干扰对内部电源电路的影响，同时也能通过冲孔形成自然对流散热通道，将内部功率器件工作产生的热量及时导出到外部环境，避免热量在壳体内部堆积造成功耗器件过热降额，提升长时间连续工作的稳定性。外壳采用弯折一体的钣金结构设计，侧边预留的固定安装孔位可以适配多种安装场景，既可以通过螺丝直接固定在设备内部的安装板上，也可以搭配标准安装卡扣实现导轨式快速装配，适配不同设备的内部安装布局需求。接线端采用外露式端子排设计，输入端与输出端分区排布，端子间距符合电气安全间距要求，能够避免接线过程中出现误碰短路的风险，端子的固定结构可以保证多股导线接入后连接牢固，在设备存在小幅振动的工况下也不会出现接线松脱的问题，保障供电回路的连接可靠性。产品的外形尺寸严格控制在99x82x36mm的边界范围内，长宽高的尺寸规划充分考虑了小型设备内部的紧凑安装空间需求，在保证内部电路排布、散热空间、电气安全距离的前提下尽可能压缩整体体积，不会占用过多的设备内部安装空间，能够适配各类紧凑型工控设备的内置安装要求。外壳的边角处做了小圆弧过渡处理，既可以避免钣金锐边在装配过程中划伤操作人员，也能减少外壳应力集中的问题，提升壳体的结构强度，在受到轻微外力碰撞时不容易出现变形凹陷。壳体的装配缝隙控制均匀，既能够满足防护等级要求，阻挡日常环境中的灰尘、杂物进入壳体内部影响电路工作，也不会因为缝隙过小提升钣金加工与装配的难度，兼顾了生产工艺性与实际使用的防护需求。
