安费诺C16-3圆形电连接器结构设计

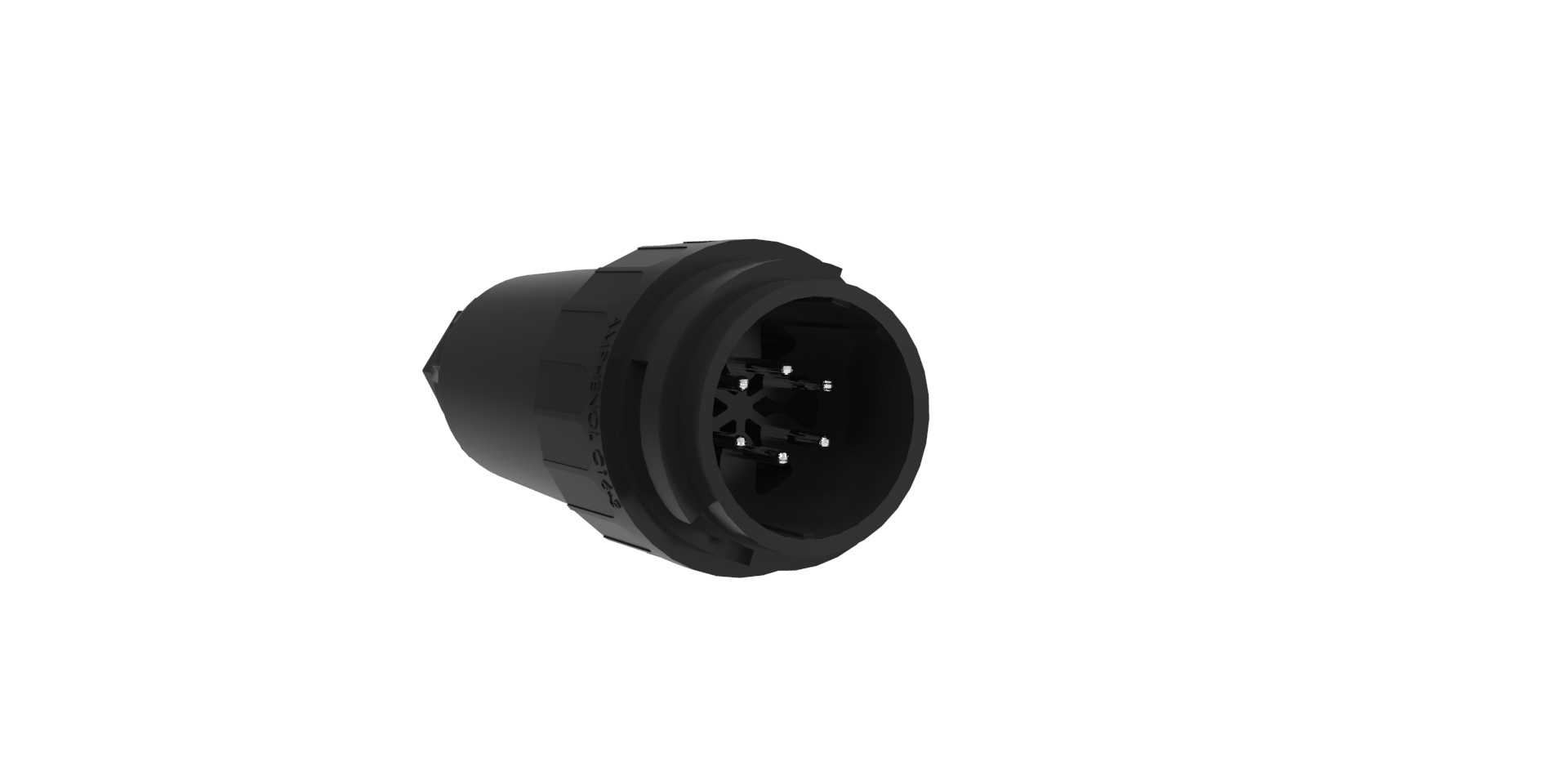

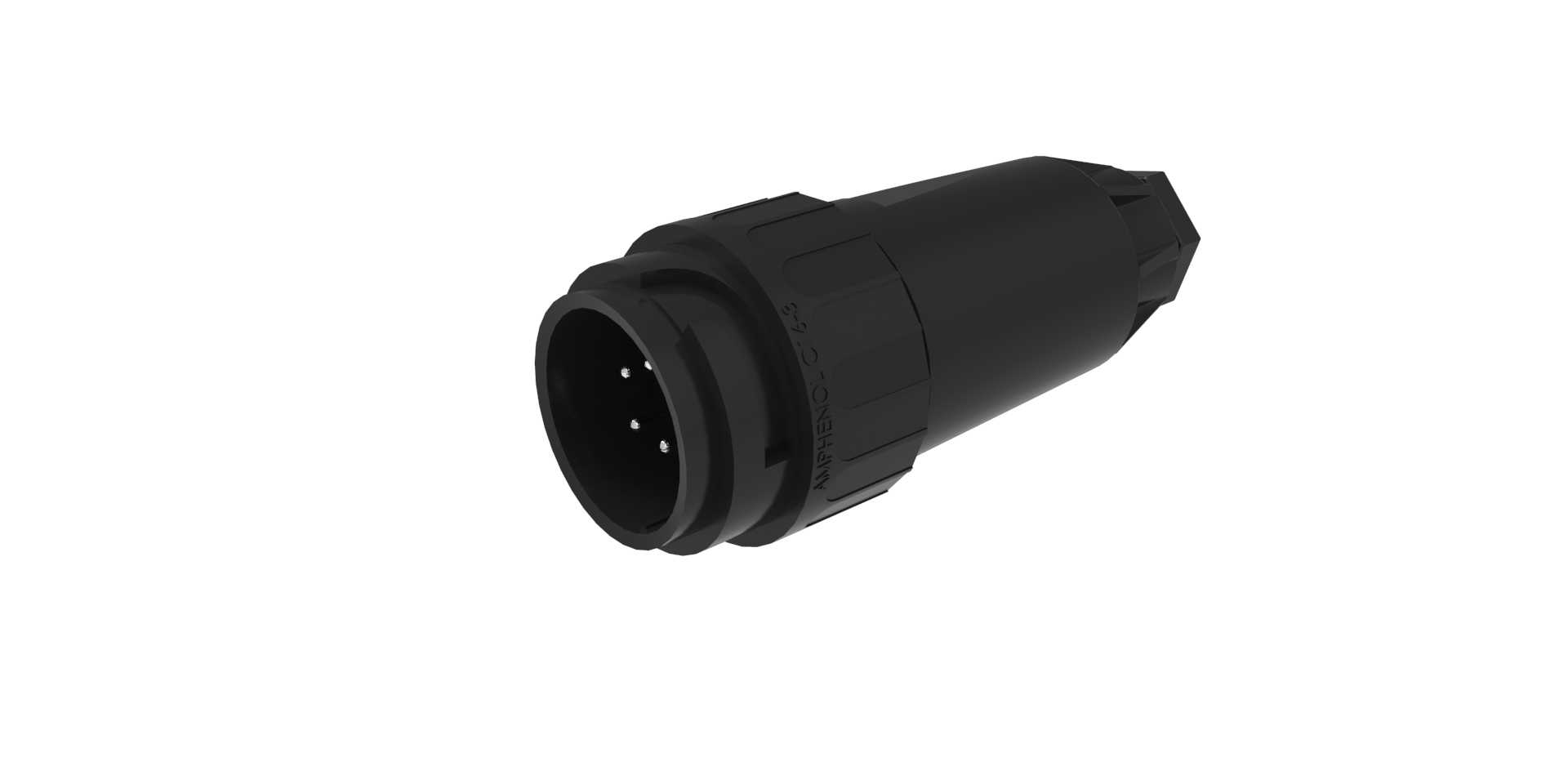

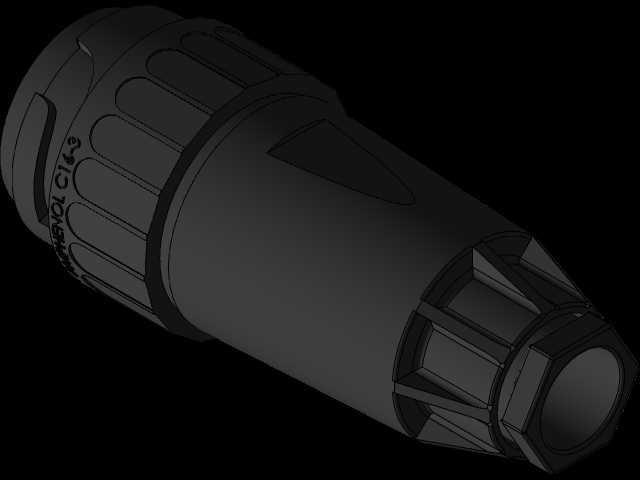

这款安费诺C16-3圆形电连接器，是工业电气连接场景中应用十分广泛的基础连接件，主要承担工业设备、机电系统、户外电气装置中线缆与设备端的电路连通、信号传输功能，在工业自动化生产线、户外工程机械、轨道交通车载电气、新能源配电单元等场景中，能够为3芯强电回路提供稳定可靠的连接支撑，避免线缆直接接驳带来的松动、脱落、接触不良等问题，同时可以在常规工业环境下为连接点位提供基础的防护能力，阻挡粉尘、溅水对内部导电触点的侵蚀。从产品功能特性来看，这款3芯接头采用公端插针式结构设计，内部三根导电插针呈对称分布，能够匹配对应规格的母端插座实现快速插拔，插针周边设计有绝缘隔离结构，避免相邻插针之间出现爬电、短路风险，接头外侧的壳体采用高强度绝缘工程塑料材质，既具备足够的结构强度抵御日常插拔的外力冲击，也能实现带电部件与外部安装结构的绝缘隔离，保障使用过程中的电气安全。在设计思路上，这款接头充分考虑了工业场景的安装与使用需求，尾部采用螺纹旋紧的线缆锁紧结构，能够适配一定线径范围的多芯护套线缆，安装时将线缆剥线后接入内部接线端子，旋紧尾部锁紧帽即可实现线缆与接头的牢固固定，避免线缆受外力拉扯时接线点位松脱；接头前端的法兰式安装结构带有防滑棱边，既可以实现面板嵌入式的固定安装，也可以直接对接对应规格的对线端接头，插拔过程中棱边结构能够增加手部摩擦力，方便操作人员在无辅助工具的情况下完成插拔操作。从外形尺寸与安装边界来看，这款接头整体呈短圆柱锥台造型，最大外径适配常规C16系列连接器的安装开孔尺寸，安装时仅需在设备面板预留对应直径的圆形安装孔，即可将接头嵌入固定，接头轴向长度较短，不会在设备内部或线缆接驳端占用过多的安装空间，能够适配空间紧凑的电气安装场景；接头的插拔对位采用壳体内部的定位槽设计，插拔时无需反复调整角度，对准定位槽即可顺利插合，避免插针错位导致的部件损坏，同时插合后外侧的锁紧结构能够提供足够的保持力，在设备运行产生振动的工况下也不会出现意外松脱的情况，保障电路连接的长期稳定性。
