旋转式便携金属U盘结构设计方案

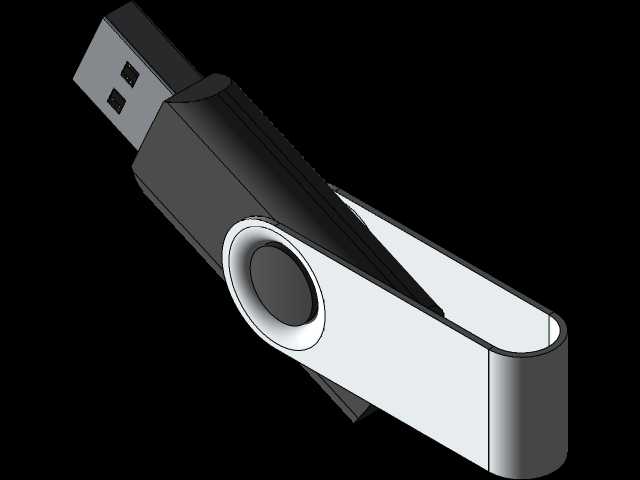

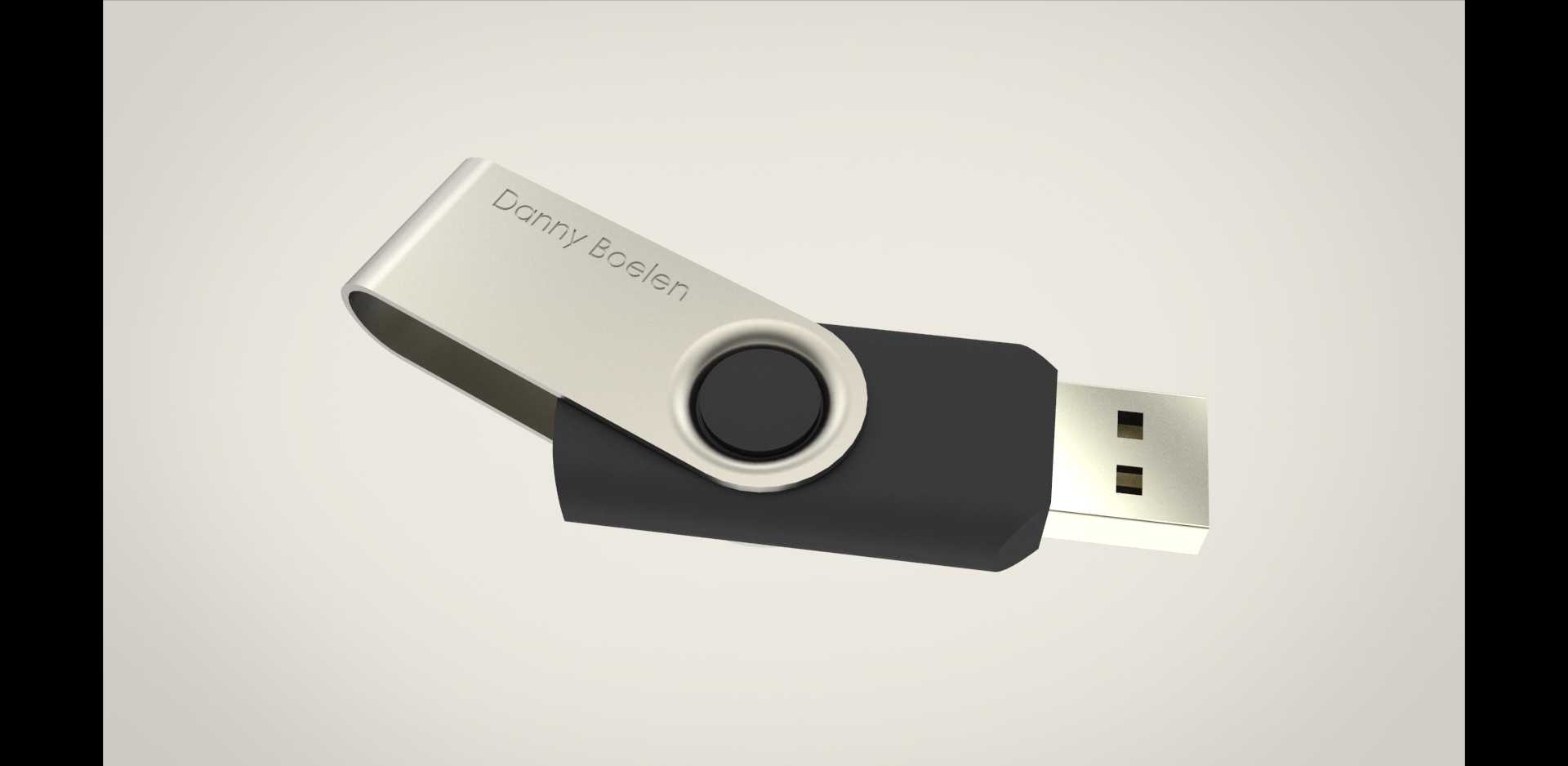

　　日常办公场景里，这类旋转结构U盘是工程人员随身携带的高频数据载体，跑现场拷取设备调试参数、跨部门传递三维图纸、外出对接项目交付资料时，都需要这类无需额外保护帽的存储介质，避免丢帽后USB接口进灰、磕碰损坏的常见问题。从结构设计逻辑来看，这款U盘采用分体式旋转卡扣结构，上半部分为金属拉丝质感的旋转臂，下半部分为黑色塑胶主体包裹存储芯片与USB公头，旋转中心采用内嵌式圆形转轴结构，转轴处做了限位卡点设计，旋转到0度时USB接口完全收纳在塑胶主体的防护槽内，旋转到180度时USB接口完全伸出到位，卡点提供清晰的到位反馈，避免使用过程中旋转臂随意晃动导致接口接触不良。金属旋转臂表面做了激光蚀刻的防滑纹理区域，既可以做个性化标识区域，

　　也能增加手指拨动旋转时的摩擦力，即便手上沾有少量车间油污也能轻松拨动旋转，不会出现打滑情况。塑胶主体部分采用圆弧收边设计，整体握持边缘没有尖锐棱角，放在工装裤口袋、工作服胸卡袋里时不会勾刮布料，也不会因为挤压硌坏口袋内衬。从安装边界来看，这款U盘的整体长度控制在60mm以内，宽度20mm，厚度9mm，属于常规便携U盘的尺寸范畴，USB接口伸出后，接口根部到旋转臂的预留间隙为3mm，能够适配台式机前置面板、笔记本侧边接口、工业设备调试USB口等多数常规接口场景，不会因为周边接口间距过小出现插不进去的情况，比如部分老旧工控机的USB接口间距只有5mm，这款U盘的主体宽度控制得当，相邻接口插入其他设备时不会出现干涉。结构设计上，

　　金属旋转臂采用0.8mm厚的不锈钢冲压成型，表面做镀镍拉丝处理，兼顾结构强度与外观质感，日常跌落时金属臂能够承受1.2米高度的水泥地面冲击，不会出现变形弯折导致无法旋转的问题；塑胶主体采用ABS+PC混合材质，邵氏硬度控制在85D左右，既具备足够的刚性保护内部存储芯片，也有一定的韧性，跌落时能够缓冲冲击力，避免壳体开裂。内部存储芯片的固定采用卡槽加超声焊接的方式，芯片与USB接口的引脚处做了点胶加固，应对车间现场的轻微振动场景时，不会出现引脚脱焊导致的数据读取失败问题。旋转转轴的阻尼设计经过调校，日常携带晃动时不会自行旋转伸出接口，拨动旋转时的力度控制在1.5N左右，单根手指就能轻松操作，不需要双手配合掰开保护帽，

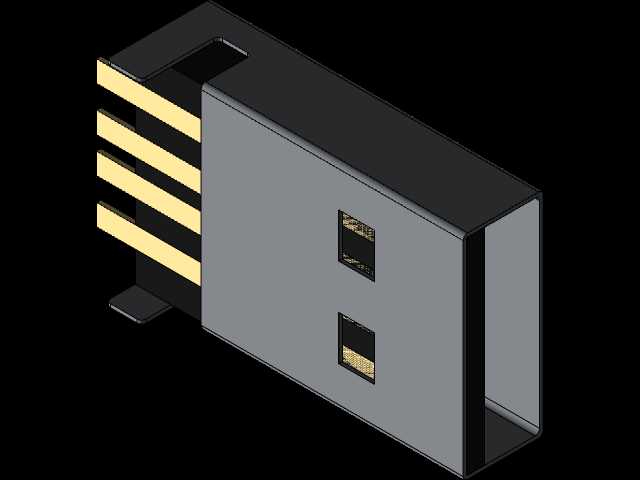

　　适合现场调试设备时单手操作的场景——比如一只手扶住工控机柜门，另一只手就能完成U盘的伸出、插入、拔出、收纳的全流程操作，提升现场作业的效率。接口部分的金属屏蔽壳采用0.3mm厚的铜壳镀镍，插拔寿命能够满足万次以上的使用需求，符合日常办公加现场调试的高频插拔使用强度，屏蔽壳与塑胶主体之间做了倒扣结构，多次插拔后不会出现屏蔽壳松动脱出的问题。另外，旋转臂与塑胶主体的配合间隙控制在0.1mm以内，日常使用时不会出现明显的晃动感，缝隙处也不容易进入灰尘、铁屑等车间常见杂物，避免杂物卡入转轴导致旋转卡滞的问题，整体结构没有多余的可拆卸小零件，不会出现零件脱落丢失的情况，适合复杂的工业现场使用场景。
