金属滚花调节旋钮精密结构设计

　　这类滚花金属旋钮在工业控制、消费电子、通讯设备、仪器仪表领域的应用覆盖度极高，小到手持通讯终端的参数调节、音频设备的音量控制，大到工业控制柜的档位切换、测试仪器的阈值微调，都能见到同结构部件的身影。不同于塑料旋钮的低成本定位，金属材质的旋钮在高频操作场景下的抗磨损表现更稳定，表面镀铬处理的方案既可以提升抗腐蚀能力，也能在长期手指接触摩擦后保持外观一致性，不会出现塑料件常见的老化发粘、镀层脱落问题。

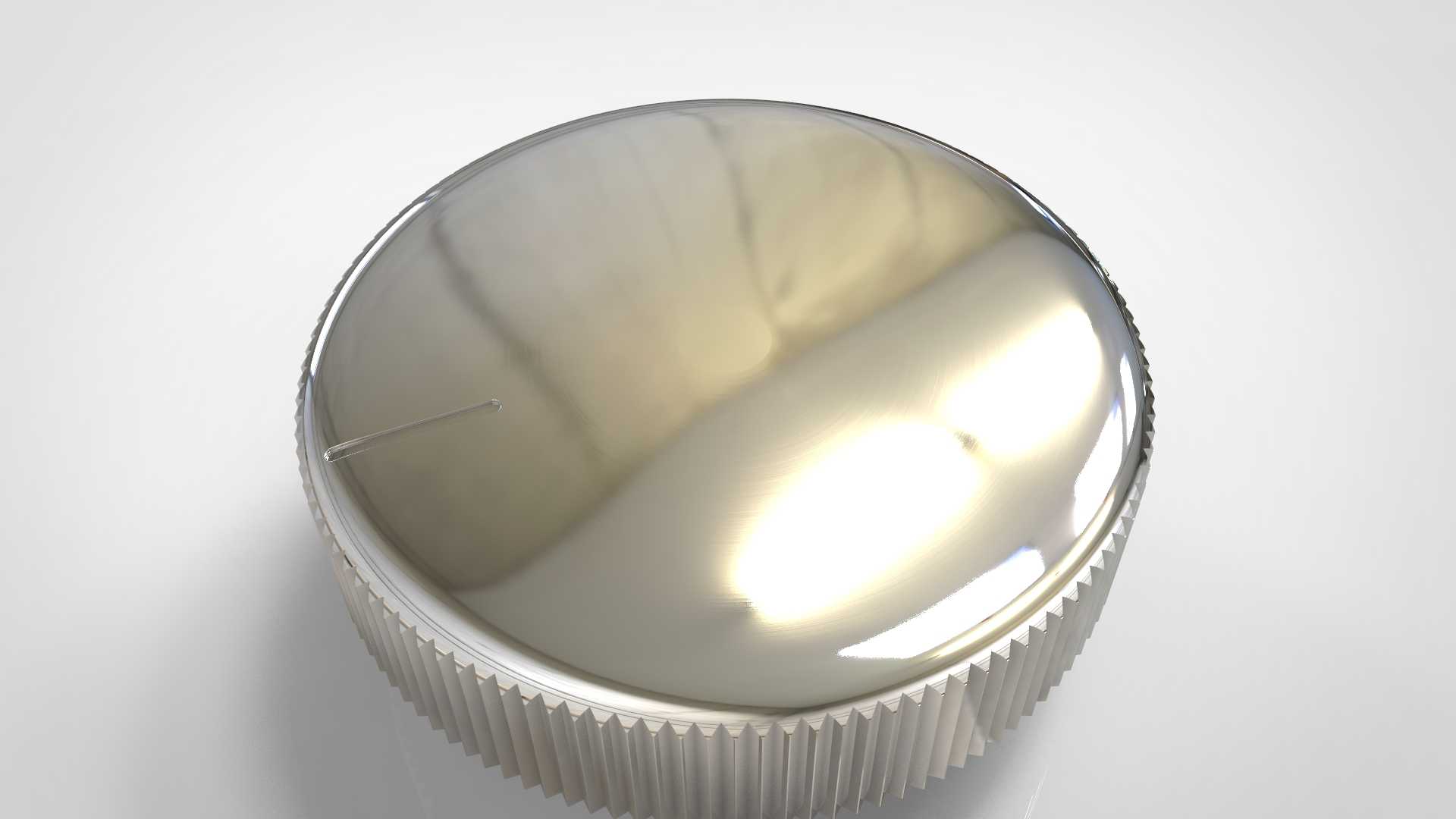

　　从结构设计逻辑来看，这款旋钮的顶面采用弧面抛光处理，边缘做了极小的R角过渡，既避免了锐边割手的问题，也能在装配后和设备面板形成更协调的视觉衔接。侧面的直纹滚花是整个结构的功能核心，滚花的齿距、齿深参数需要匹配常规操作的手指摩擦力需求，齿距过密容易积灰且触感打滑，齿距过大会硌手且旋转时的阻尼反馈不均匀，这款模型的滚花参数取了常规手动操作件的中间值，齿顶做了微小的圆角处理，即使长时间旋转调节也不会在指腹留下压痕。顶面的一字标识槽是档位对位的关键结构，槽深控制在0.3mm左右，既可以通过视觉快速识别当前旋钮的旋转角度，也不会因为槽过深积攒污渍，日常清洁时用软布即可擦拭干净。

　　安装边界的设计上，这类旋钮通常采用过盈配合或者D型孔套接的方式和下方的电位器、编码器轴连接，模型的内腔尺寸需要匹配常用的6mm直径标准调节轴，内腔的深度要保证轴插入后不会顶到旋钮顶面，同时侧壁的厚度要兼顾结构强度和材料成本，金属件的侧壁厚度取1.2mm即可满足日常拧动的强度需求，不会出现侧壁开裂的问题。旋钮的整体外径参考常规手指捏合的尺寸设计在22mm左右，高度控制在12mm，这个尺寸区间的旋钮在操作时不需要大幅度挪动手指位置，单指即可完成旋转调节，适配大多数桌面设备、手持设备的面板安装空间，不会因为尺寸过大挤占面板上其他按键、接口的布局位置。

　　实际选型应用时，这类旋钮需要和下方的调节元件做扭矩匹配，金属旋钮自身的重量比塑料件高，因此和轴的连接结构不能仅靠胶水粘接，必须在侧壁预留顶丝孔或者采用D型轴的防呆结构，避免长期旋转后出现旋钮和轴打滑空转的问题。表面处理的选择上，亮面镀铬的方案适合消费类电子、民用通讯设备的外观需求，如果是工业场景使用，也可以调整为哑光喷砂的表面处理，减少强光下的反光干扰，同时提升油污环境下的抗指纹表现。滚花结构的建模过程中，需要注意齿形的阵列均匀度，避免出现齿距偏差导致的旋转时触感顿挫，同时要处理好滚花和顶面弧面的过渡衔接，不能出现尖角、破面等加工缺陷，否则后续电镀处理时会出现应力集中导致的镀层鼓包问题。

　　从装配流程来看，这类旋钮的安装不需要额外的专用工具，对准轴位按压到位即可完成固定，拆卸时用平口工具从旋钮底部和面板的缝隙处轻轻撬动即可取下，维护更换的效率很高，适合批量设备的装配线作业。在设备的人机交互逻辑里，旋钮的阻尼反馈是影响操作体验的核心，这款结构的旋钮因为是金属一体加工成型，自身的形位公差可以控制在很小的范围内，和轴配合后的旋转阻尼一致性更好，不会出现同批次产品有的过松、有的过紧的问题，对于需要精准调节参数的通讯设备、测试仪器来说，稳定的阻尼反馈可以帮助操作人员更精准地控制调节幅度，减少反复调整的操作次数。
