Digilent芯片套件Max32结构尺寸模型

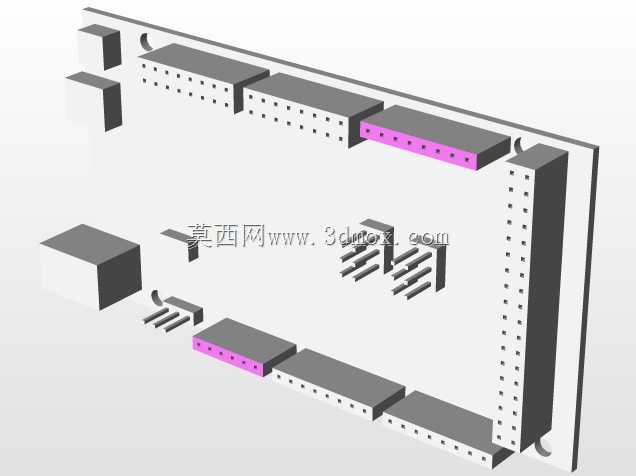

　　在嵌入式开发、教学实验平台搭建以及工业控制板卡集成的场景中，这类芯片配套结构件的尺寸精度直接决定了整板装配的适配性，很多工程师在做开发板外围结构设计、实训台架布局时，往往因为缺少精准的接插件、模块固定座尺寸参考，反复调整安装孔位、避让空间，拖慢整体项目进度。这套模型还原了Max32芯片套件对应的全套结构组件，包含不同规格的排针座、模块固定块、侧边定位挡边以及板载接插模块的外形轮廓，所有结构的安装边界都按照实物1:1比例还原，能直接导入装配环境做干涉检查，不用再反复核对实物测量的零散数据。

　　从实际使用场景来看，这类结构件主要服务于Digilent系列开发板的功能扩展，不管是做学生实训用的模块化电路实验台，还是工业现场做小型控制单元的集成安装，都需要提前确认各个扩展模块的排布空间：比如侧边的长条形排母座，模型里还原了每一个针脚对应的定位凸点位置，还有模块插接后的突出高度，在做外壳设计或者层叠板安装时，能直接提取高度数据预留间隙，避免出现模块插装后顶到上盖板、或者相邻模块间距不够无法插拔的问题。设计这套结构的时候，优先考虑的是装配兼容性，所有固定块的安装孔位都对应开发板上的标准孔距，侧边的定位挡边做了微小的导向倒角，实际装配时能快速对准板卡边缘，不用反复调整位置；不同长度的接插模块，模型里区分了带紫色标识的电源类接插件和普通信号接插件的外形差异，在做布线规划时能快速识别模块类型，提前规划走线空间，减少后期布线的返工量。

　　从外形尺寸与安装边界来看，整套组件的排布完全匹配标准Max32开发板的板面尺寸，最长的侧边接插件长度与板边长度一致，安装后突出板面的高度统一控制在常规接插件的标准高度范围内，各个独立模块的固定座都做了防呆设计，对应的安装位置有唯一的外形匹配特征，不会出现装反、装错位置的情况；零散的小型接插模块，模型里还原了其插脚的排布间距，在做配套插座选型时，可以直接提取针脚间距参数匹配对应规格的连接器，不用再反复查阅器件手册核对尺寸。很多工程师在做定制化开发板外壳、实验台固定夹具的时候，往往会忽略接插件插装后的操作空间，比如排针旁边需要预留手指插拔的空间，模型里把各个模块的安装位置都按照实际使用的排布还原，能直接在装配环境里测量相邻模块之间的间隙，确认是否满足插拔操作的空间要求，避免做出的结构件装配后无法正常接插扩展模块。另外，这套结构模型也能用于教学演示场景，在讲解嵌入式硬件结构、板卡装配流程的时候，可以直接用模型做爆炸视图演示，清晰展示各个组件的装配顺序和安装位置，比单纯看二维图纸更直观，能帮助初学者快速理解板卡结构的组成逻辑。在做设备内部的控制单元集成时，也可以用这套模型做布局参考，确认开发板整体安装后，各个外接接口的位置是否与设备外壳的开孔位置对齐，提前调整板卡的安装角度和固定位置，减少后期设备组装时的适配问题。
