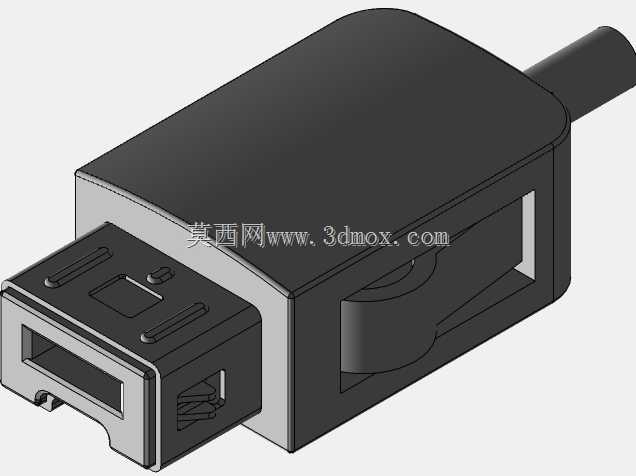

Wii体感手柄Nunchuk连接插头结构

这款Wii Nunchuk配套连接插头，是体感游戏手柄与主机端信号传输链路里的核心接插部件，日常应用场景覆盖家用体感娱乐设备的信号交互、外设扩展连接环节，承担着体感操作信号、供电通路的稳定传输作用，是Nunchuk体感扩展手柄实现动作姿态数据回传、功能按键信号传输的必备硬件载体。从实际使用需求出发，该插头的设计首先要兼顾接插时的定位精度与插拔手感，插头金属接触端采用对称式卡扣凸点结构，插入主机对应接口时可实现自动卡合定位，避免日常使用过程中因肢体动作拉扯导致的接触不良、信号中断问题，金属接触片的排布严格匹配主机接口的针脚定义，确保供电、信号传输的针脚一一对应，不会出现错位短路的风险。插头的外壳部分采用分体式卡扣装配结构，前端金属屏蔽罩包裹接触端，既可以屏蔽外界电磁信号对传输数据的干扰，也能在频繁插拔过程中保护内部塑胶基座与接触针脚不受外力损坏，后端出线位置做了圆弧过渡的应力释放结构，可承受日常使用中反复弯折、拉扯线缆的作用力，避免线缆根部线芯断裂的常见故障。从安装边界与尺寸适配来看，插头整体外形做了圆角处理，插入主机接口后外露部分的轮廓不会干涉周边其他接口的接插使用，金属端的插入深度严格匹配接口的咬合深度，既保证插合后接触电阻稳定在合理区间，也不会因为插入过深顶坏接口内部的塑胶基座。设计过程中优先考虑了接插件的耐用性，金属接触片采用弹性铜材基底做表面镀层处理，可承受上千次插拔仍保持稳定的接触压力，外壳塑胶件选用具备一定韧性的工程塑料，跌落时不易出现开裂碎裂的情况。插头内部的针脚焊接位置预留了足够的走线空间，线缆穿入后可通过内部的卡扣结构做二次固定，分散焊接点的受力，避免拉扯线缆时直接将针脚从焊盘上扯脱。在实际装配场景中，该插头可直接与Nunchuk手柄的连接线缆做压接、焊接装配，不需要额外的转接结构，装配工序简单，适配量产组装的工艺要求，接插后的保持力经过调校，既不会因为插拔力过大导致用户插拔困难，也不会因为保持力不足出现使用中松脱的问题，完全匹配家用游戏外设的使用强度与操作习惯。
