80mm规格M.2固态硬盘结构设计

这款M.2固态硬盘结构设计，面向消费级台式机、笔记本电脑的内置存储扩容场景，同时可覆盖工业控制嵌入式设备、迷你主机、NUC平台的存储扩展需求，是当前紧凑型电子设备中替代传统2.5英寸SATA固态硬盘的主流存储载体，能够在极小的安装空间内提供更高的存储带宽与更大的容量支持，适配设备内部有限的布线与装配空间，减少整机内部的走线冗余，提升设备内部空间利用率。

从实际用途来看，该结构对应的硬件承担设备系统盘、数据存储盘的核心功能，相比传统SATA接口固态，能够通过PCIe通道实现数倍的连续读写性能，满足系统快速启动、大型软件加载、高清素材读写、游戏资源快速调取的使用需求，同时支持NVMe协议的低延迟特性，适配高性能计算、内容创作等对存储响应速度有较高要求的使用场景。

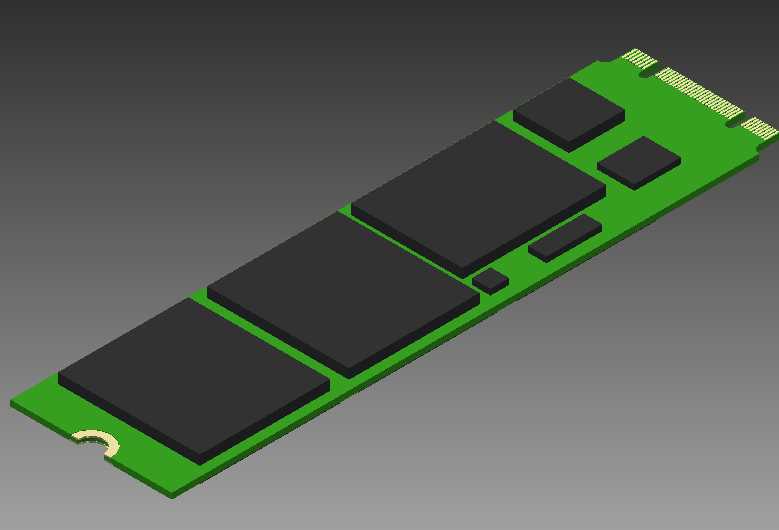

在功能特性的设计还原上，模型完整复现了80mm长度规格M.2固态的全部结构细节：绿色PCB基板作为核心载体，表面按照实际元件布局排布了多颗闪存颗粒、主控芯片、缓存颗粒以及配套的小型阻容元件，金手指接口部分严格按照M.2接口的针脚定义做了结构还原，板端的螺丝固定半圆缺口完全匹配标准M.2安装位的固定柱位置，同时还原了接地板的触点结构，也就是螺丝孔周围背面的两个接触点，保证安装后能够实现可靠的接地屏蔽，减少信号干扰，保障高速传输下的信号稳定性，另外还对不同元件做了颜色区分，触针结构也做了精细化还原，和实际量产产品的结构保持一致。

设计思路上完全参照实际量产的M.2固态硬盘规格表做精准还原，没有做夸张的艺术化修改，所有元件的排布位置、板型轮廓、接口尺寸都严格遵循行业通用的M.2 2280规范，也就是宽度22mm、长度80mm的标准尺寸，安装边界完全适配主板上的标准M.2插槽，安装时仅需将金手指端斜插入插槽，下压后通过一颗螺丝固定在主板的M.2安装柱上即可，不需要额外的供电线与数据线，安装流程简洁，结构兼容性覆盖所有支持M.2 2280规格的主板设备，能够直接用于电子设备结构装配验证、硬件教学演示、产品外观展示等场景，帮助设计者在整机结构设计阶段提前确认存储部件的安装空间，避免出现元件干涉、安装位不匹配的问题。
