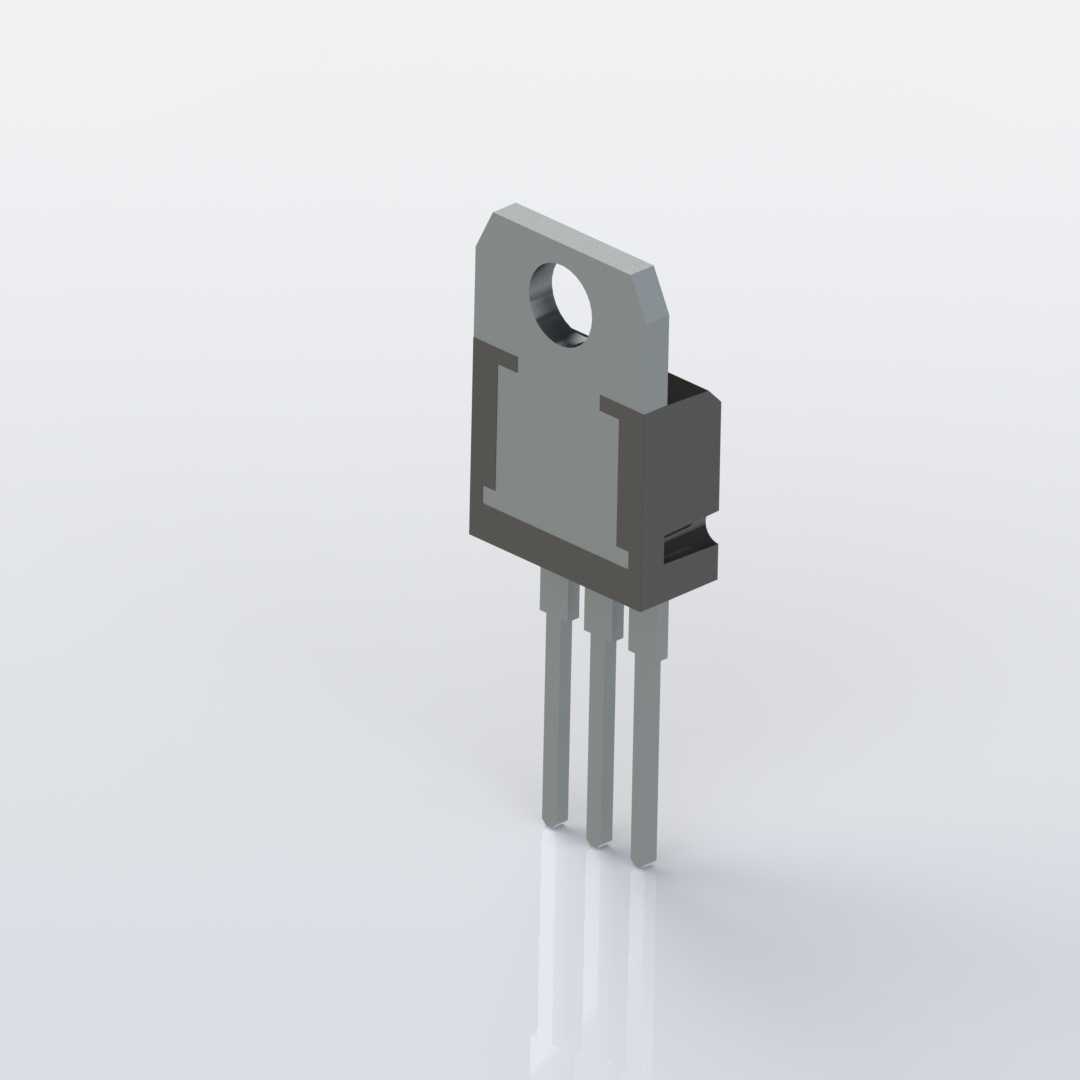

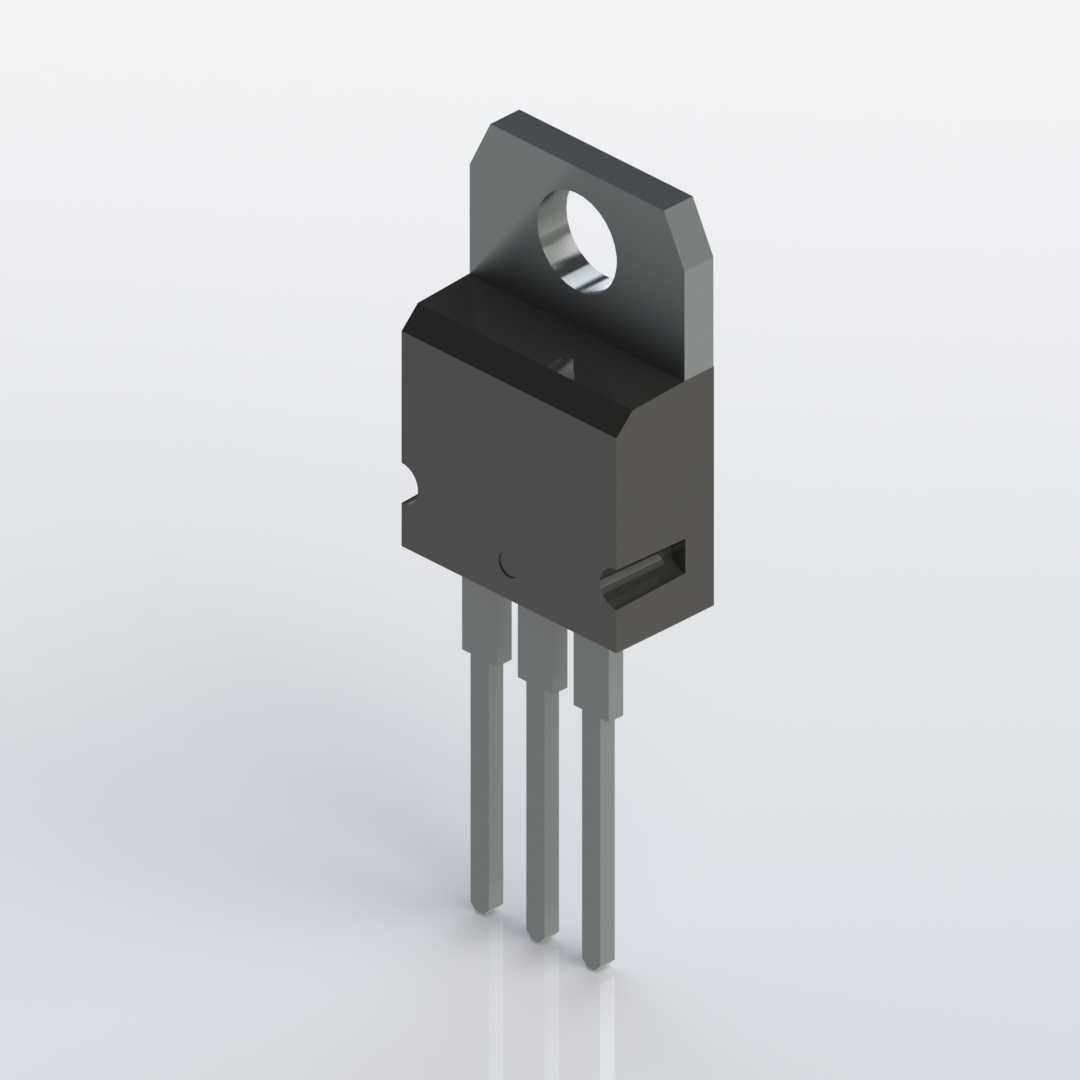

TO-220封装正电压线性调节器外壳结构

该结构为TO-220封装形式的正电压线性调节器外壳，是小功率线性稳压电路的核心承载与防护结构，广泛应用于消费类电子供电回路、工控板卡本地稳压模块、小型家电电源适配单元、车载低压供电支路等场景，承担着芯片防护、引脚定位、散热传导、安装固定的多重作用，是小功率直流稳压场景中应用极为普遍的元器件封装结构。

从实际用途来看，该外壳内部用于绑定稳压核心晶圆，将输入的波动直流电压转换为稳定的固定正电压输出，为后级电路提供干净、稳定的供电基准，避免电压波动对后级敏感芯片造成损伤；外壳本身的塑封结构可隔绝外界水汽、粉尘对内部晶圆的侵蚀，同时金属散热背板可将晶圆工作时产生的热量快速传导至外接散热片，保障器件在额定负载下的工作温度处于合理区间，避免过热导致的性能漂移或器件损坏。

从功能特性来看，该结构采用塑封主体加金属散热背板的组合设计，主体采用耐高温绝缘塑脂材质，具备良好的电气绝缘性能与结构强度，可耐受常规波峰焊、回流焊的焊接温度，不会在焊接过程中出现形变或绝缘失效；顶部的圆形安装孔用于配合螺丝将器件固定在散热片或设备安装板上，安装时可在金属背板与散热片之间填充导热硅脂，降低接触热阻提升散热效率；三根平行直插引脚采用标准2.54mm间距设计，可直接适配通用PCB板的插孔尺寸，兼容手工焊接与波峰焊工艺，引脚具备足够的机械强度，可承受常规插拔与焊接过程中的外力作用，不会出现引脚断裂或与内部晶圆连接脱落的问题。

从设计思路来看，该外壳完全遵循TO-220直插封装的通用行业规范，在满足电气绝缘、散热需求的前提下尽可能压缩结构体积，适配小功率稳压场景的紧凑安装需求；散热背板与内部晶圆的散热面直接贴合，减少热传导路径上的热阻，塑封主体将晶圆与引脚连接部位完全包裹，避免外力拉扯导致的内部连接失效，引脚长度设计兼顾PCB插装后的焊接余量与器件离板高度，既保证焊接可靠性，也预留出引脚与PCB之间的散热间隙。

从外形尺寸与安装边界来看，该结构整体为立式直插形态，主体塑封部分宽度、厚度符合TO-220封装的通用尺寸标准，顶部安装孔中心与引脚末端的距离、引脚间距均遵循行业通用规范，可直接替换同封装的其他型号稳压器件，无需修改PCB封装尺寸；安装时需注意器件顶部安装孔与周边元器件预留足够的螺丝装配空间，金属背板与周边带电元器件需保持足够的电气安全间隙，若器件工作在满负载场景下，需根据功耗参数匹配对应面积的散热片，保证散热片与金属背板紧密贴合，避免散热不良导致的器件过热保护或损坏。
