TO-92封装直插式通用晶体管结构设计

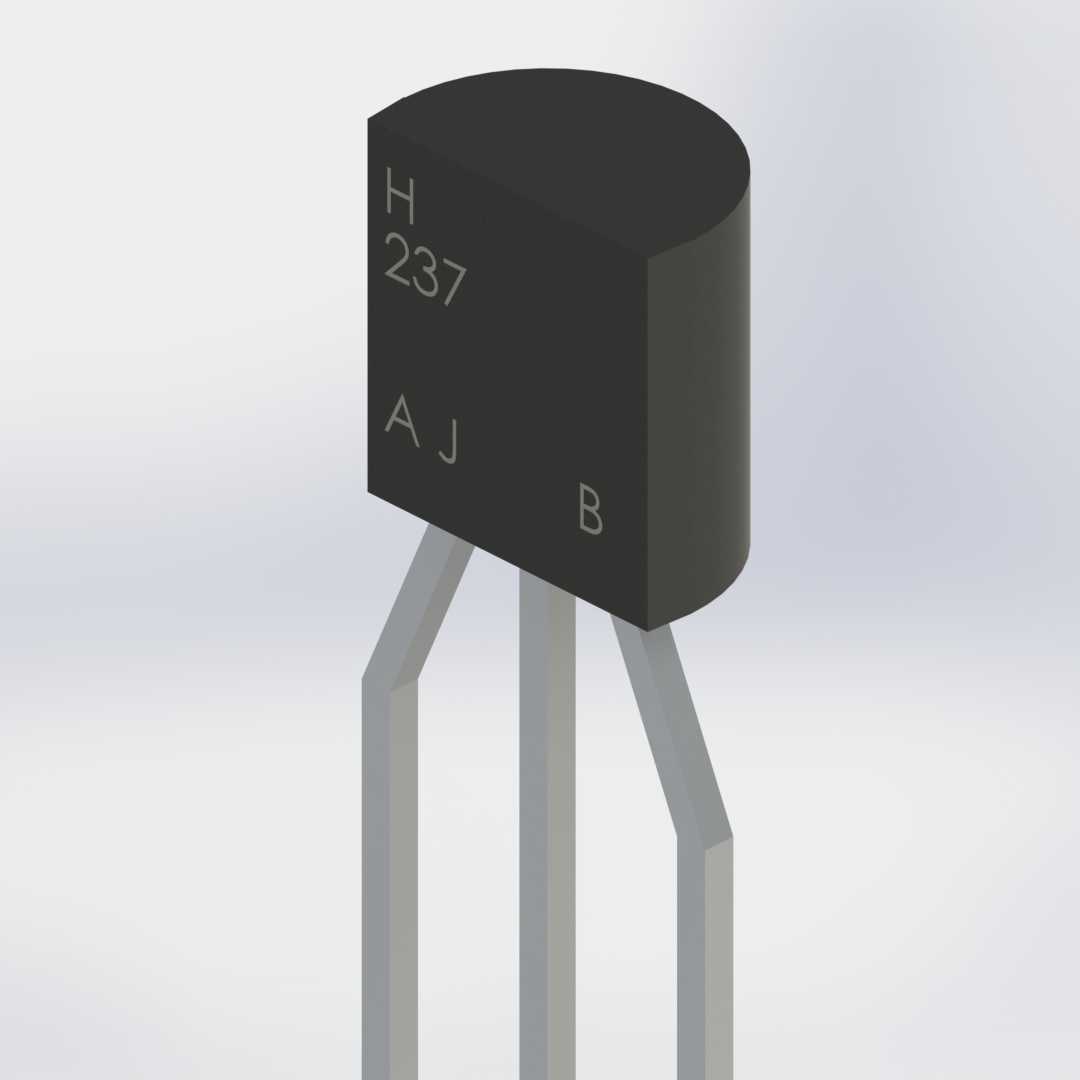

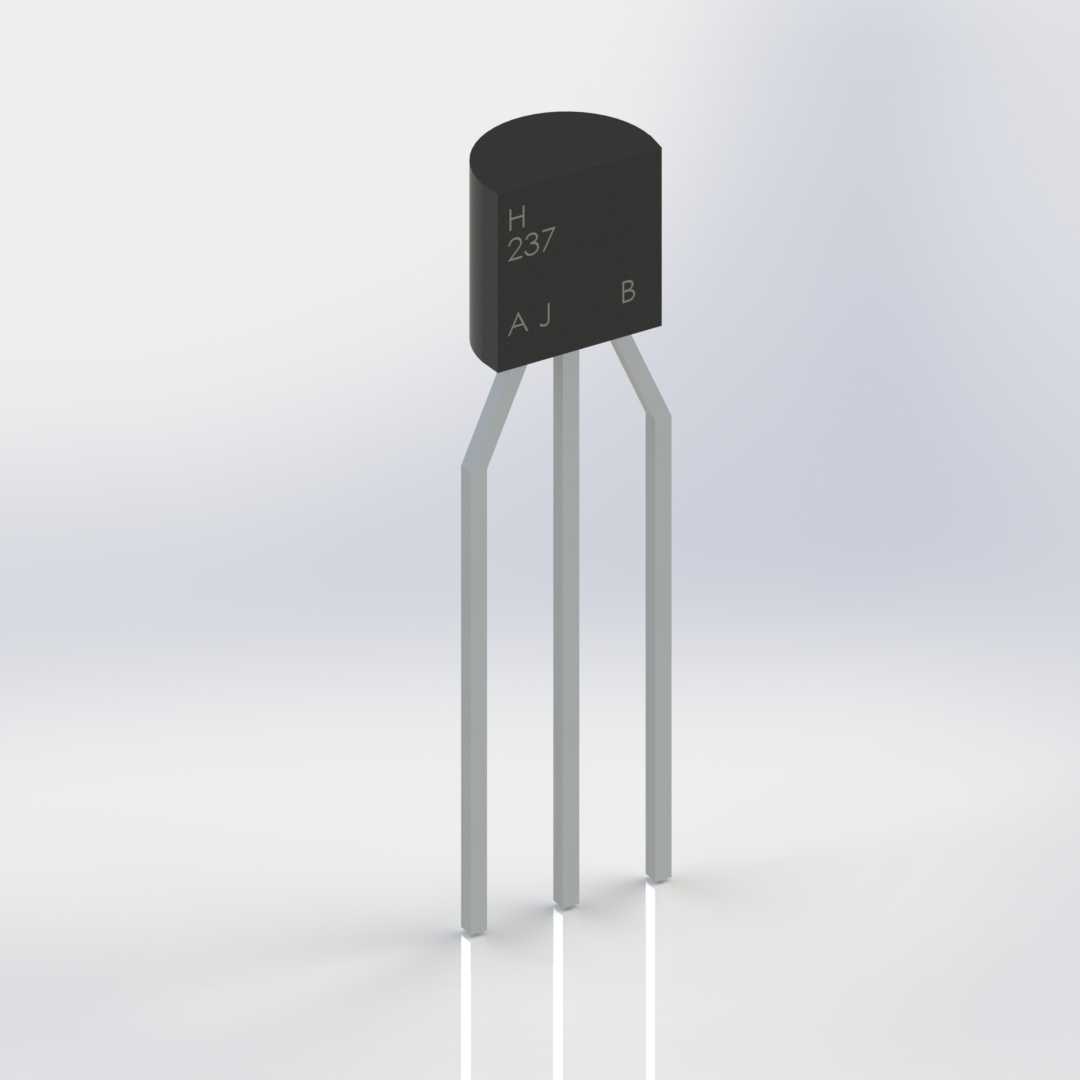

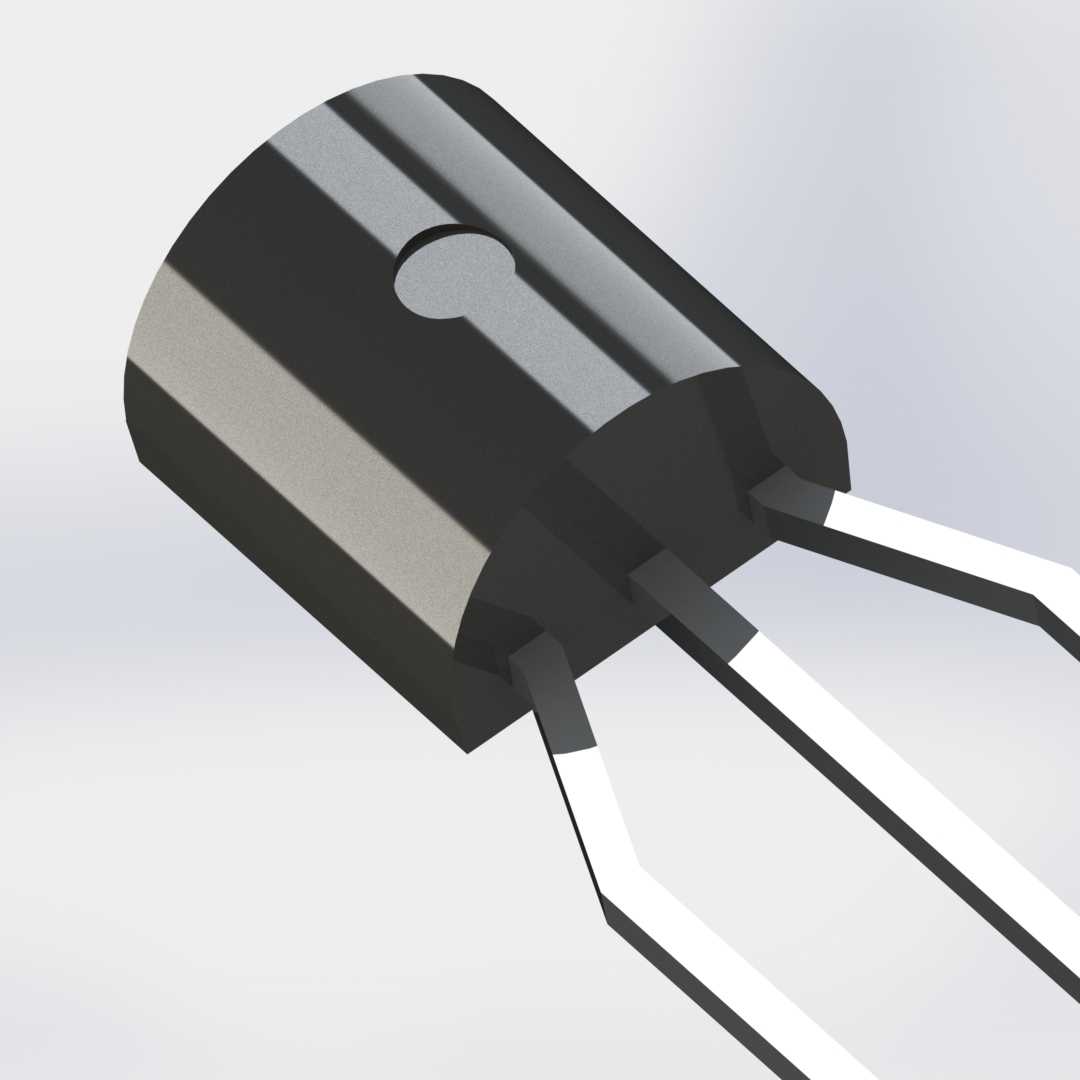

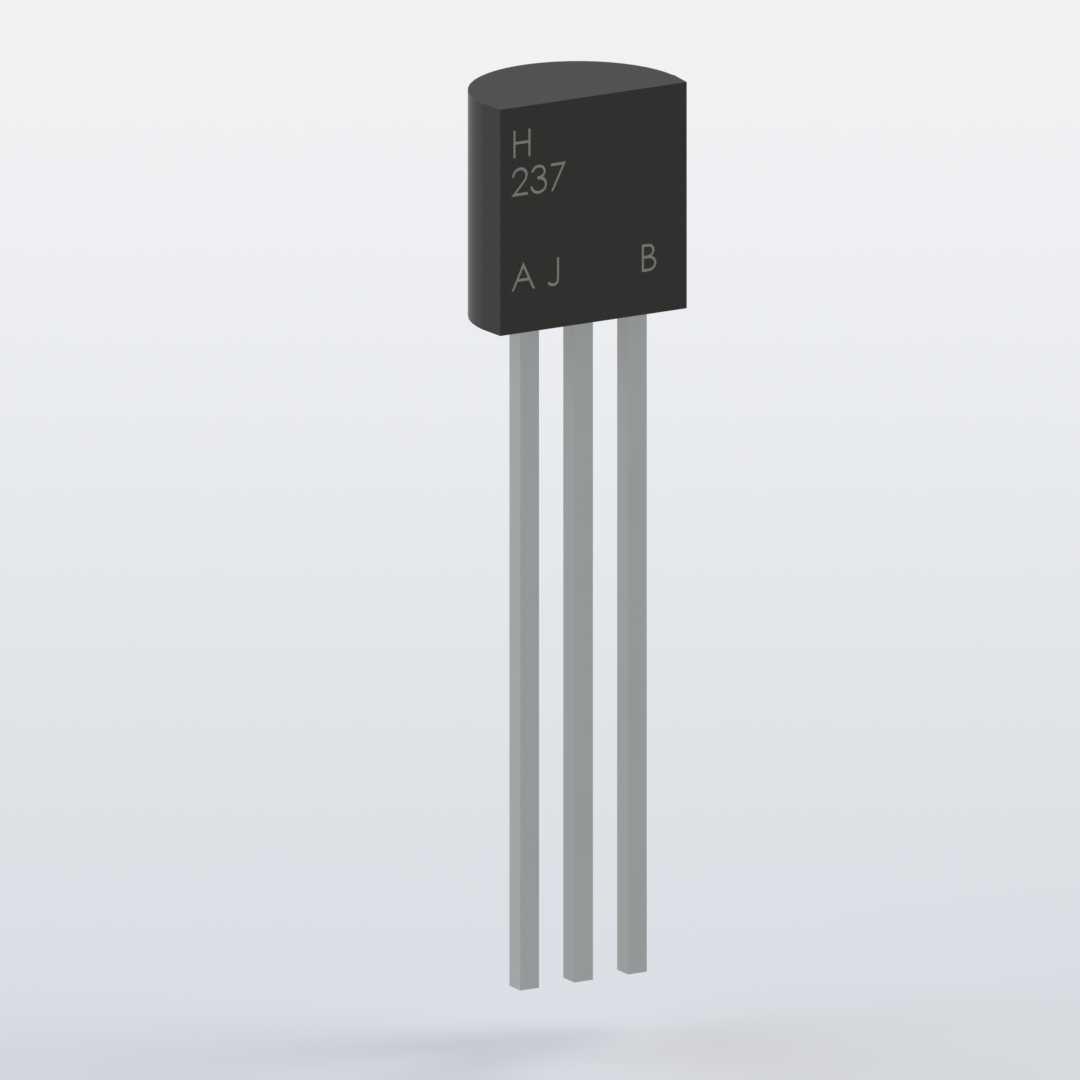

这款TO-92封装的直插式通用晶体管，是电子电路领域应用极为广泛的半导体分立器件，覆盖小功率信号放大、电子开关、逻辑电平转换、电源回路稳压等多类电路场景，在家用消费电子、工业控制板卡、小型电源模块、教学实验电路、汽车低压电子回路中都有大量应用，是小功率半导体器件里通用性极强的封装形态。从实际使用场景来看，这类封装的晶体管适配常规通孔插装工艺，能够兼容手工焊接、波峰焊等主流PCB组装流程，引脚的机械强度足以应对常规生产、装配过程中的弯折应力，不会出现引脚脱落、封装本体开裂的问题，适合批量生产的民用电子设备、小批量定制的工控板卡以及电子爱好者的DIY电路制作。在功能特性上，该结构可适配JFET、MOSFET、单结晶体管、双极型射频管等多类芯片的封装需求，封装本体采用黑色阻燃环氧材料注塑成型，具备良好的绝缘性能与耐温特性，能够满足常规电子设备的工作环境温度要求，有效保护内部的半导体芯片不受外界潮气、粉尘、机械外力的损伤，同时环氧材料的散热特性可以满足小功率器件工作时的热量散发需求，无需额外加装散热结构即可稳定工作。设计过程中，重点考量了量产装配的通用性与使用可靠性：本体采用半圆柱加平直切面的经典外形，平直切面作为引脚识别的定位基准，生产与维修时可快速区分三个引脚的功能定义，避免装反导致的电路损坏；三个引脚采用标准间距排布，完全匹配通用PCB板的通孔焊盘设计，无需定制特殊焊盘即可直接使用；引脚采用可弯折的合金引线材质，既保证了良好的导电性能，又允许根据实际装配需求对引脚进行适度弯折调整，适配不同安装空间的板卡布局，比如紧凑空间内可以将引脚弯折成贴板安装形态，进一步压缩器件的占用高度。在外形尺寸与安装边界上，该封装本体的径向尺寸、引脚伸出长度、引脚中心距都遵循行业通用的TO-92封装规范，安装时占用的PCB板面面积极小，器件整体高度较低，能够适配外壳空间紧凑的小型电子设备；引脚的直径与长度匹配标准2.54mm间距的万用板、量产PCB的焊盘孔径，插装后焊锡能够充分包裹引脚形成可靠的电气与机械连接；安装时器件本体与PCB板面保持合理间隙，既可以避免焊接时热量直接传导至封装本体损伤内部芯片，也能预留足够的空气流通空间辅助散热，保证器件长期工作的稳定性。整体结构设计完全贴合行业通用的生产、装配、使用标准，具备极强的通用性与互换性，能够直接替换同封装的各类小功率晶体管，无需调整PCB设计即可完成器件更替，大幅降低电路设计与生产的适配成本。
