直插式5mm发光二极管结构设计

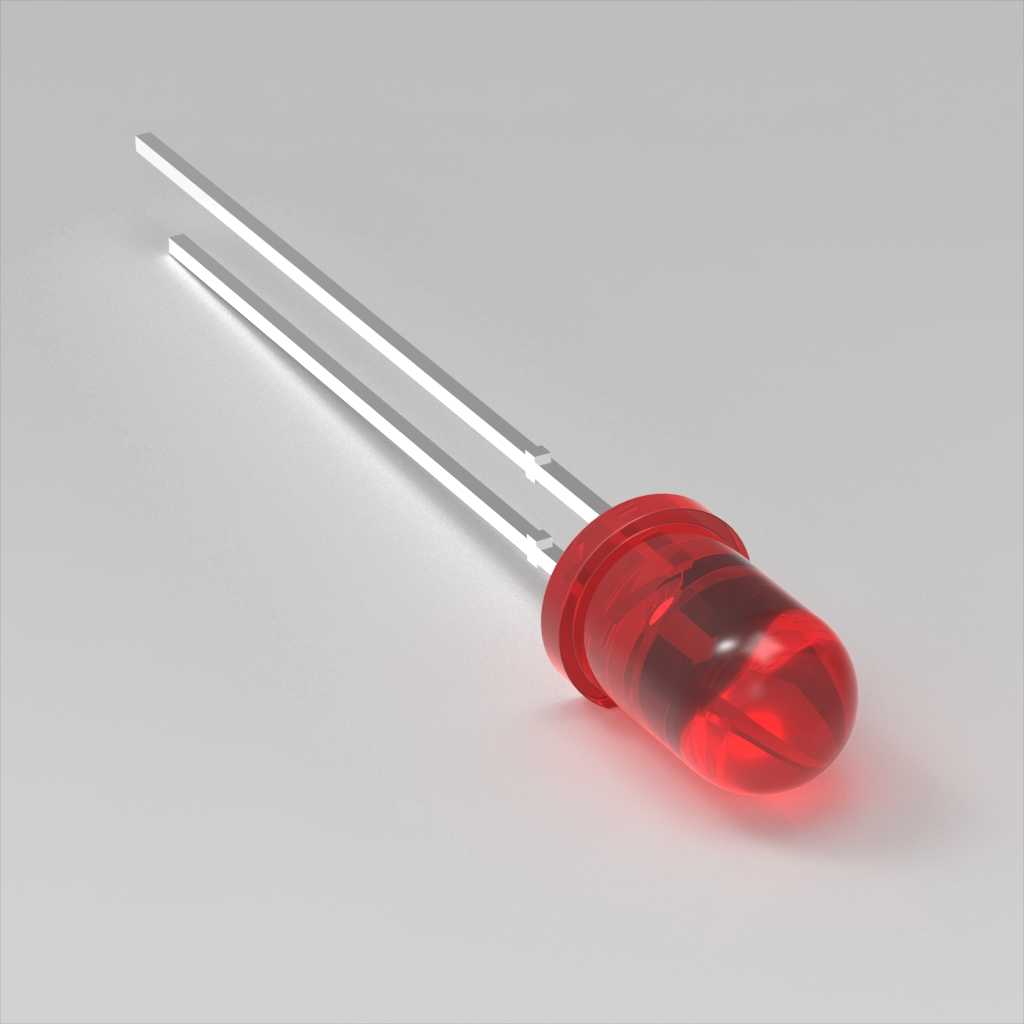

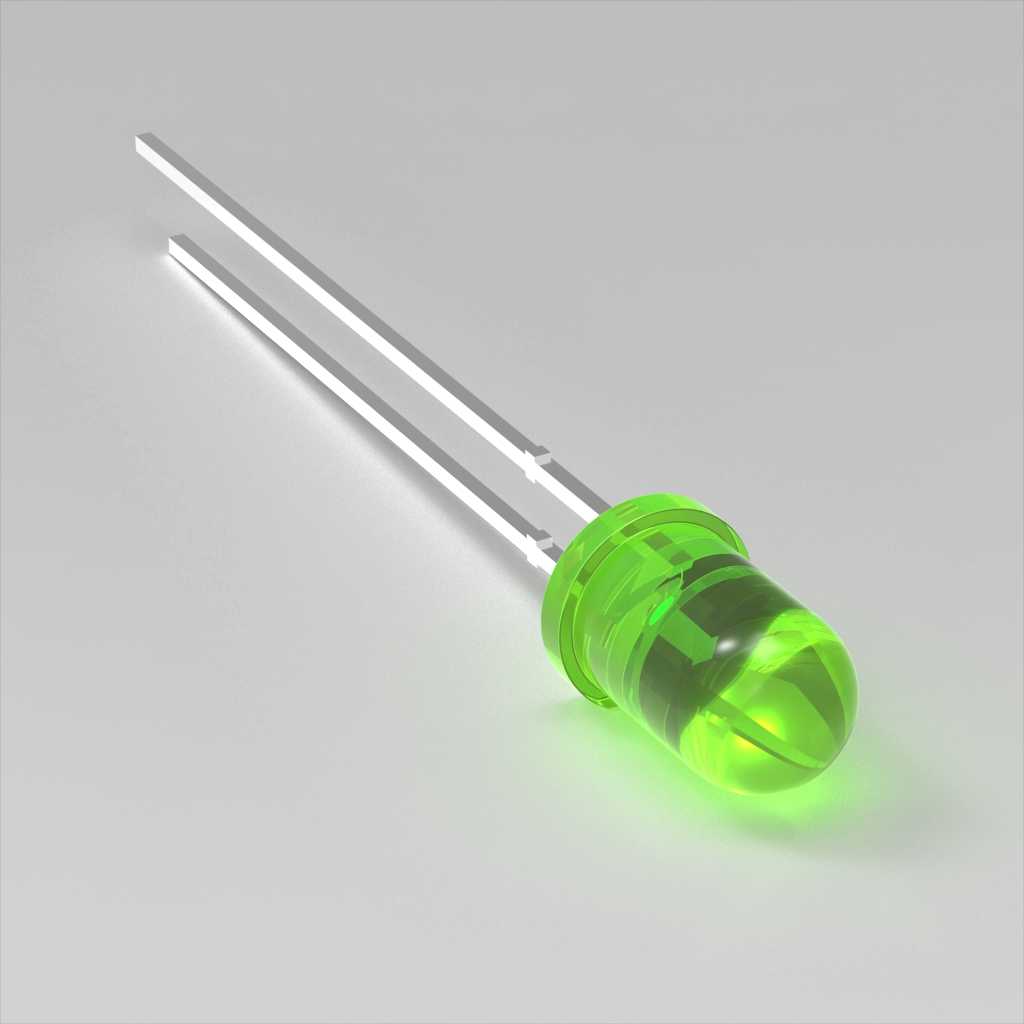

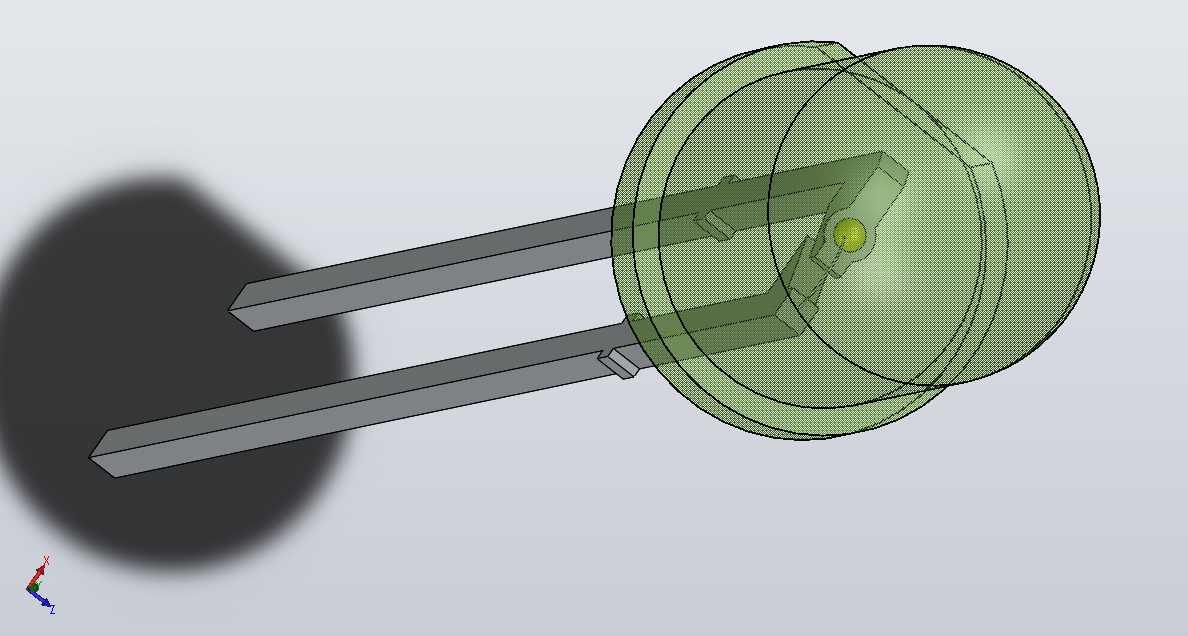

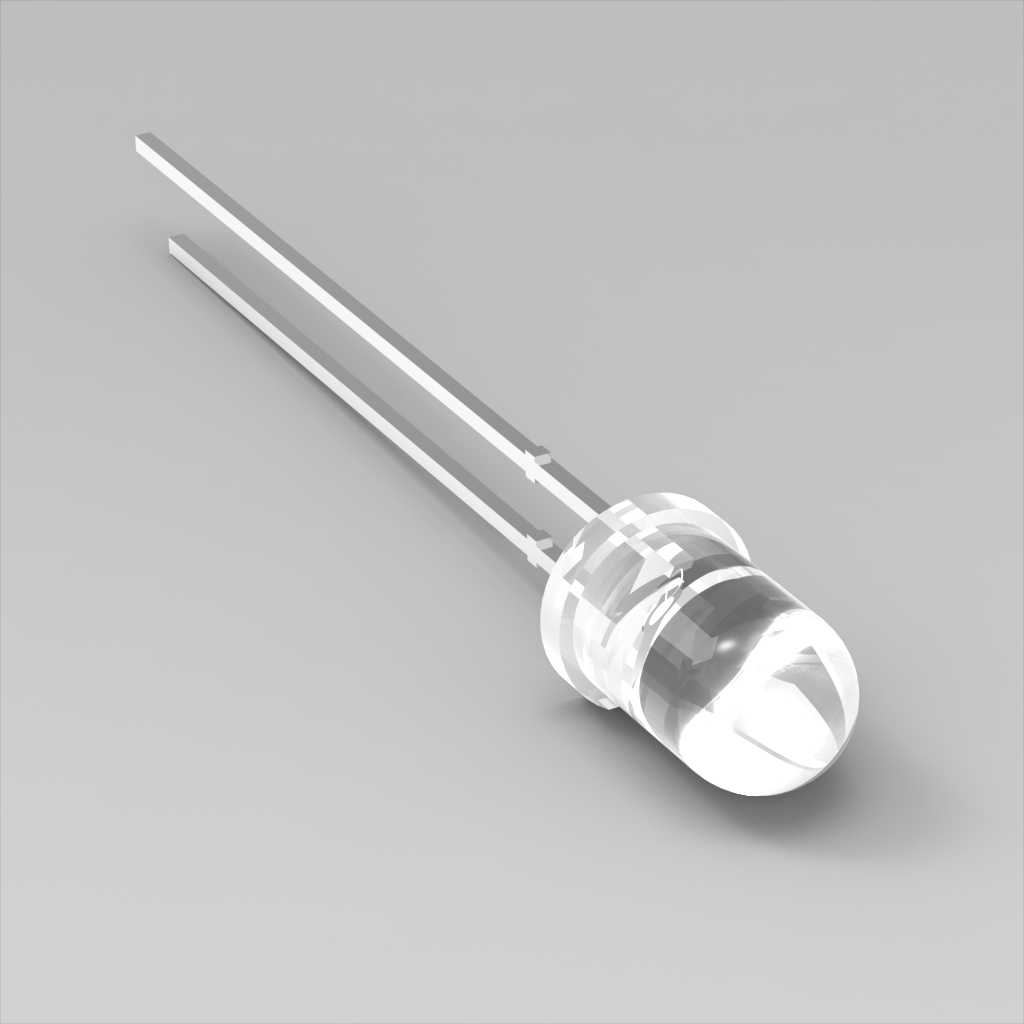

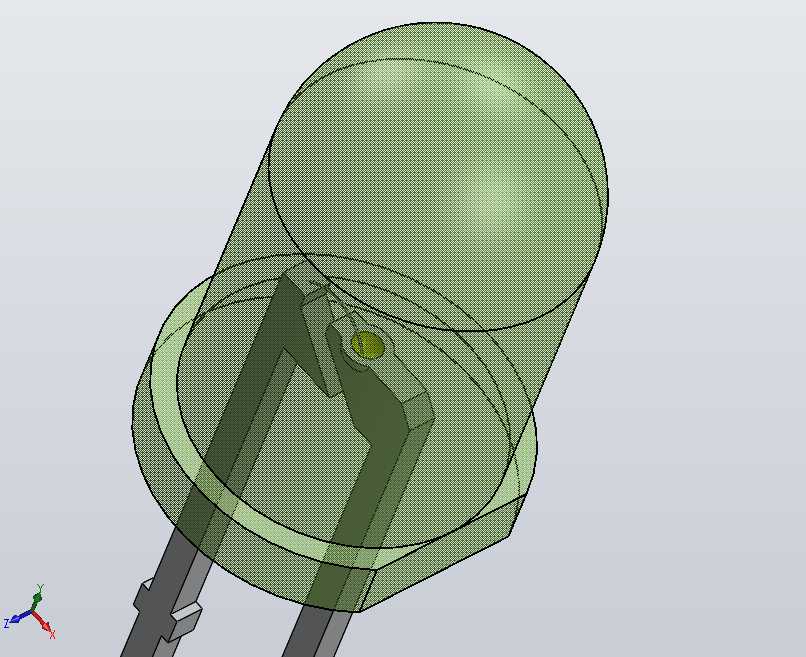

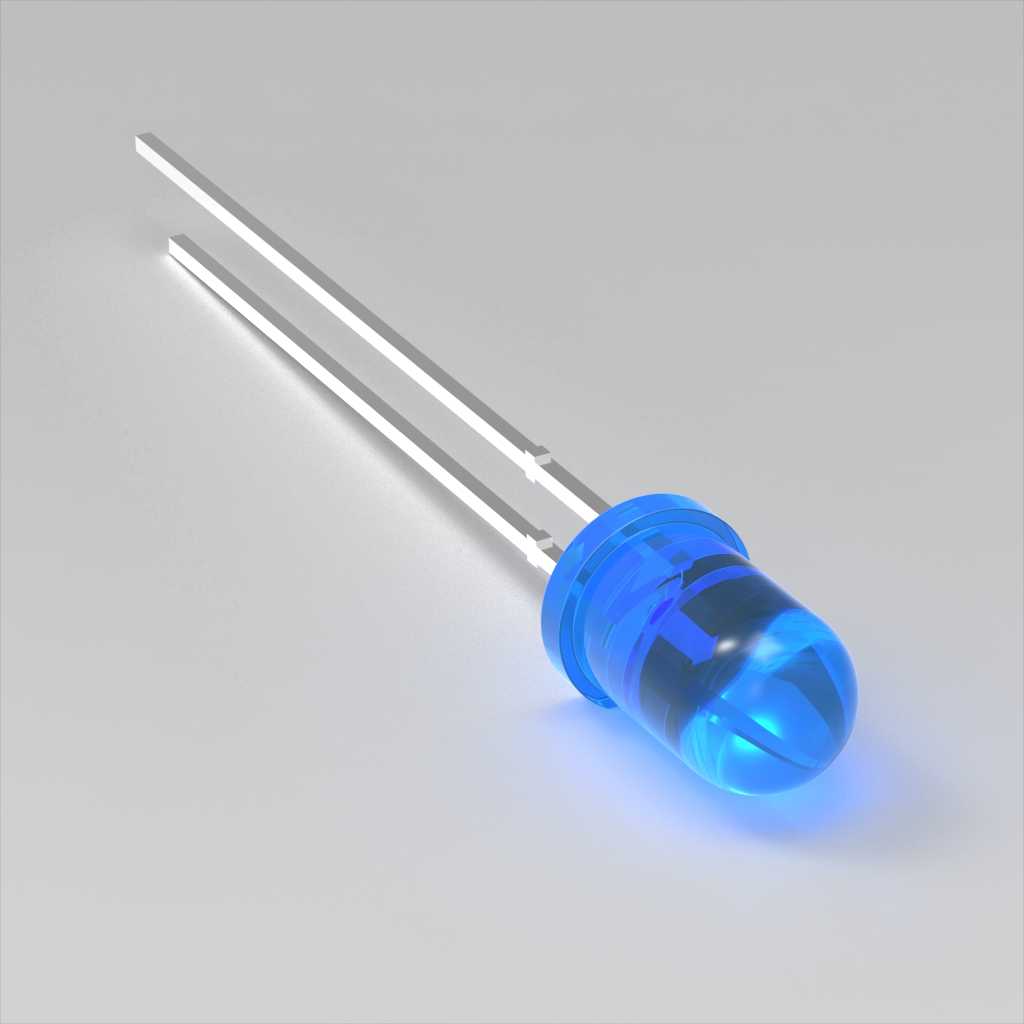

这款直插式5mm发光二极管是电子电路领域应用极为广泛的基础半导体光电器件，日常在各类消费电子、工业控制板卡、家电设备、仪器仪表、交通指示装置中都能见到它的身影，主要承担电路工作状态指示、信号传输提示、局部光源补光、功能档位标识的作用，是电子装联环节最常用的通孔插装类指示元件。从实际应用场景来看，它既可以在电源适配器上作为通电状态的提示灯，也能在工控设备面板上作为故障报警、运行状态的指示单元，还可以在小型电子玩具、数码外设中作为装饰发光元件，适配波峰焊、手工焊等多种常规电路板焊接工艺，能够满足绝大多数通孔PCB板的装联需求。在功能特性上，这款发光二极管依靠半导体PN结的电致发光效应实现电能到光能的转换，封装结构采用半透明环氧树脂作为外层包裹材料，既可以保护内部的半导体芯片、键合引线与支架结构，抵御外界潮气、粉尘、机械外力对核心发光部位的损伤，同时环氧树脂的光学特性可以对芯片发出的光线进行适度汇聚，调整出光角度满足不同场景的可视需求。设计过程中，首先围绕5mm的标准外径尺寸做整体结构规划，顶部采用圆润的半球形出光面，最大化光线的出射效率，避免结构棱角造成的光线乱反射；柱身部分做等径圆柱设计，匹配行业通用的5mm LED安装座、面板开孔尺寸，确保元件可以顺利嵌入标准安装孔位，不需要额外做结构适配。底部的法兰凸缘结构是设计中的关键细节，这个凸缘的直径略大于柱身外径，在元件插入PCB板或者面板安装孔时，可以起到限位作用，控制元件的插入深度，避免插接过深导致内部引线受力变形，同时也能在焊接过程中阻挡焊锡顺着引脚向上攀爬，防止焊锡渗入封装内部造成元件失效。两根平行的直插引脚采用标准间距设计，适配通用PCB板的通孔焊盘布局，引脚长度预留了足够的弯折线余量，既可以直接插装焊接，也可以根据实际安装空间需求对引脚做弯折整形，适配不同高度的安装要求。内部的支架结构设计充分考虑了芯片固定与引线键合的可靠性，负极支架做了反光杯结构，可以将芯片向下发出的光线向上反射，提升整体出光效率，同时支架与环氧树脂的结合面做了细微的凹凸结构处理，增强封装材料与金属支架的结合力，避免长期使用过程中出现封装开裂、引脚松动的问题。整体结构完全贴合行业通用的直插LED安装边界，柱身长度、引脚直径、引脚间距都符合通用装联标准，不需要对现有生产工艺做调整就可以直接投入使用，能够兼容自动化插件设备的上料、插装流程，也适合小批量手工焊接的生产场景。
