工业管道式轴流通风机结构设计

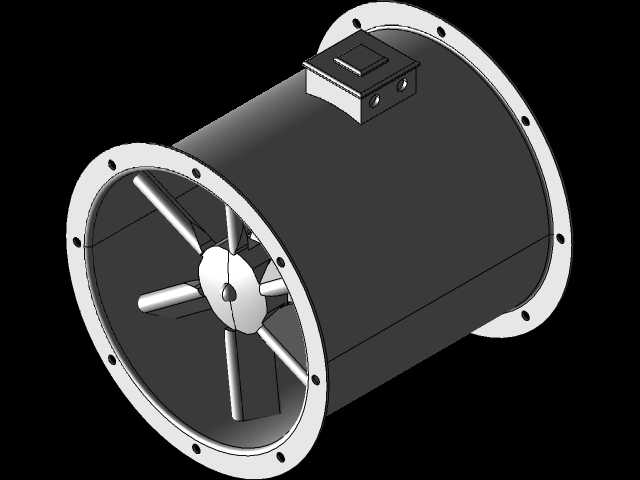

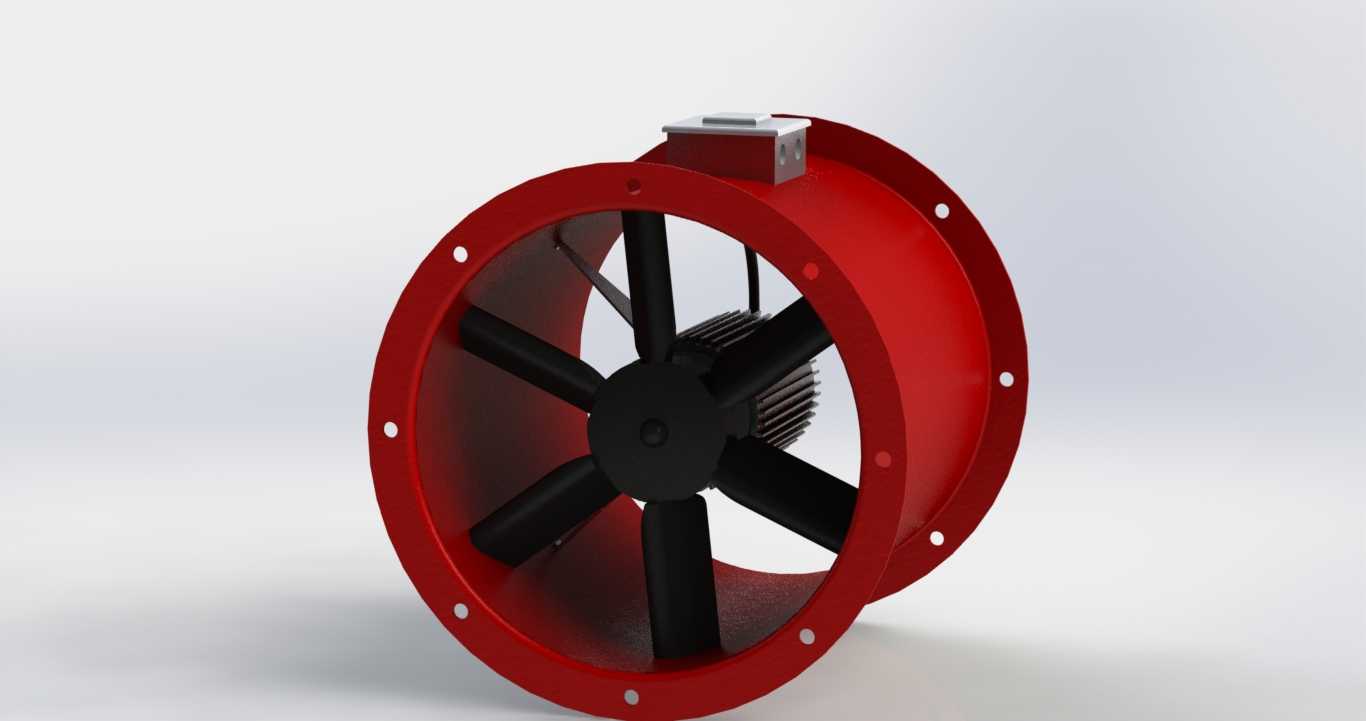

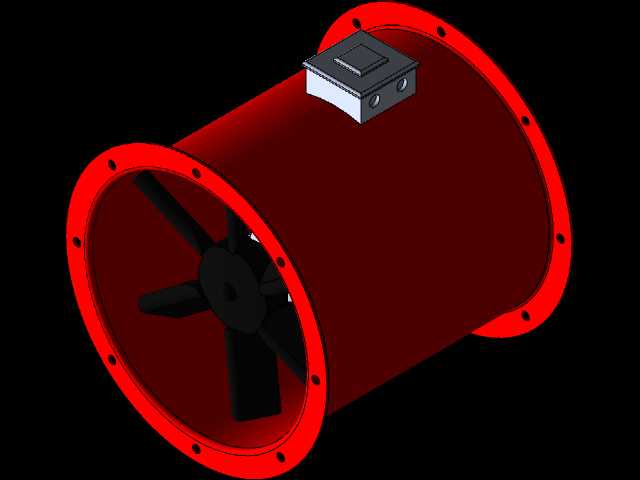

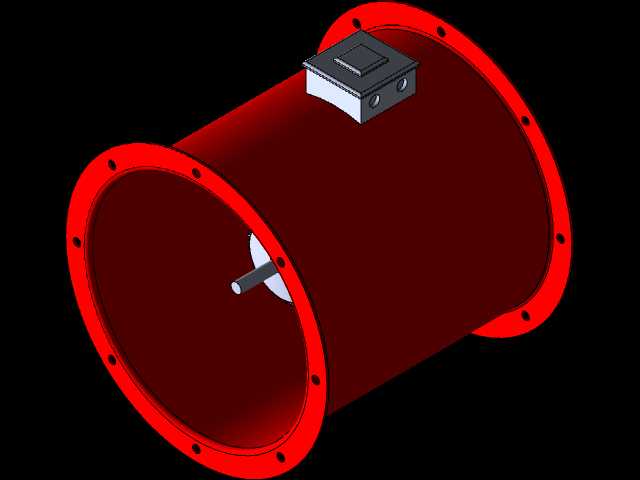

这款轴流通风机主要面向工业厂房通风换气、管道排风送风、设备散热配套等场景设计，可广泛应用在生产车间空气置换、地下管廊通风排湿、工业设备局部散热、商用建筑新风输送等工况中，核心作用是推动空气沿轴向定向流动，实现空间内的空气循环、污浊气体排出、热量快速散逸，满足不同场景下的通风换气需求。从功能特性来看，该风机采用直筒式法兰筒体结构，气流沿风机轴向直进直出，风阻损耗更低，送风距离更远，相比离心式风机安装占用空间更小，适配狭长管道内的气流输送场景。叶轮采用六叶前倾式设计，叶片角度经过气动优化，运转时气流扰动更小，送风效率更高，同时能有效降低运转过程中的气动噪音，适配对噪音控制有一定要求的室内通风场景。电机内置在筒体中心的导流支架上，支架采用流线型结构设计，既可以稳固固定电机，又能对进入风机的气流起到导流梳理作用，减少气流经过电机区域产生的紊流，提升整体送风效率。在设计思路上，这款风机优先考虑安装适配性与运行可靠性，筒体两端采用带安装孔的法兰结构，可直接与同直径的通风管道通过螺栓对接安装，不需要额外制作转接构件，大幅降低现场安装的施工难度。筒体外部的接线盒采用密封式结构设计，可避免粉尘、水汽侵入接线部位，适配多粉尘、轻度潮湿的工业使用场景，提升设备运行的安全系数。叶轮与电机输出轴采用直连传动结构，省去了皮带、齿轮等中间传动部件，既减少了传动过程中的动力损耗，又降低了后期维护的频次，长期运行的稳定性更有保障。从安装边界来看，该款风机筒体为标准圆筒形态，安装时仅需要预留与筒体直径匹配的管道对接空间，两端法兰的安装孔位沿圆周均匀分布，可适配不同角度的安装需求，既可以水平安装在横向通风管道中，也可以垂直安装在竖向排风井道内，安装场景的适配性较强。筒体外壳采用厚壁钢制结构，外部做防锈喷涂处理，结构强度充足，可承受管道内的风压负载，长期使用不易出现变形问题，适配工业场景下长期连续运转的使用需求。
