宇航级导轨式快装摩擦锁紧夹具结构

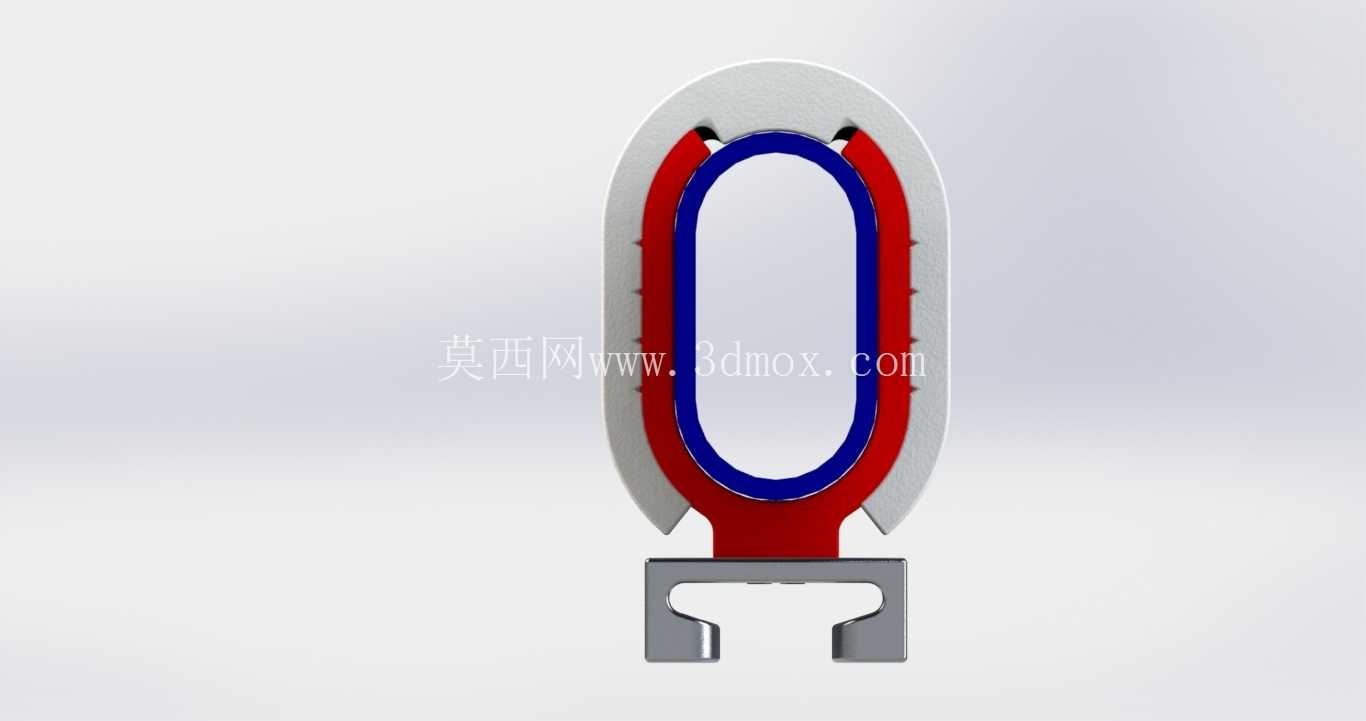

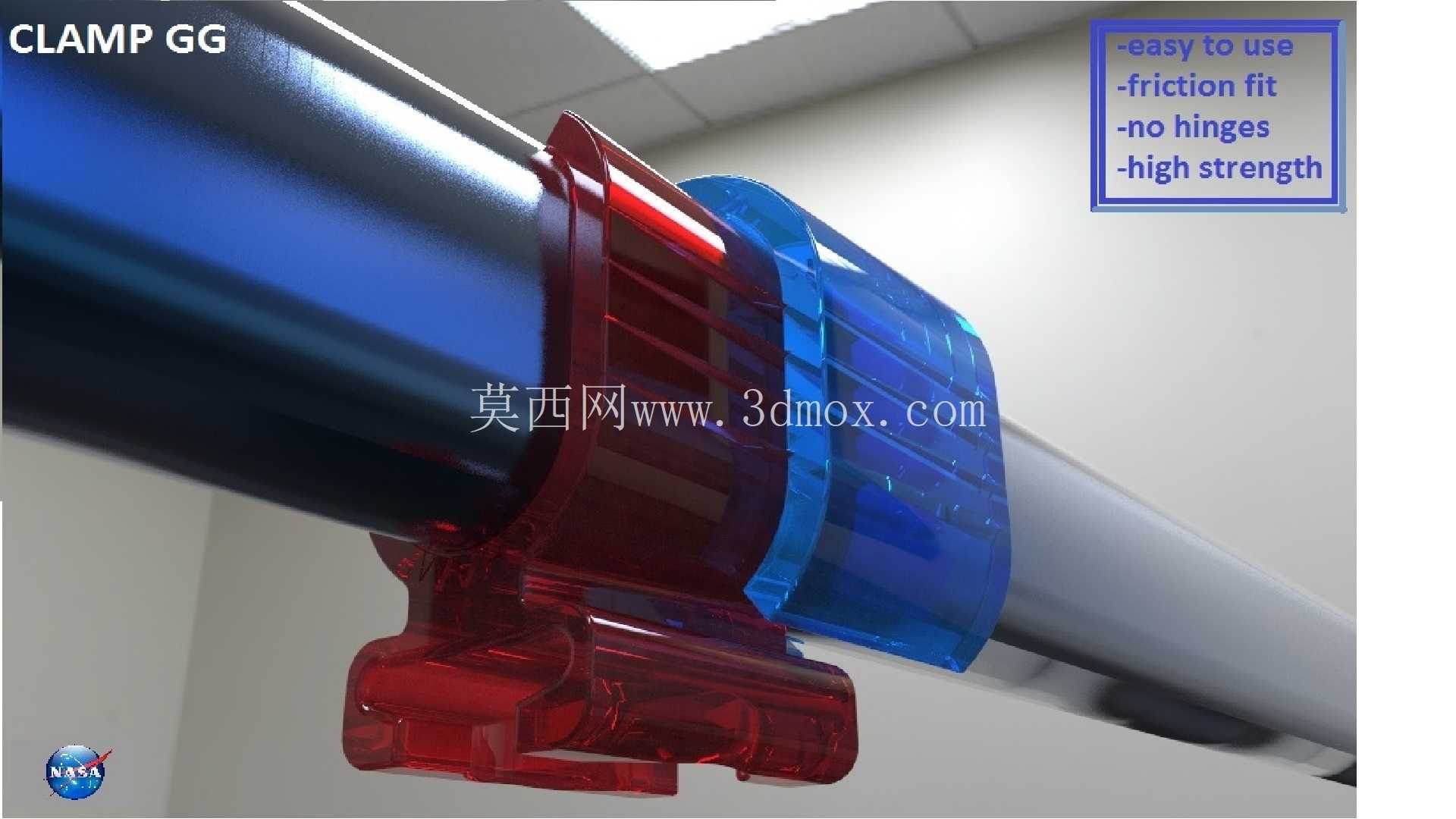

在航天在轨装配、地面模拟工装搭建这类需要频繁调整附件位置、又对连接可靠性有严苛要求的场景里，传统带铰链的卡扣式夹具往往存在铰链轴磨损松旷、低温环境下活动部件卡滞、锁紧力不足导致滑移的问题，这款摩擦式锁紧夹具正是针对这类痛点开发的导轨连接构件。它不需要额外的紧固件，也没有外露的活动铰链结构，整体仅由内外两个嵌套的部件组成，完全依靠锥面配合产生的正压力转化为摩擦力实现锁紧，适配标准圆截面导轨的快速装夹需求。

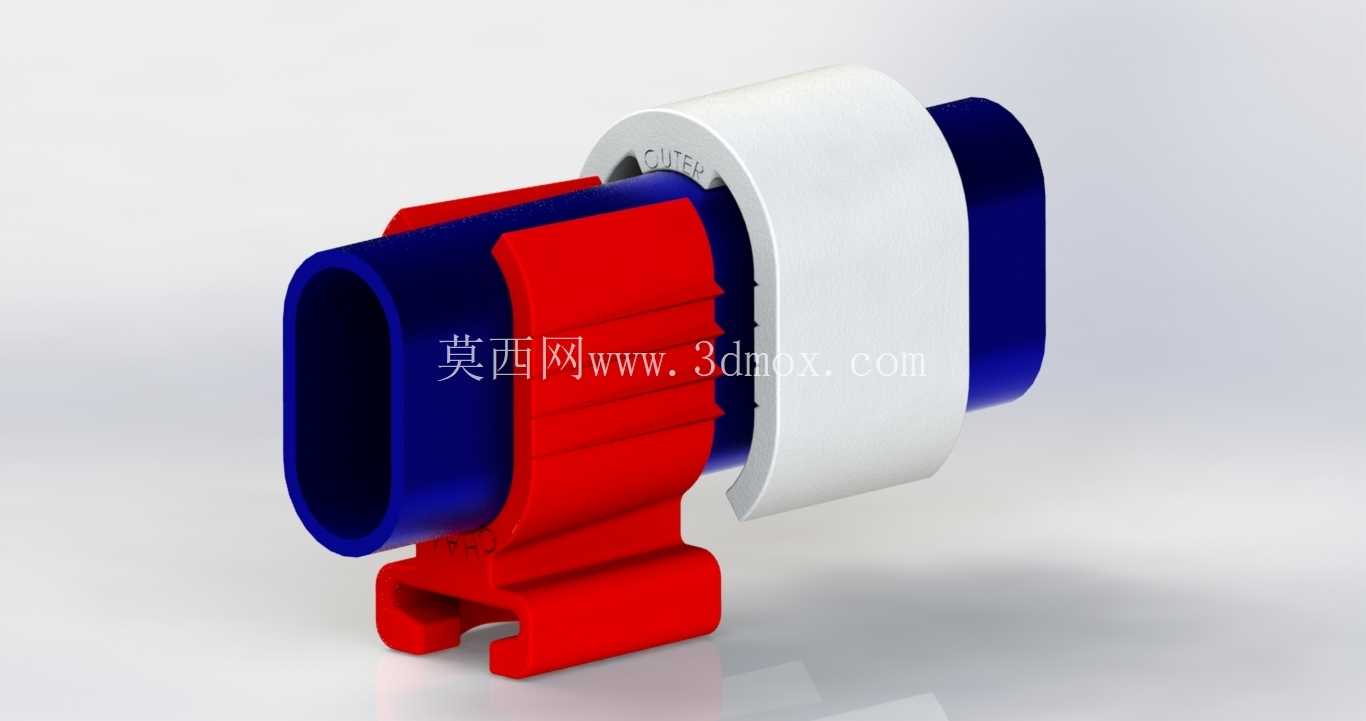

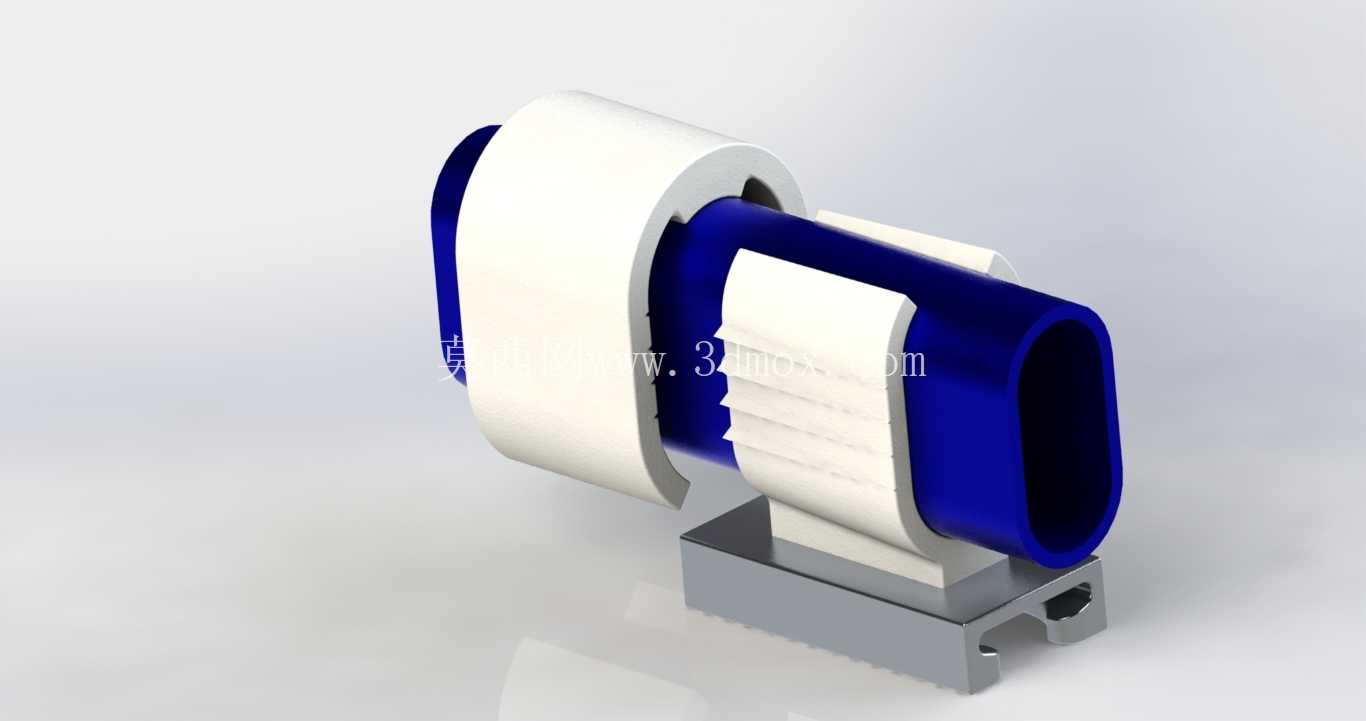

从实际使用逻辑来看，安装时只需要对准导轨位置，将内外两个组件同时按压到导轨表面，持续施加轴向按压力的过程中，外件的内锥面会沿着内件的外锥面滑动，随着压入深度增加，两个部件对导轨的抱紧力会持续增大，直到完全压合到位后，锥面之间的自锁效应会让抱紧力维持在稳定区间，不需要额外拧紧紧固件就能实现可靠锁止。这种摩擦锁紧的逻辑相比传统螺丝锁紧、铰链卡扣锁紧有很明显的优势：没有突出的操作手柄或者螺丝头，在狭小的航天设备舱内不会产生多余的干涉轮廓，也不会因为振动导致螺丝松动、铰链脱开。

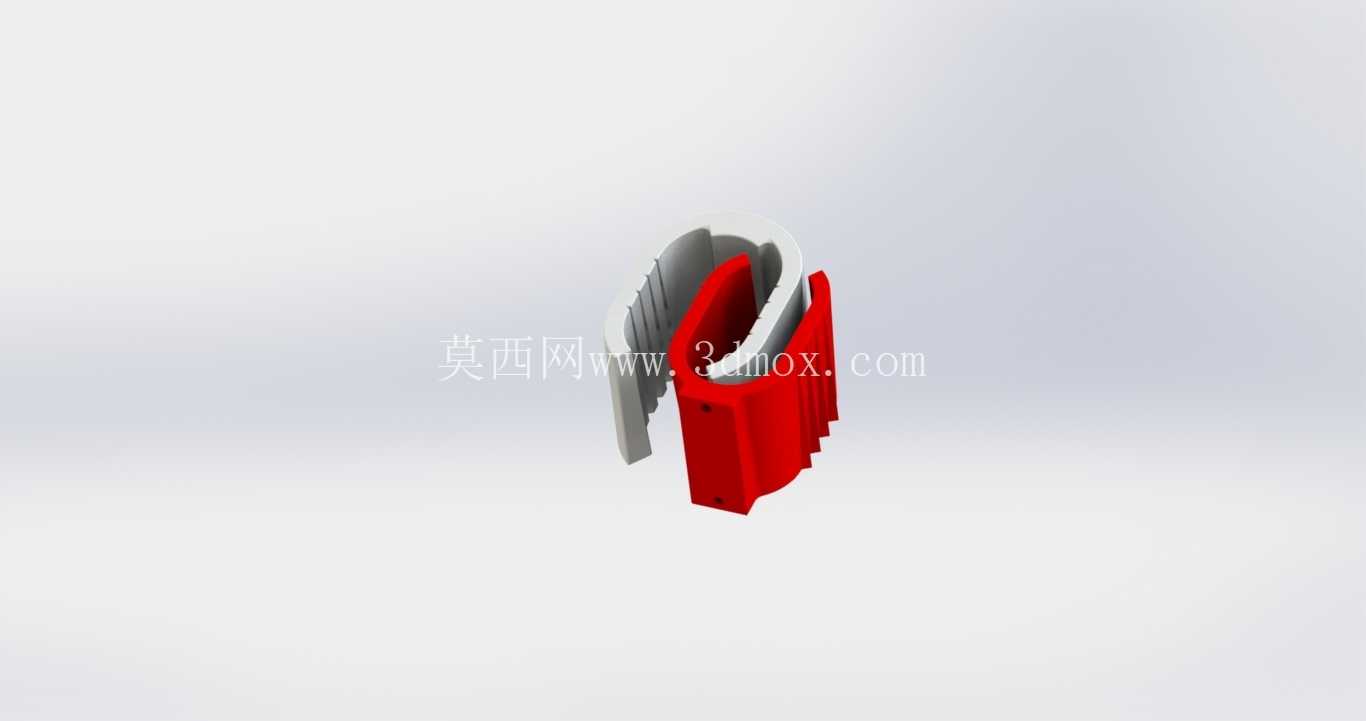

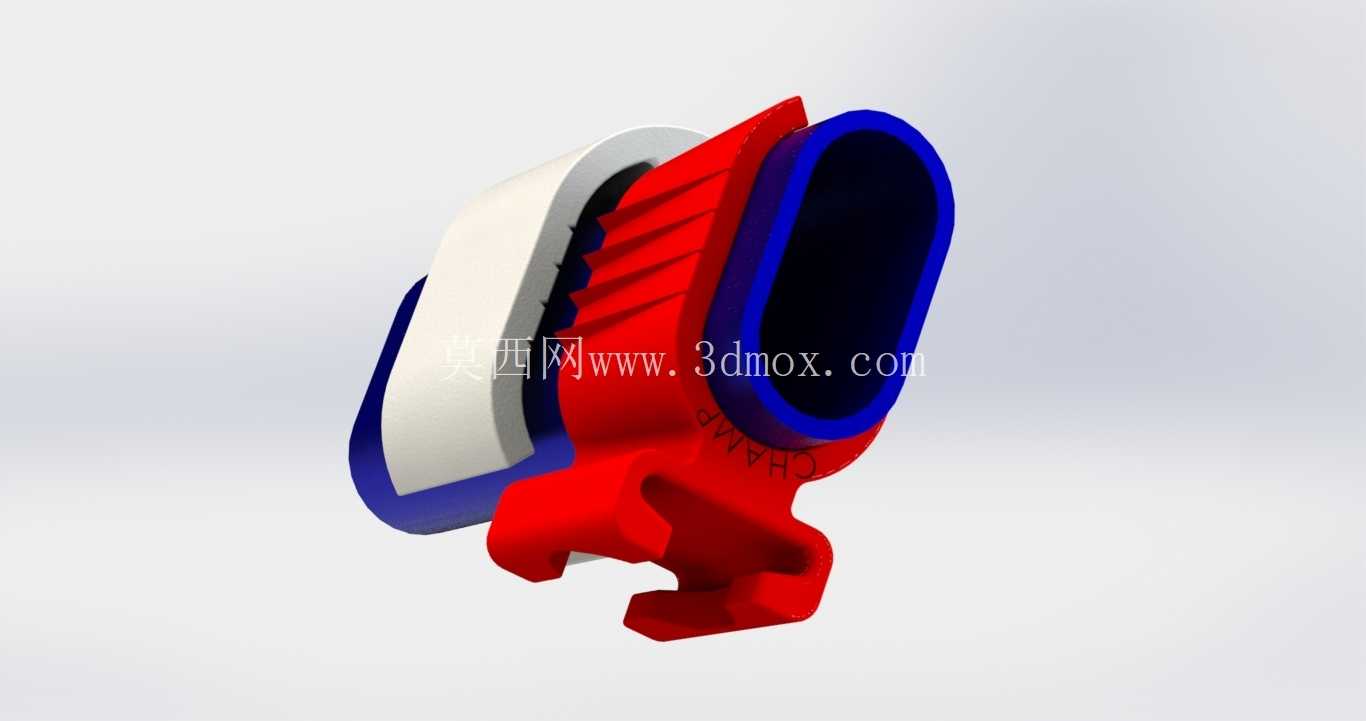

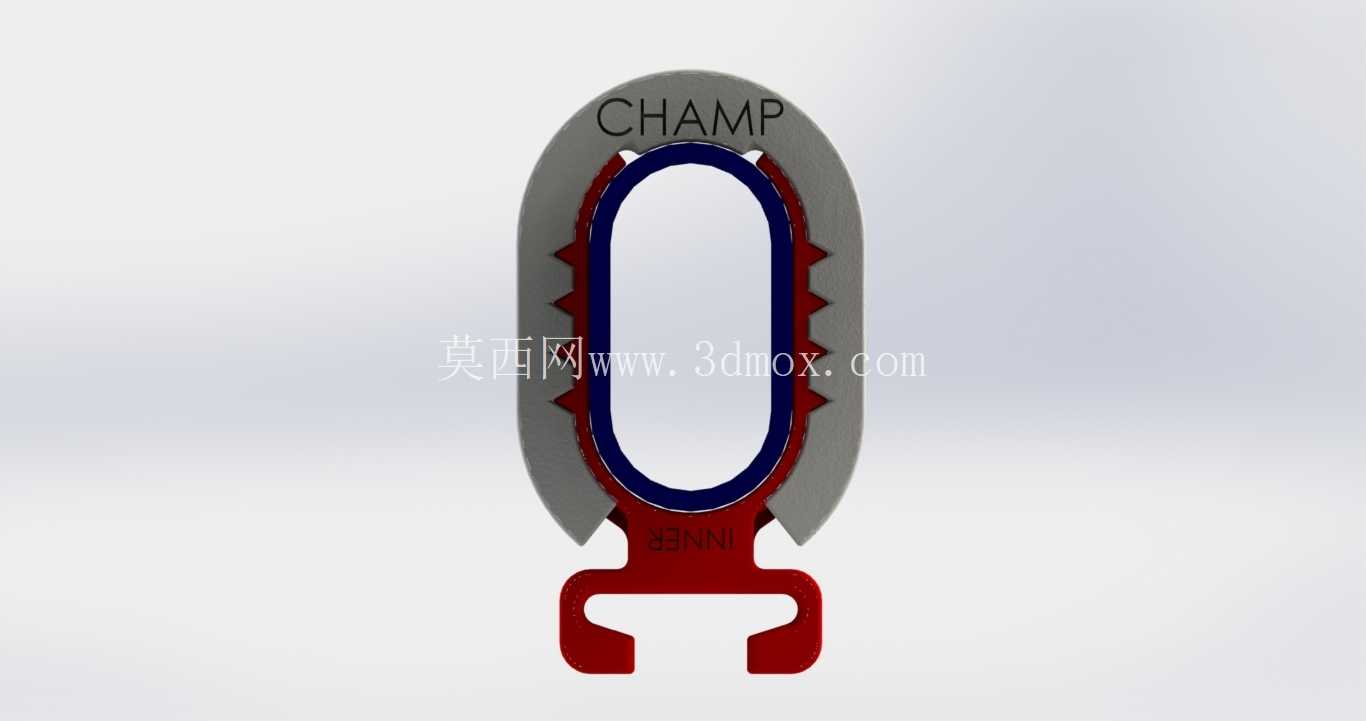

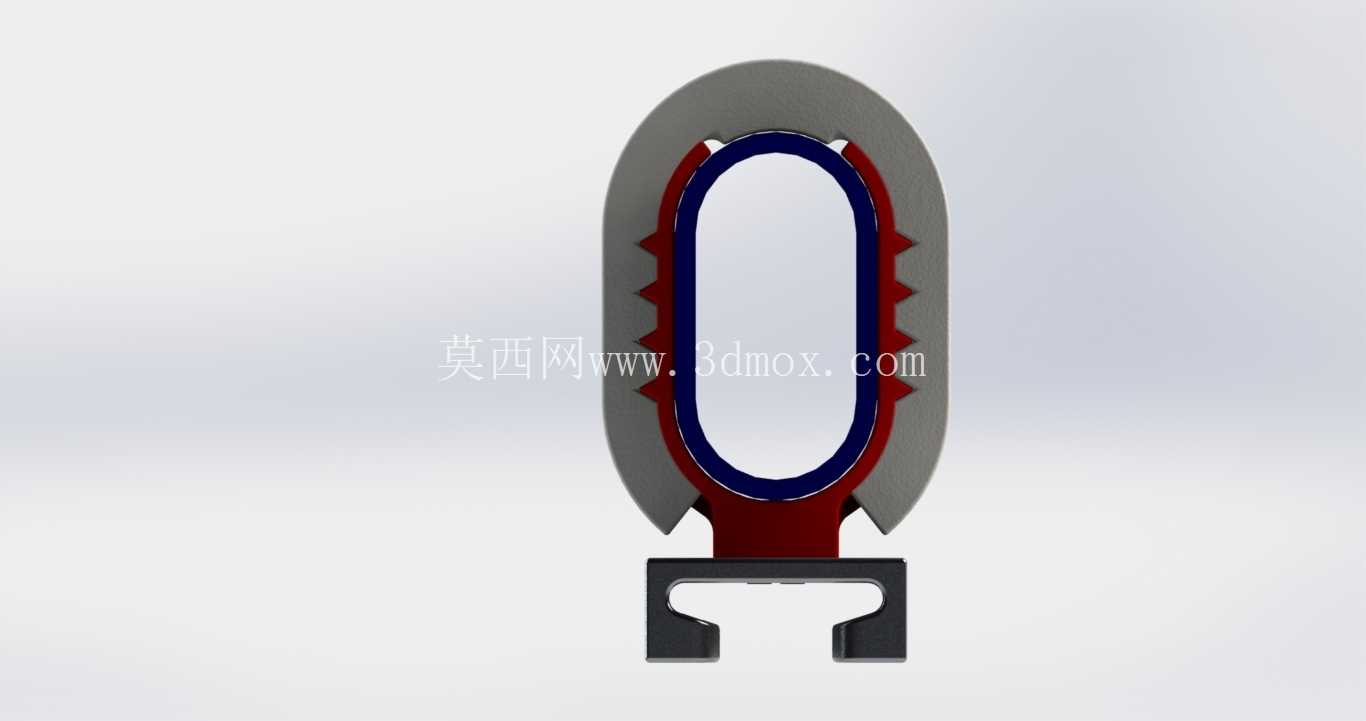

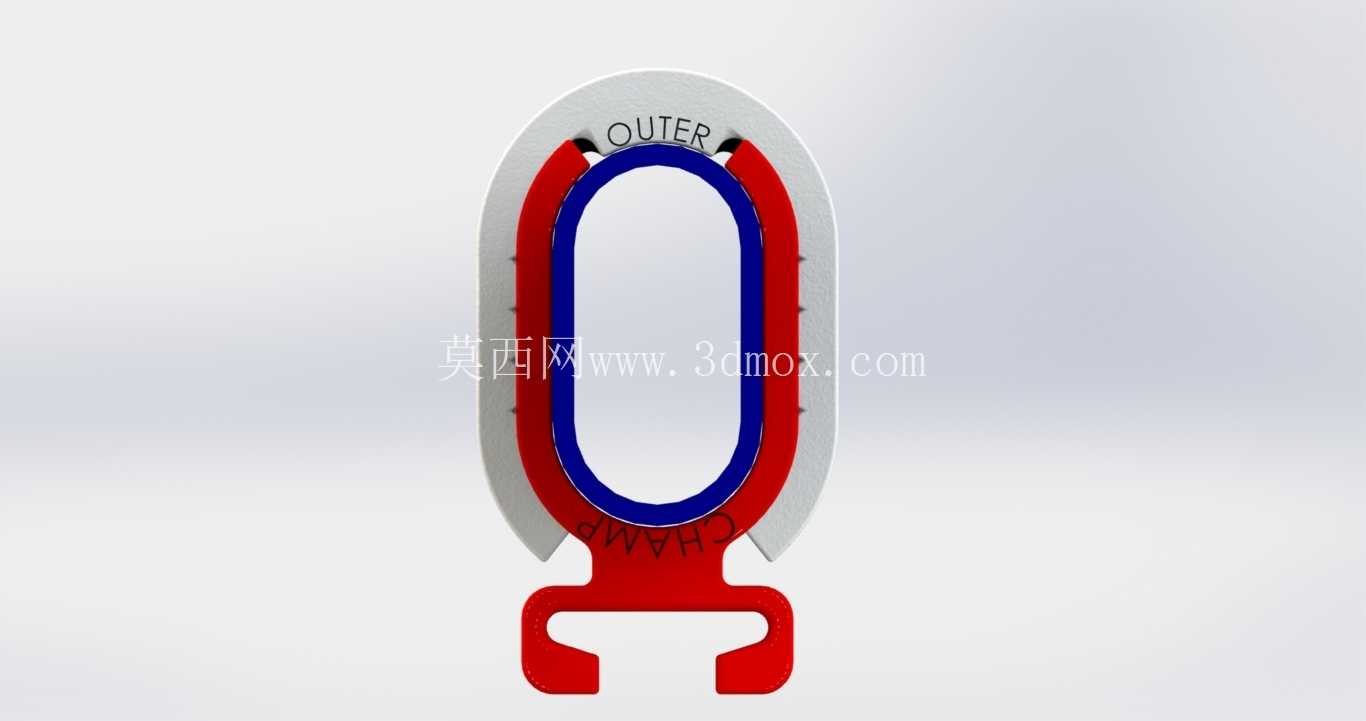

结构设计上，内件的背部设置了连续的脊状凸起，这些凸起并不是装饰结构，当夹具抱紧导轨承受侧向载荷时，脊状结构会嵌入导轨表面的微观纹理中，额外提供抗滑移的阻力，避免单纯摩擦锁紧在大冲击载荷下出现的微位移问题。内件内部集成了内置滑块结构，和外件的凹槽形成滑动配合，在按压装配的过程中，滑块会沿着凹槽导向，保证内外件的锥面始终保持同轴贴合，不会出现偏斜导致局部抱紧力不足的问题。考虑到3D打印工艺的成型特性，内件的壁厚做了针对性加强，在压合锁紧的过程中，加厚的壁面可以抵抗锥面挤压产生的弯曲应力，不会因为反复拆装出现壁面开裂、塑性变形的问题。

安装边界方面，这款夹具适配的是标准直径的圆导轨，压合到位后，整体在导轨径向的突出轮廓控制在极小范围内，不会占用过多的安装空间，总打印成型的轮廓尺寸为61mm×42mm×30mm，不管是采用工程塑料3D打印做功能验证，还是采用金属材料做最终成品，都不需要太大的加工空间。在实际选型应用时，需要注意导轨的表面粗糙度不能过高，过高的粗糙度会导致锥面压合过程中阻力过大，无法压到预设的锁紧位置，也会降低摩擦锁紧的实际保持力；如果导轨表面过于光滑，又会导致摩擦系数不足，此时可以适当增加脊状结构的凸起高度，提升抗滑移能力。

不同于传统需要工具操作的锁紧夹具，这款夹具可以实现徒手快速装拆，在需要频繁调整附件位置的试验场景里，不需要携带扳手、螺丝刀等工具，只需要手动按压就能完成锁紧，拆卸时只需要沿着锥面反方向施加轴向力，就能松开抱紧力沿着导轨滑动调整位置，调整到位后再次按压即可重新锁止，整个调整过程不需要完全拆下夹具，大幅提升了装配调整的效率。无铰链的设计也让它的适用温度范围更宽，不会因为铰链轴和安装孔的材料热膨胀系数不同，在高低温环境下出现卡滞或者间隙过大的问题，在航天环境的真空、高低温交变工况下，没有相对转动的铰链摩擦副，也不会产生冷焊、磨损碎屑污染周边精密设备的问题。

在结构强度验证层面，锥面的锥角经过反复迭代计算，选择了处于自锁区间内的角度，即便承受额定范围内的轴向、径向冲击载荷，锥面也不会自行松脱，锁紧力会随着外部载荷的增大出现小幅的自增强效应——也就是外部载荷试图让夹具滑移时，会带动锥面产生进一步压合的趋势，反而让抱紧力更大，这种自增强特性是传统卡扣结构不具备的。整个结构没有多余的零散零件，两个组件装配完成后不会出现零件脱落的问题，在航天应用场景下，避免了零散零件漂浮引发的设备故障风险。
