宇航级摩擦锁紧轨道快装夹具结构

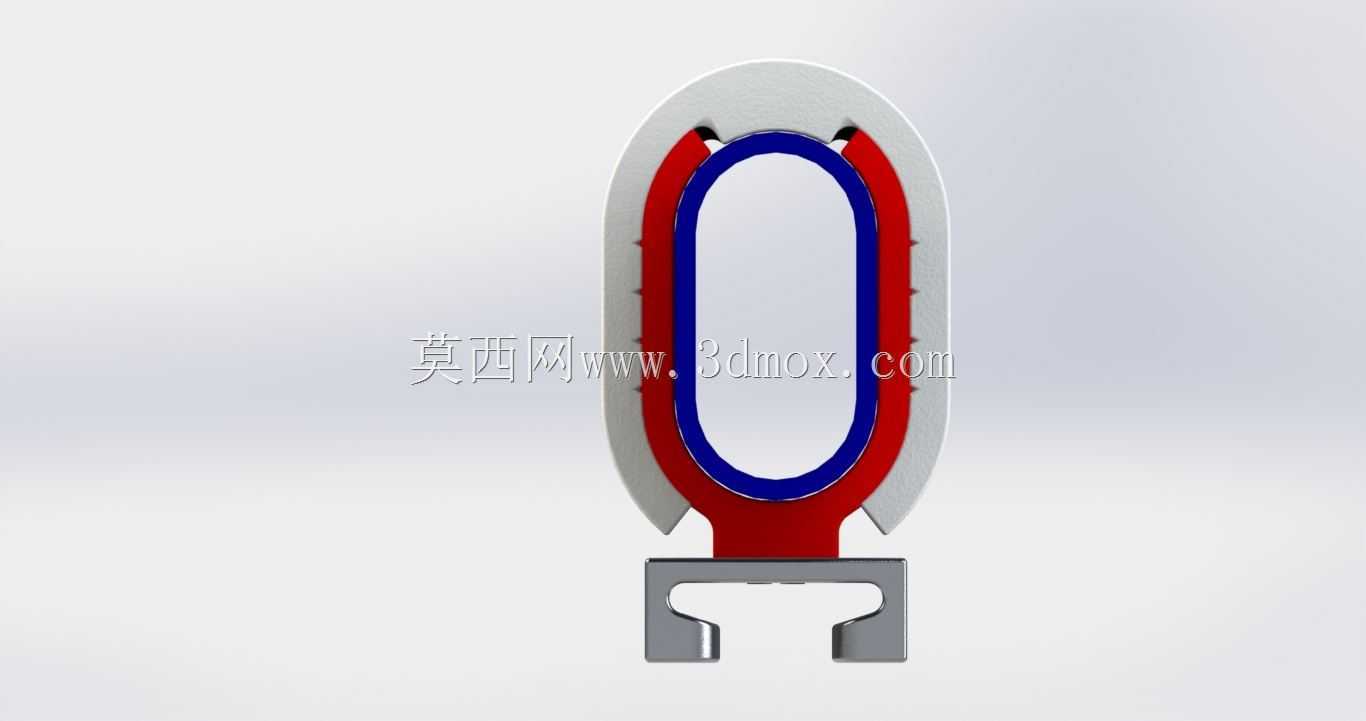

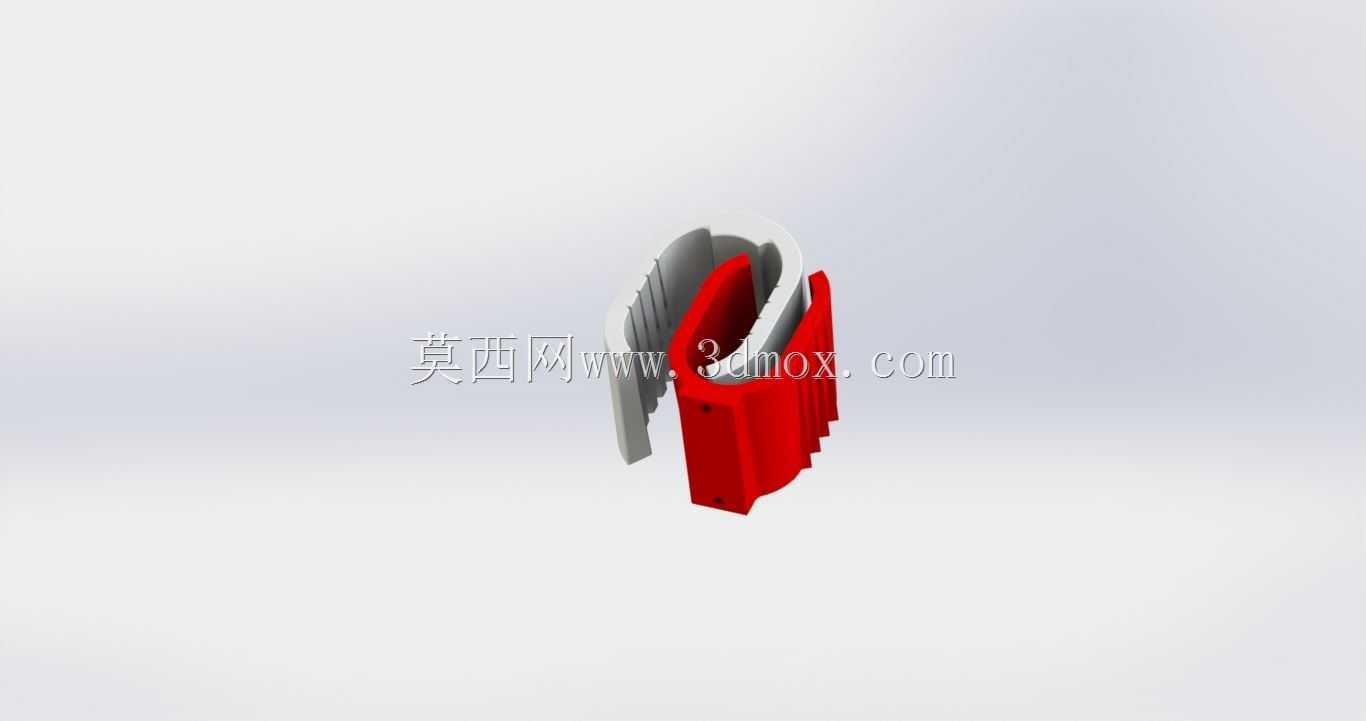

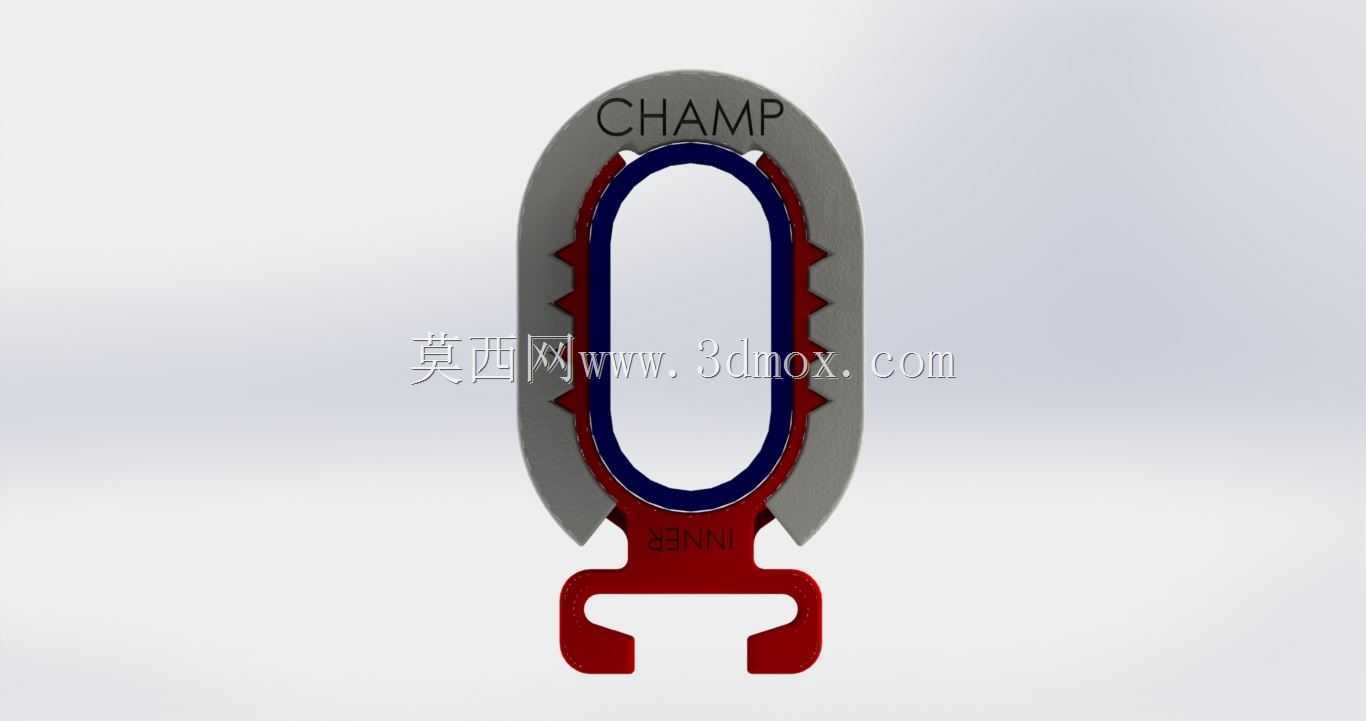

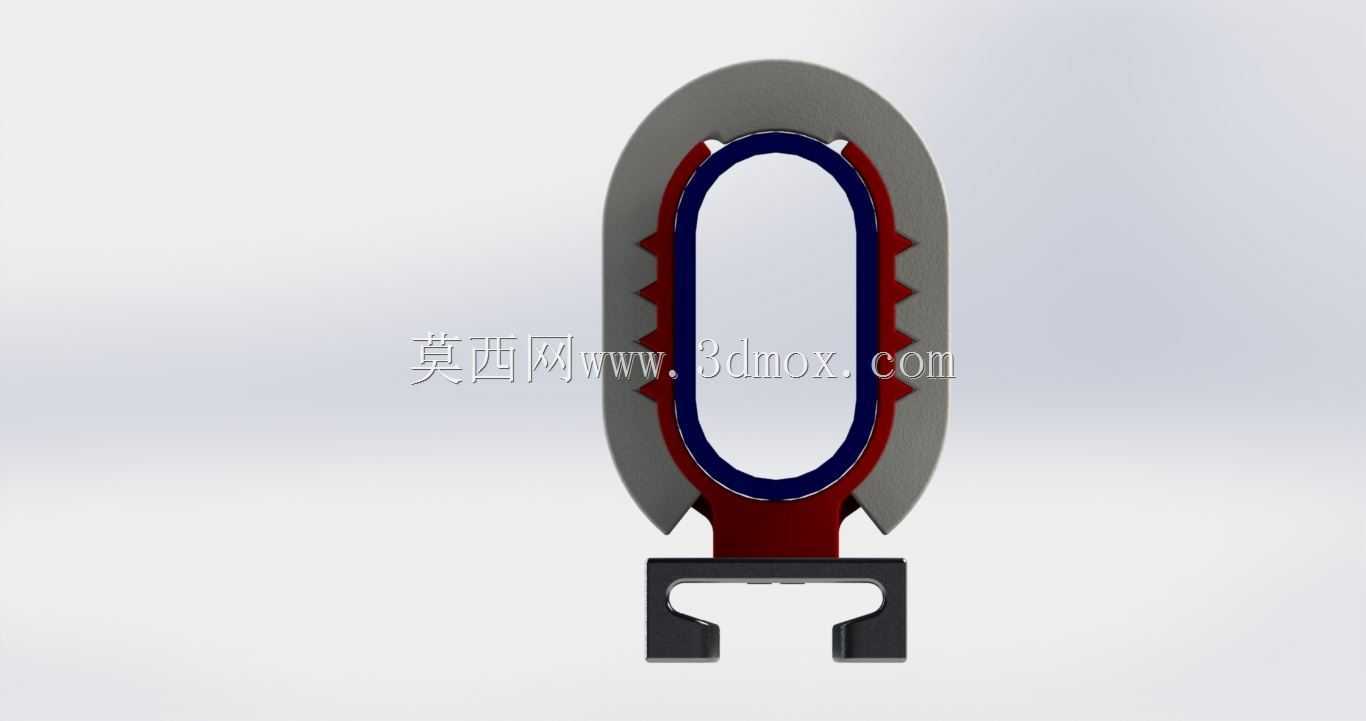

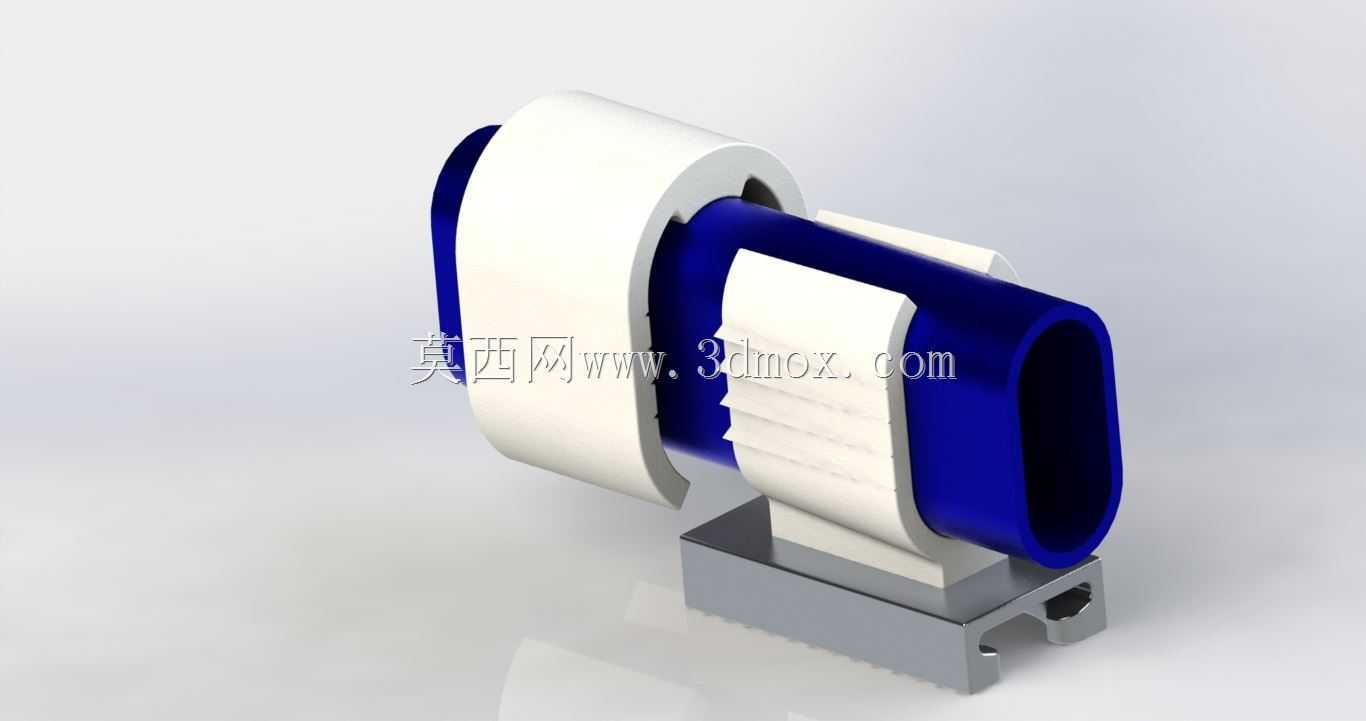

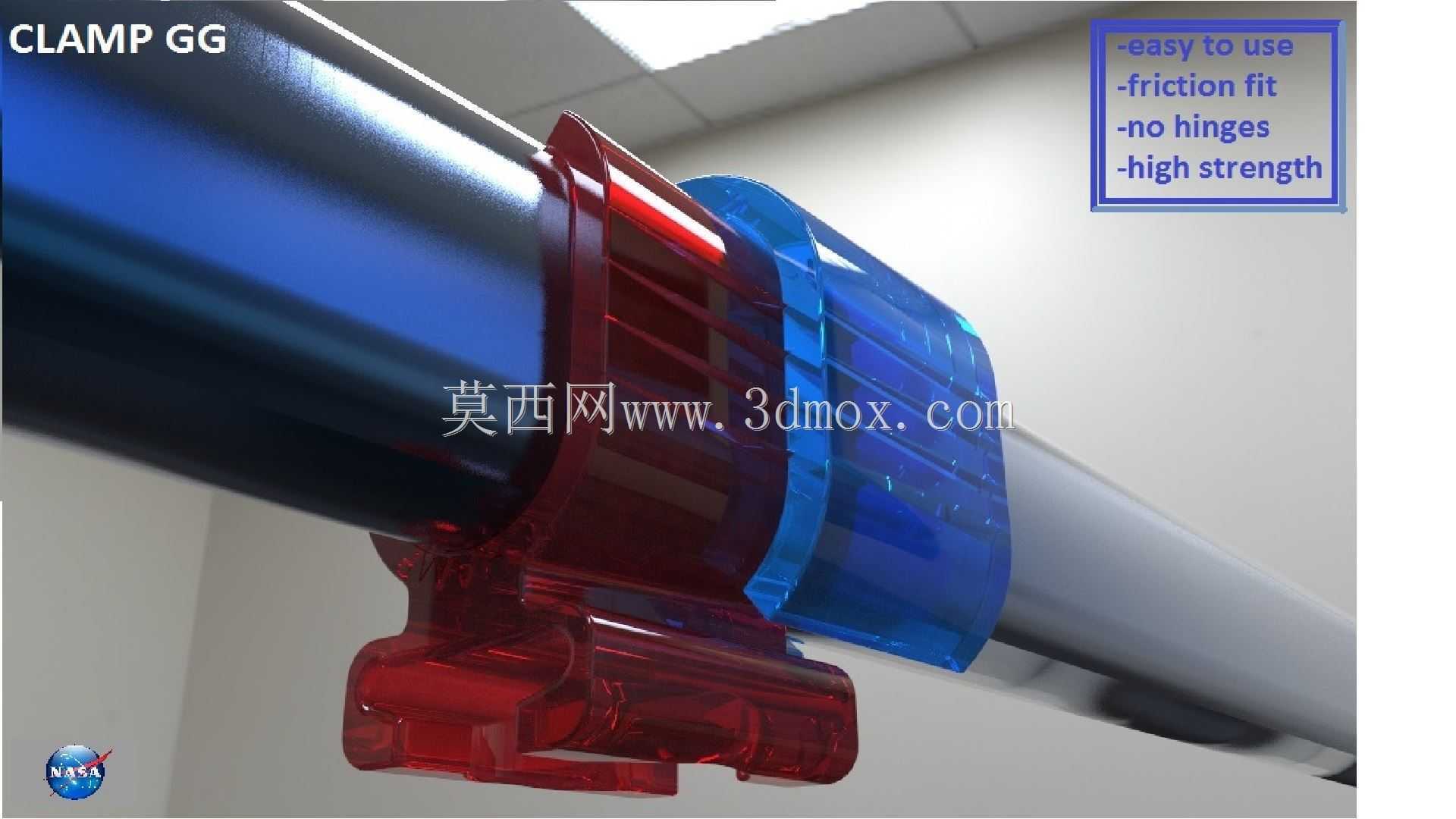

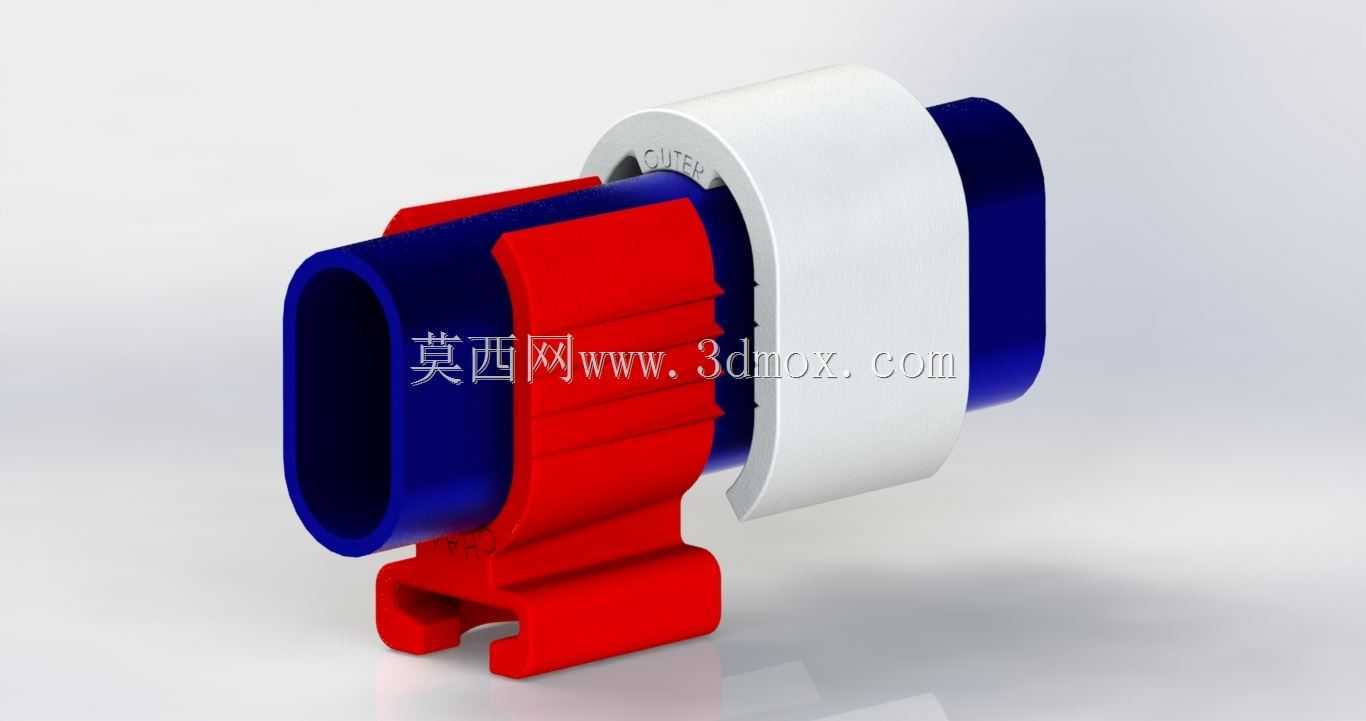

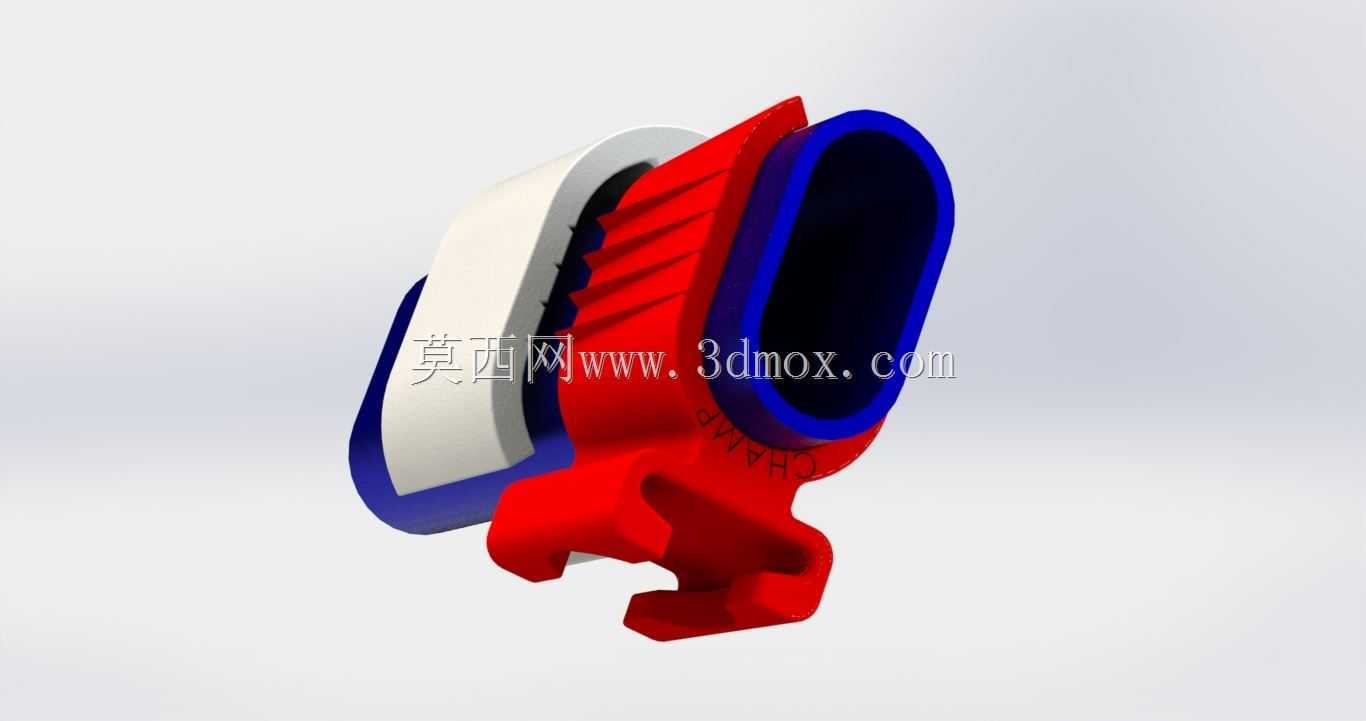

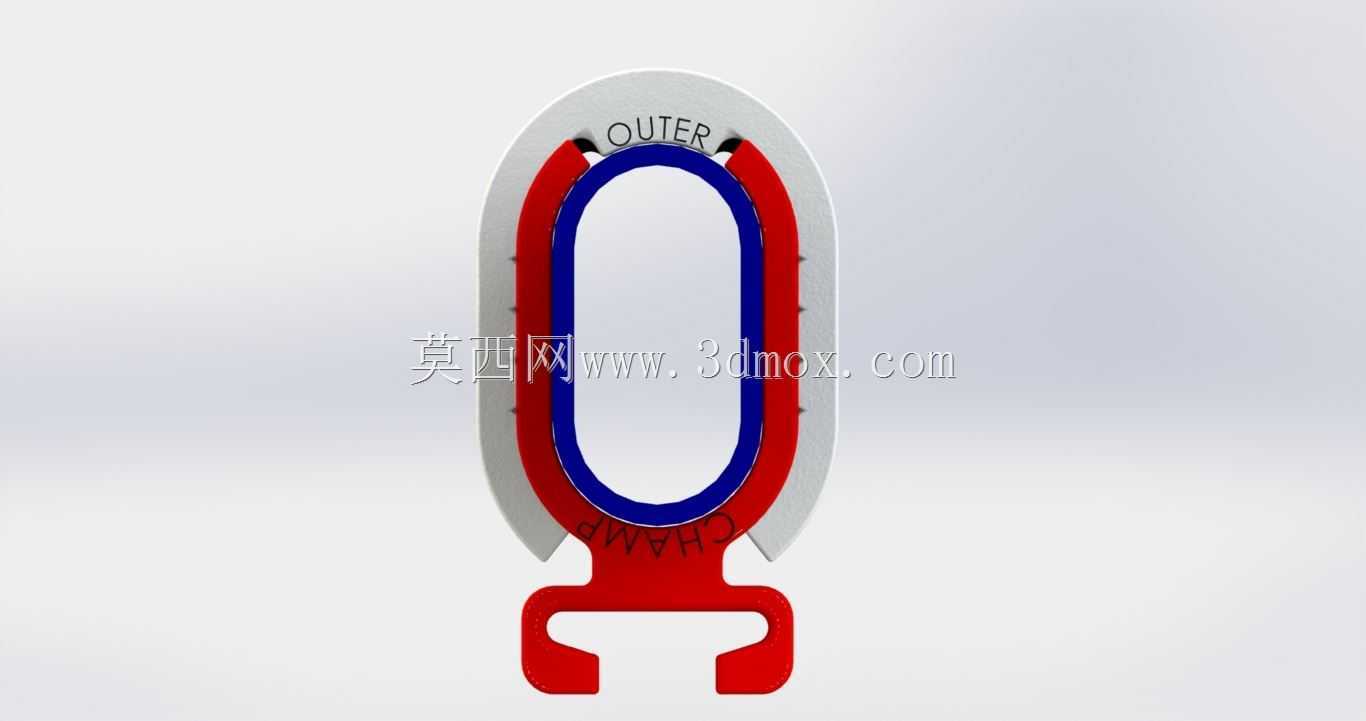

这类轨道锁紧夹具最初面向宇航场景下的管线、轻质构件快速装夹需求开发，核心解决无额外紧固件、无铰链结构下的可靠锁紧问题，适配轻量化装配、无工具快速拆装的作业场景，在航天管线布设、户外临时构件固定、模块化设备快速接驳场景中都有很高的适配性。从结构设计逻辑来看，整套夹具分为内外两个嵌套部分，外夹部分的内表面设计为锥形凸起结构，内夹部分对应设置滑动直槽，装配时只需将内外夹部分对准轨道施压，待节段越过轨道限位位置后，两部分会在压力作用下自动楔紧，完全依靠接触面的摩擦力实现锁紧，没有额外的销轴、铰链等易损活动部件，从根源上避免了铰链结构长期使用后的磨损松脱、异物卡滞问题。随着压入量的逐步增加，锥形面的楔紧作用会持续提升锁紧力，压入越深夹持越稳固，这种自紧特性刚好匹配振动工况下的防松需求，哪怕构件存在小幅窜动、摩擦损耗，楔形结构的自补偿特性也能维持足够的夹持力，不会出现常规卡箍受振动后松脱的问题。考虑到宇航场景下的极端使用条件，夹具的壁厚做了针对性加厚设计，内夹部分压装到位后可以抵抗一定程度的弯曲载荷，不会因为侧向受力出现开裂、脱开的问题，整体结构没有突出的棱角，装夹过程不会刮伤被夹持的管件或轨道表面。从安装边界来看，整套夹具装配完成后占用的总打印成型尺寸为61mm×42mm×30mm，适配常规直径的圆管、标准规格的轻型轨道安装，不需要在被夹持构件上做打孔、攻丝等预处理，也不需要额外的螺栓、卡簧等紧固件，单人徒手即可完成装拆作业，在空间受限、无法携带大量工具的作业场景下优势十分明显。设计过程中特意规避了复杂的曲面、薄壁易损结构，所有受力部位都做了圆角过渡，应力集中系数控制在很低的水平，哪怕采用常规的工程塑料3D打印成型，也能满足常规工况下的夹持强度要求，不需要额外做金属嵌件补强。摩擦 fit 的设计思路让这套夹具具备一定的容差能力，被夹持构件的尺寸存在小幅偏差时，依然可以通过调整压入量获得足够的锁紧力，不会因为加工公差导致装夹失效。
