商用车前防护弯曲式防撞底架结构

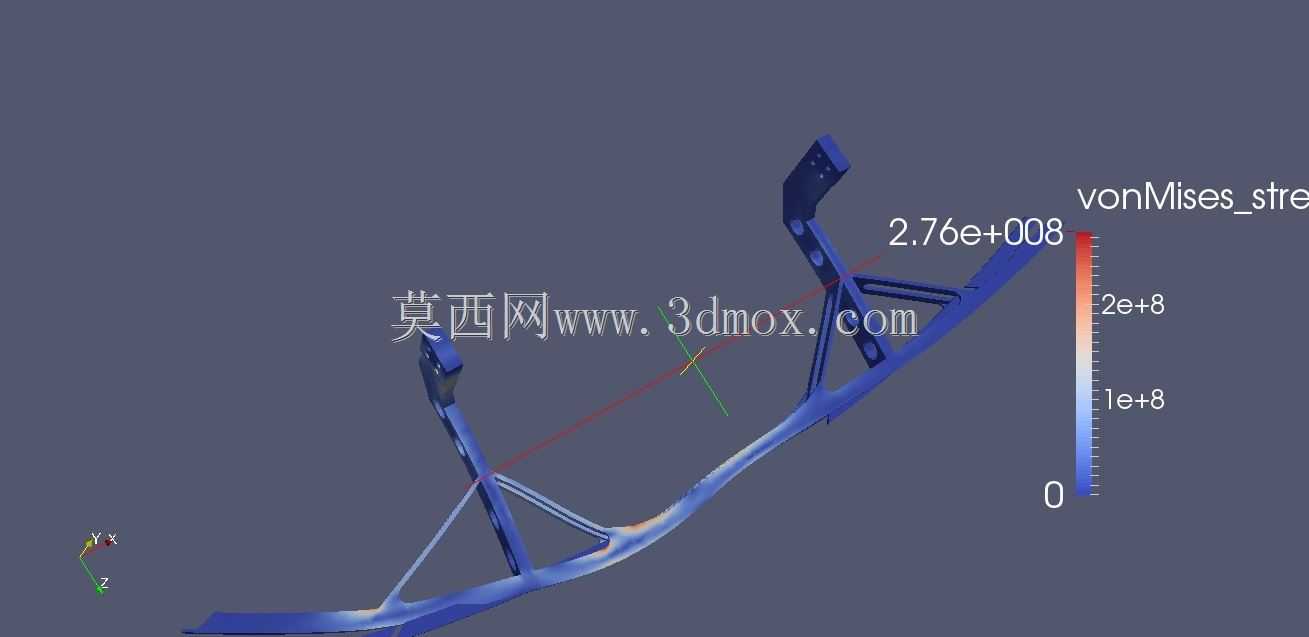

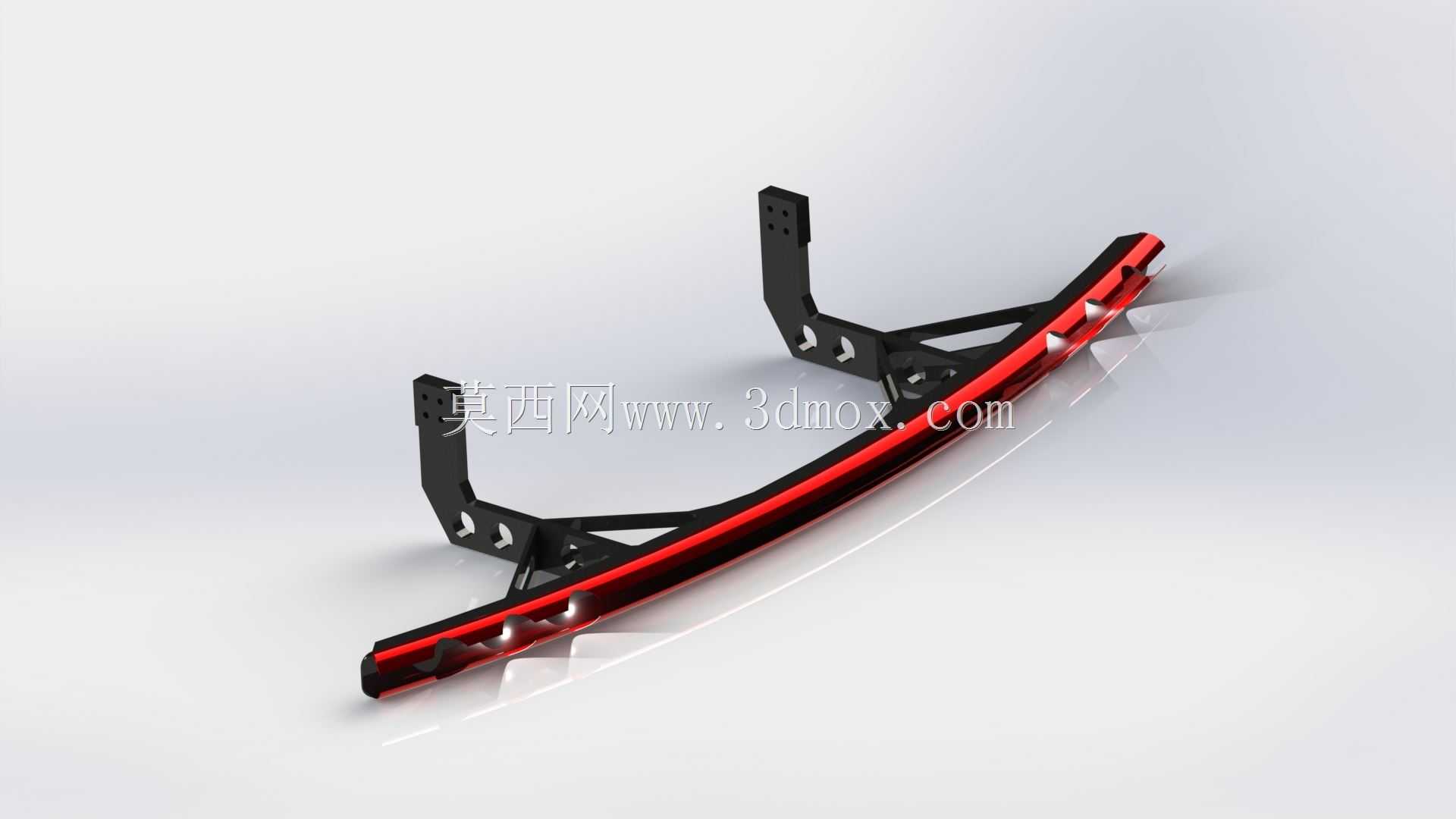

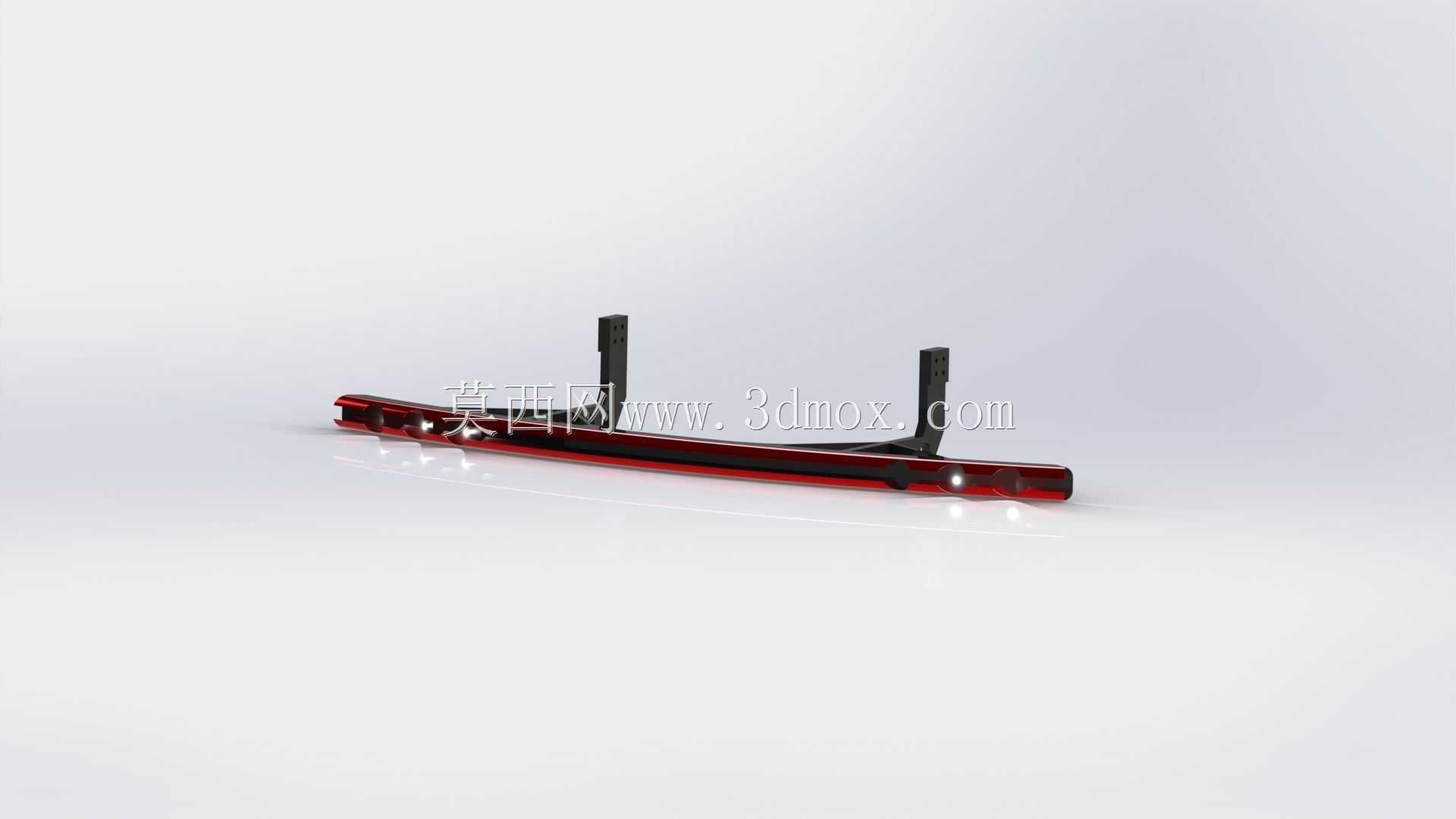

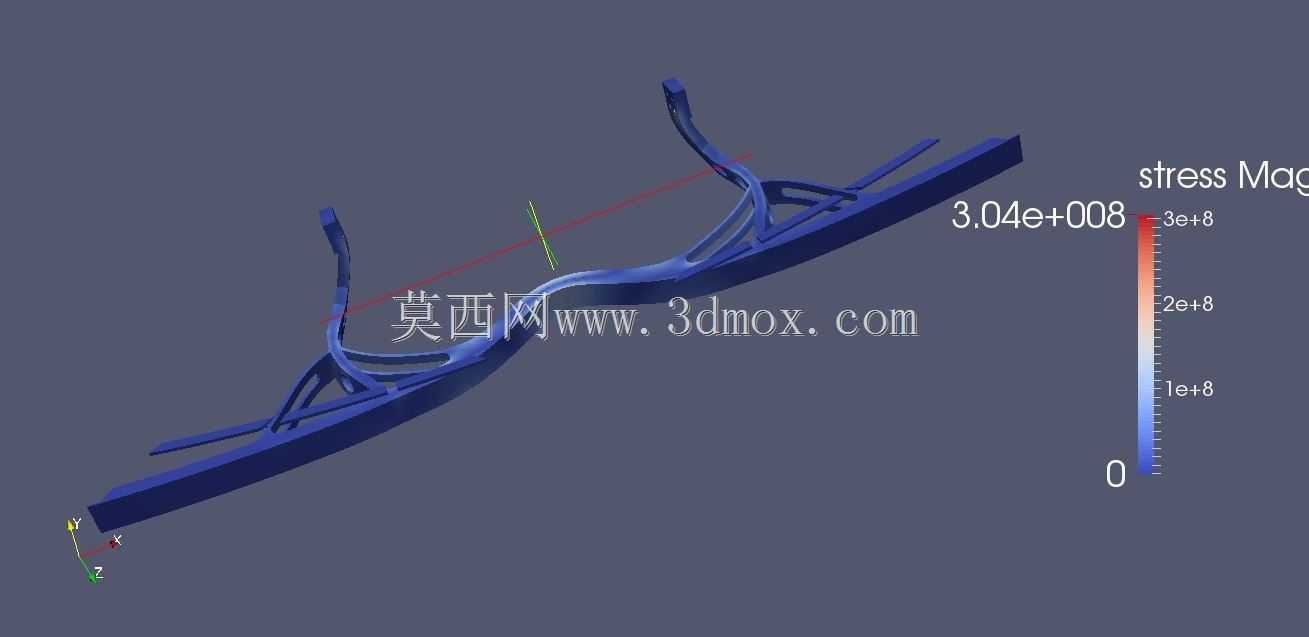

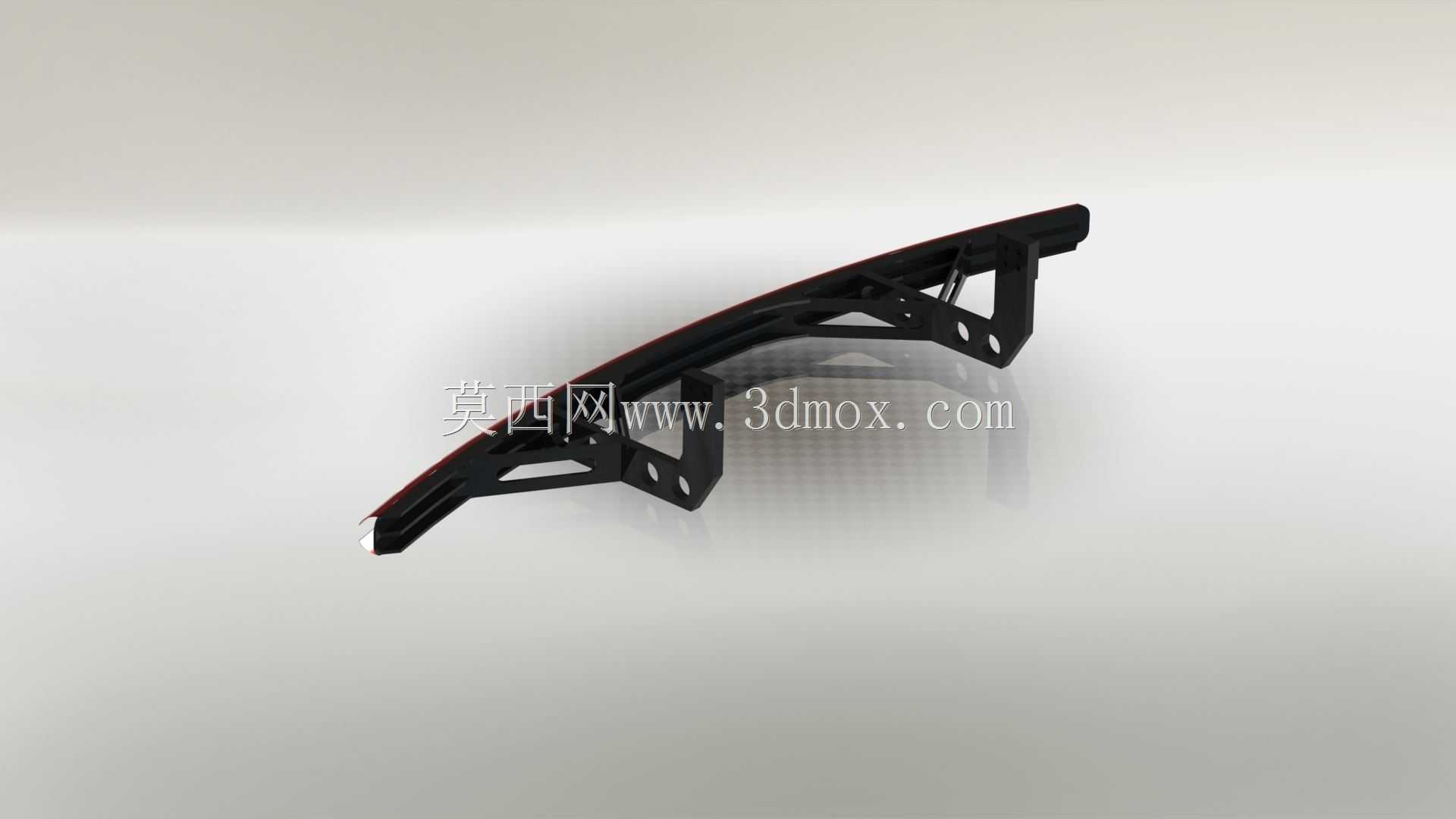

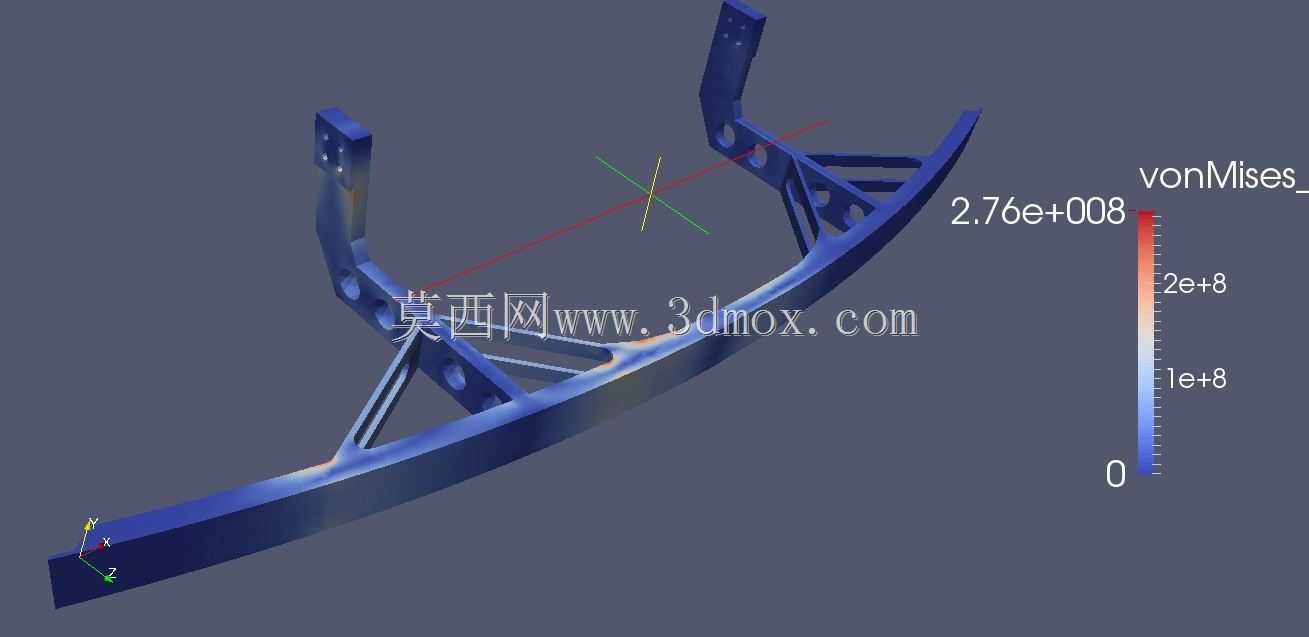

　　这款弯曲式前防护底架主要适配重型商用卡车的前部防护场景，安装位置位于驾驶室下方、前保险杠内侧的车架前端区域，日常行驶中可应对复杂路况下的低矮障碍物剐蹭、低速碰撞冲击，同时可作为前部辅助照明组件的安装载体，拓展车辆夜间行驶的照明覆盖范围。从结构设计逻辑来看，整体采用弧形弯曲的主受力梁结构，区别于传统直横梁的布局，弧形轮廓能够在整车宽度方向上拓展更大的防护覆盖面积，让防护范围向两侧轮眉区域延伸，减少防护盲区。主受力梁的拱形截面设计能够将正面受到的冲击载荷沿弧形轮廓向两侧的安装支臂传导，分散集中应力，避免单点受力导致的结构断裂，相比同重量的直型横梁，整体抗扭、抗冲击强度提升明显，整体重量控制在70kg左右，

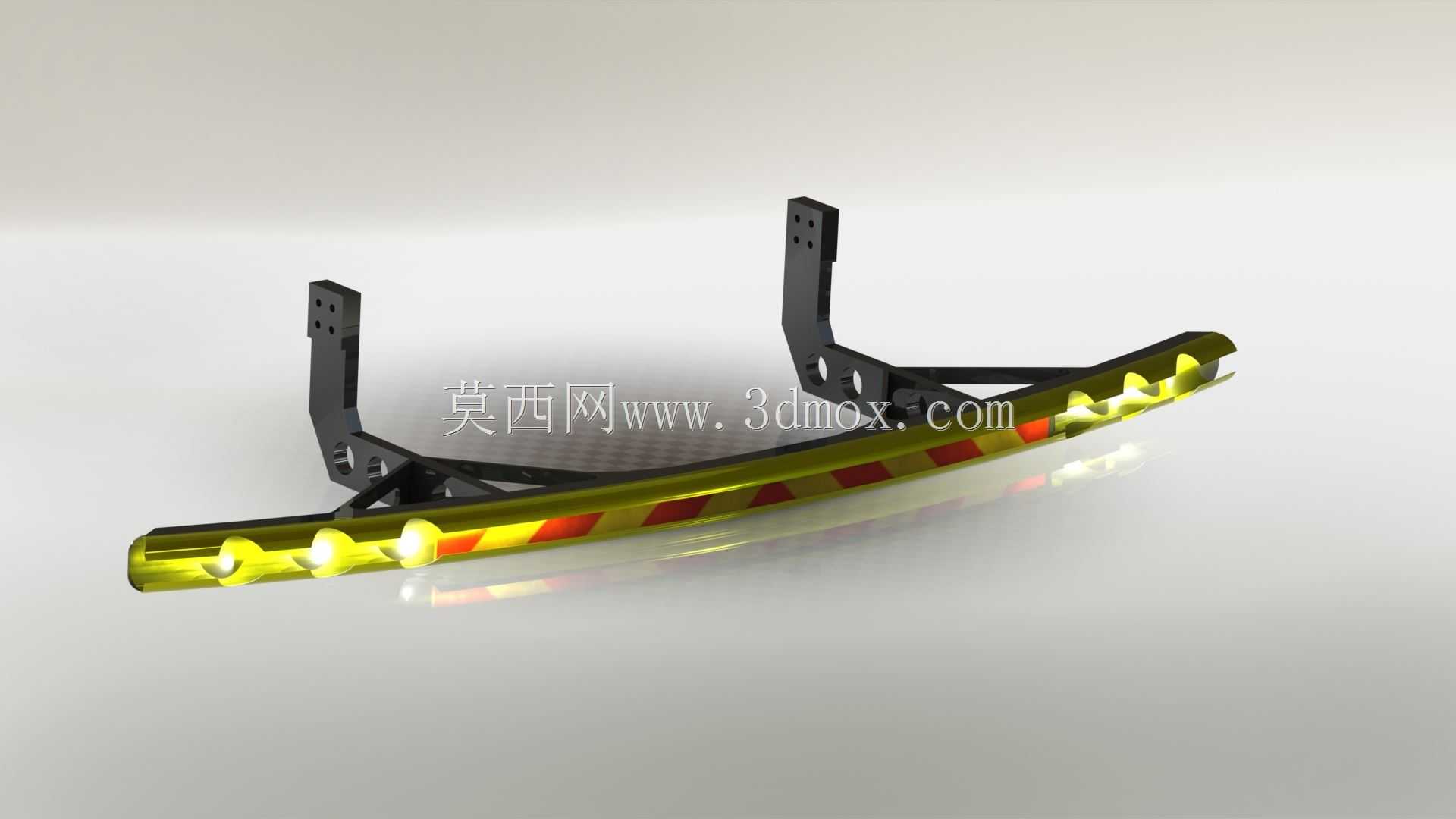

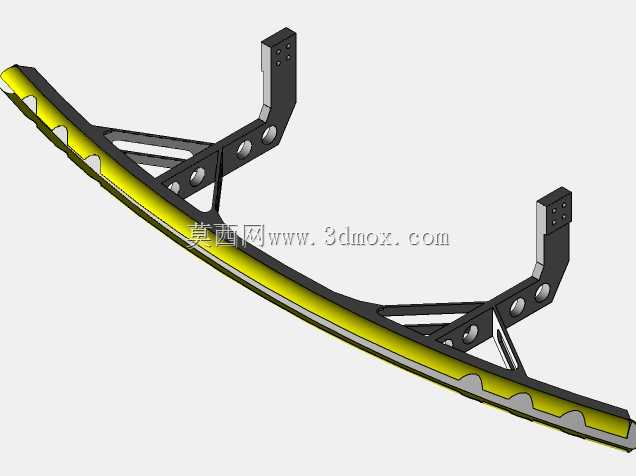

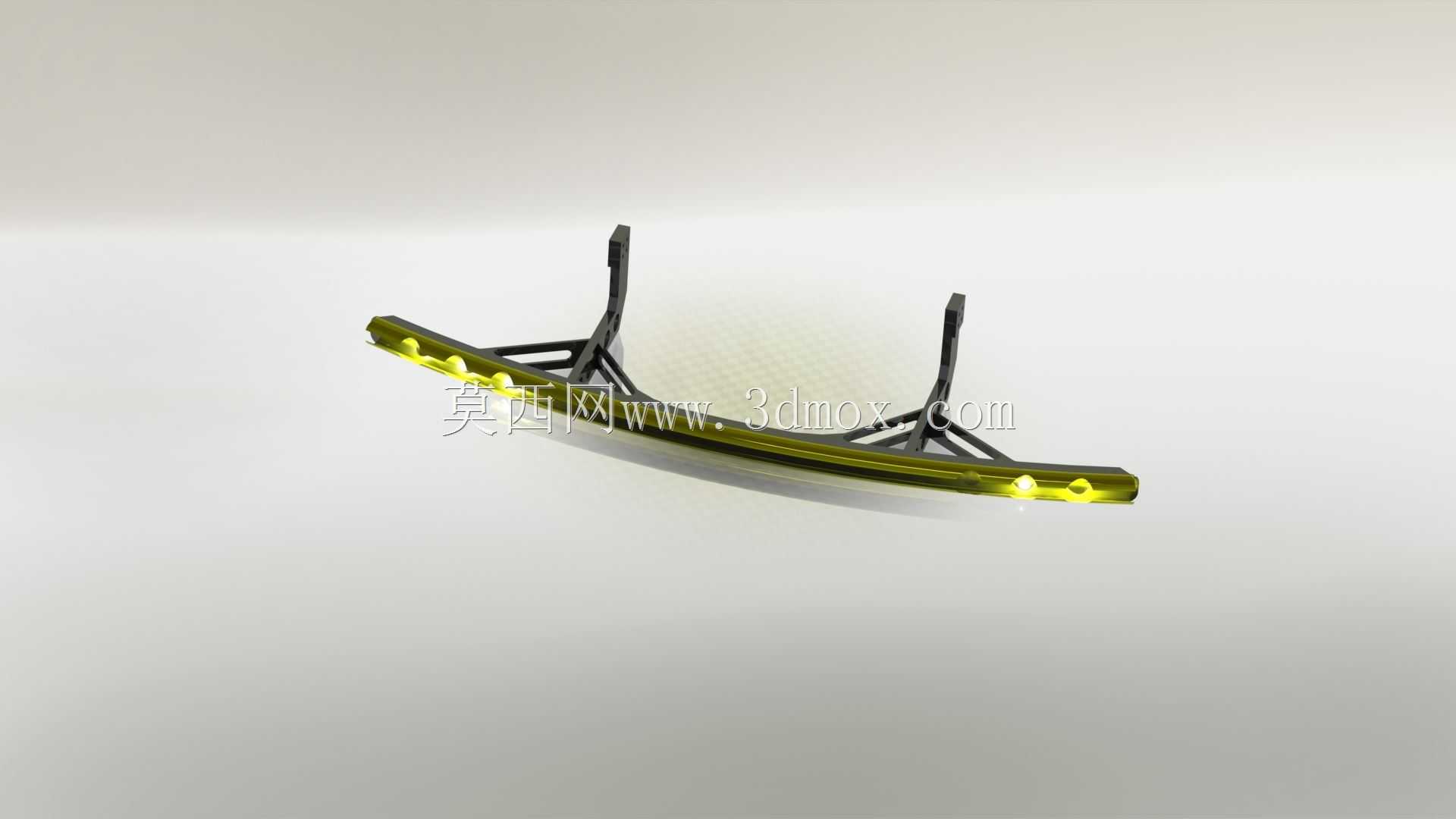

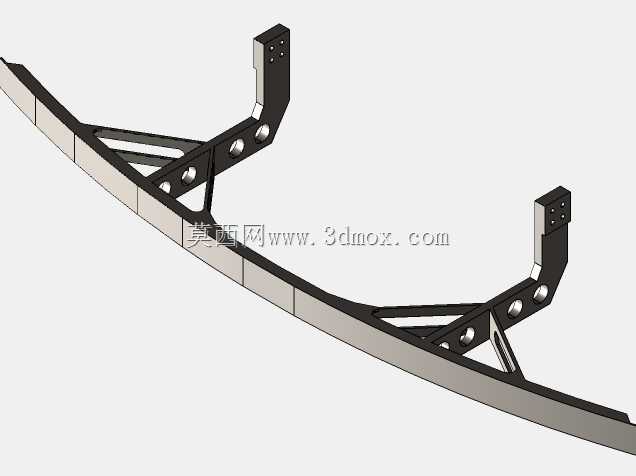

　　在保证结构强度的前提下尽可能降低附加重量，减少对整车轴荷分配的影响。两侧的安装支臂采用带多组安装孔的折弯支架结构，安装孔位预留了一定的调节余量，可适配不同型号卡车车架前端的安装孔距，无需对原车车架进行额外打孔改装，降低安装适配难度，支臂与主弧形梁的连接位置设置了三角加强筋结构，强化连接节点的抗剪切能力，避免碰撞过程中连接位置先于主体结构失效。主弧形梁的外侧预留了辅助灯具的安装槽位，可直接嵌入安装条形LED辅助照明灯，灯具走线可沿梁体内侧的预留走线槽布置，避免线路外露被剐蹭破损，梁体表面的警示标识区域可粘贴反光标识，提升车辆静止或低速行驶时的辨识度。在受力性能设计上，该结构并非追求刚性碰撞下的完全吸能，而是通过弧形结构的微量形变偏转，

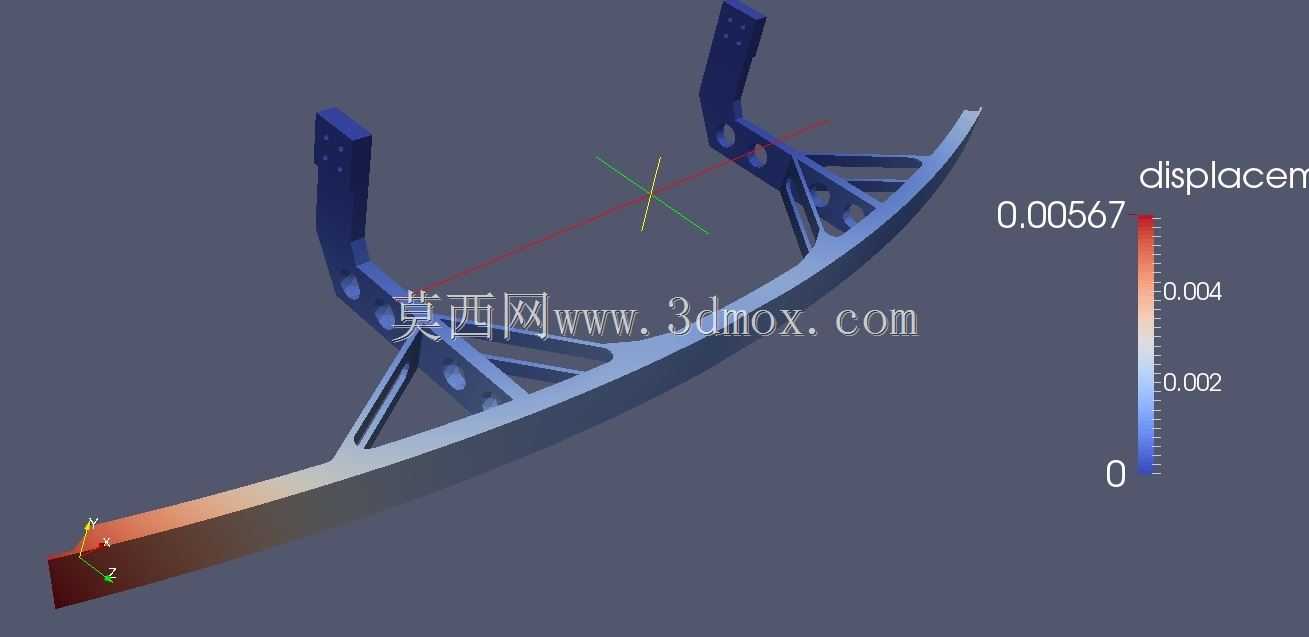

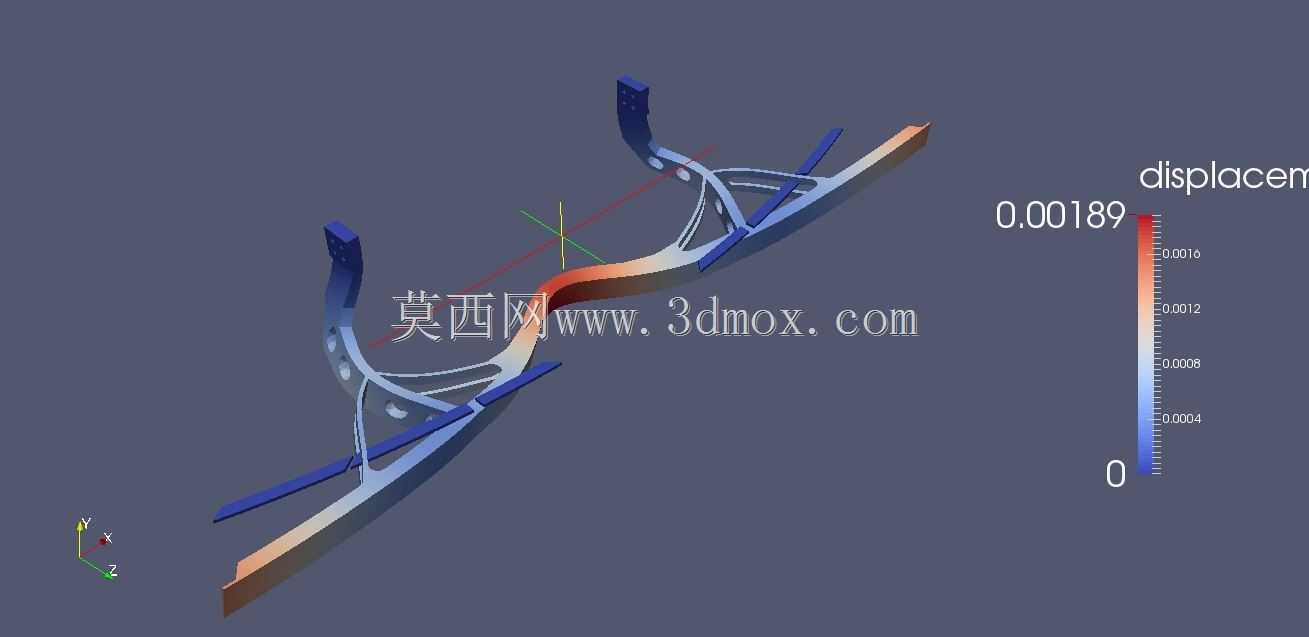

　　将正面冲击的部分能量转化为结构的扭转势能，减少冲击载荷直接传递到主车架的比例，降低低速碰撞下主车架变形的维修成本。日常使用场景中，该结构除了碰撞防护作用外，还可作为驾驶员上下车时的临时踩踏支撑点，因此梁体表面做了防滑纹理处理，踩踏区域的局部壁厚做了加厚处理，可承受成年人的踩踏载荷而不发生凹陷变形。安装边界方面，整体结构的最高点不超过车架上平面，最低点距离地面高度符合商用车通过性要求，不会影响车辆的接近角，避免非铺装路面行驶时出现托底剐蹭的情况，两侧支臂的安装位置避开了前部管路、线束的原有布置路径，安装过程中不会与原车部件产生干涉。
