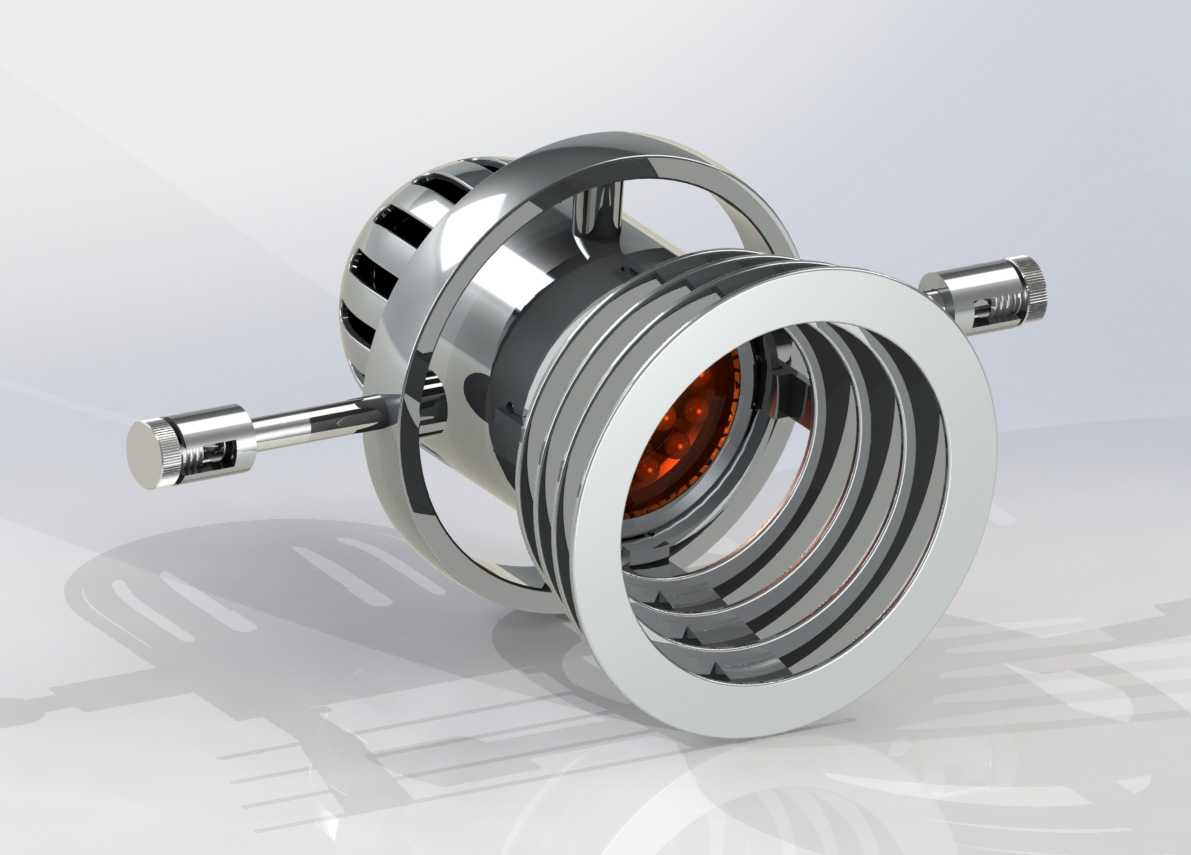

嵌入式带漫射结构LED聚光照明组件

这款带LED漫射器的聚光照明组件，主要面向低压车载作业照明、户外绳索配套作业照明、小型设备内嵌局部照明等场景设计，可适配12V直流供电环境，在工程车辆检修、户外绳索作业辅助照明、小型工业设备内部工位照明等场景中，能够提供兼顾聚光指向性与漫射匀光效果的照明输出，避免单一聚光带来的局部眩光问题，同时减少纯漫射照明的光效损耗。从实际用途来看，该组件既可以作为嵌入式安装的内嵌照明单元，嵌入设备壳体、车厢内饰板的预留开孔内，也可搭配绳索固定结构作为便携临时照明部件使用，适配多场景的灵活安装需求。在功能特性上，产品前端设置了多层环形漫射结构，能够将LED光源发出的集中光束进行分层漫射处理，中心区域保留足够的聚光照度满足远距离或重点区域的照明需求，边缘区域通过漫射环将光线柔化扩散，照亮聚光区域周边的过渡范围，减少明暗差带来的视觉疲劳；两侧设置的可调式固定销轴结构，可在安装后调整照射角度，适配不同的照射方向需求，后端的散热格栅结构能够快速导出LED工作产生的热量，保障长时间工作下的光源稳定性。从设计思路来看，整体采用环形嵌套式结构，将光源模块、漫射组件、散热结构、角度调节结构整合为同轴一体化单元，最大化压缩轴向安装空间，外层的环形固定法兰可直接卡入预设的安装开孔内，无需额外的复杂固定件，降低安装难度；金属材质的外壳既能够提升结构强度，抵御作业场景中的磕碰、摩擦损伤，也可辅助提升整体散热效率。在外形尺寸与安装边界上，产品整体为同轴圆柱类结构，前端漫射环的外径为安装匹配的最大边界尺寸，安装时预留的开孔尺寸需匹配前端环体直径，后端的散热段直径小于前端环体，可直接嵌入安装腔内部，两侧的调节销轴突出于主体侧面，安装时需在开孔两侧预留对应的销轴避让槽，整体轴向嵌入深度可根据安装腔的深度进行适配，销轴的调节行程可支持正负三十度范围内的角度调整，满足不同照射方向的调整需求，绳索适配的固定结构可兼容常规直径的户外作业绳索，无需额外的转接固定件即可实现快速挂载。
