DB9孔式板载串口连接器结构设计

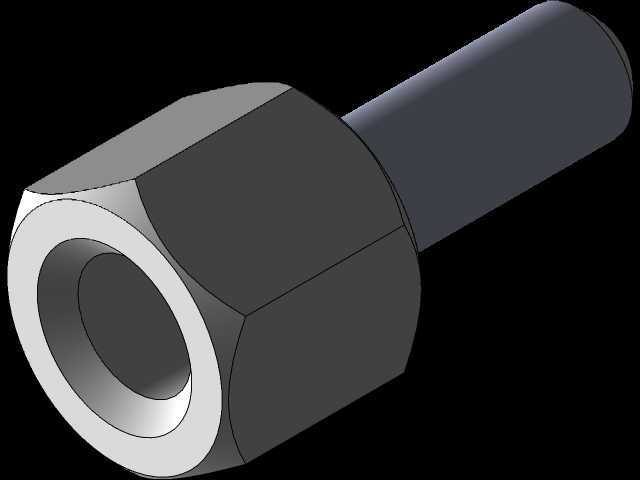

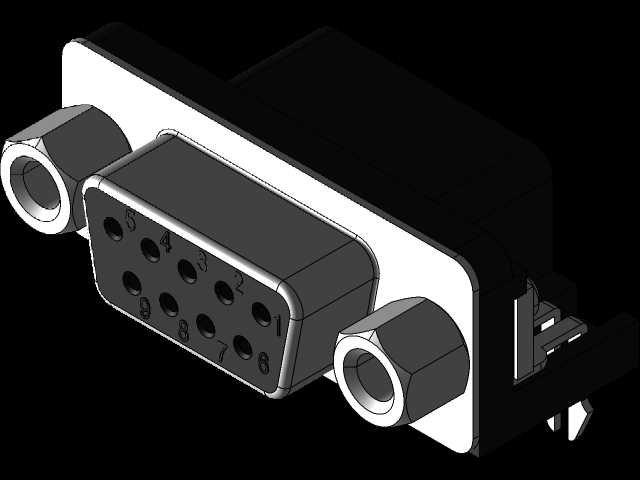

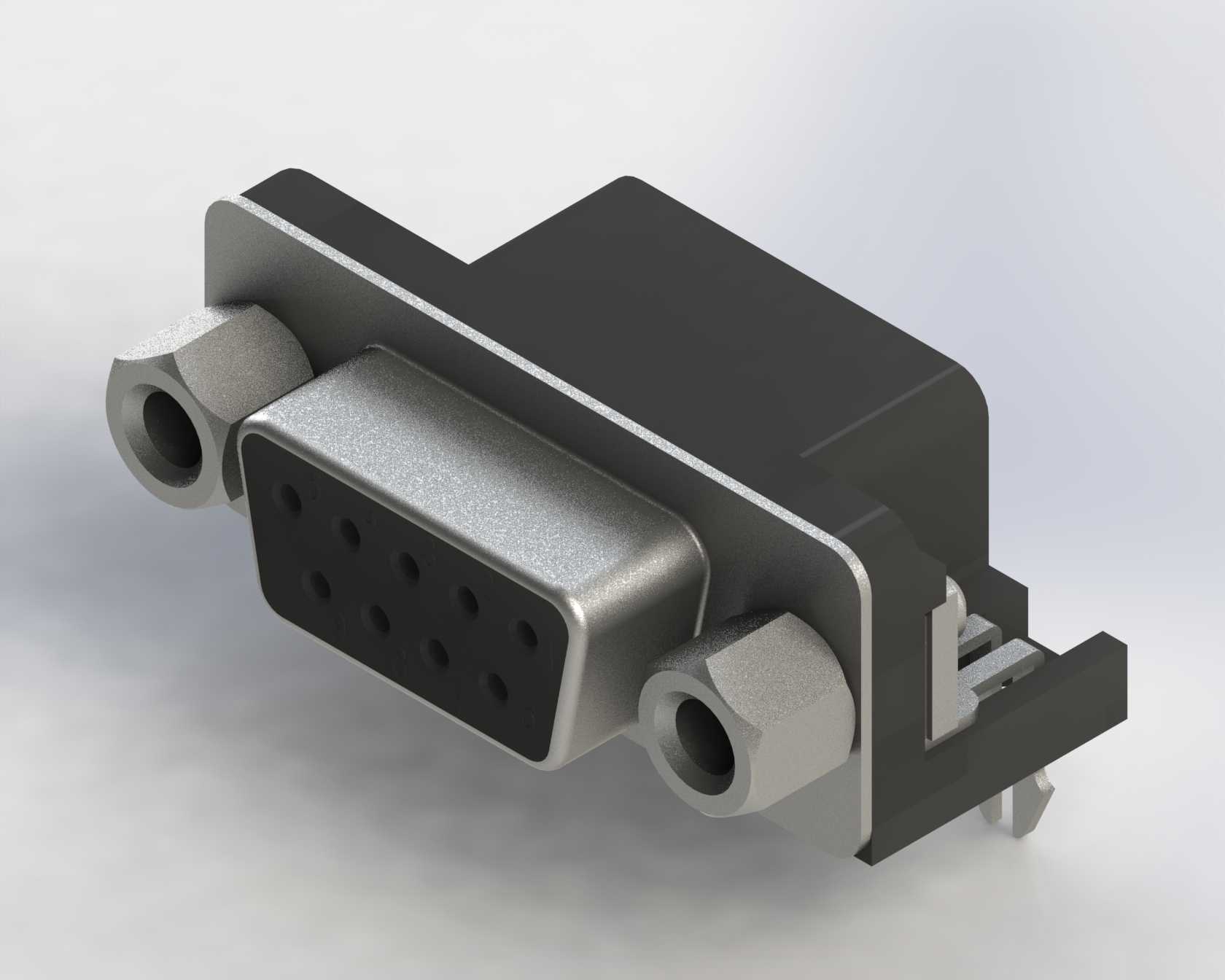

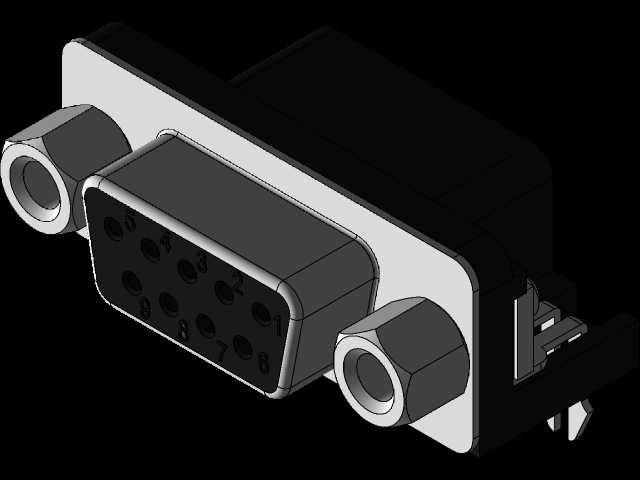

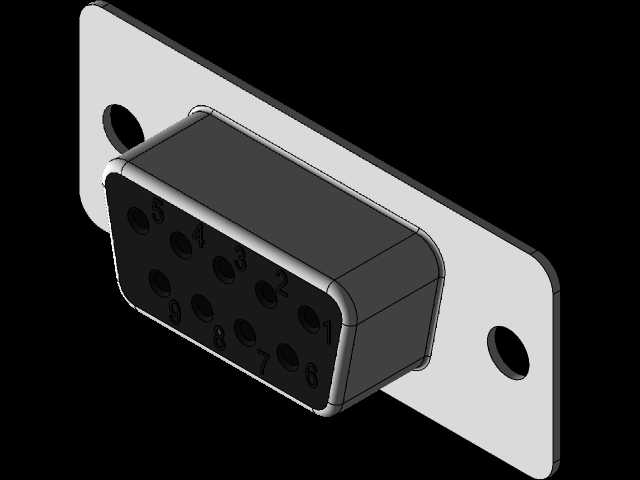

这款DB9孔式连接器是工业通讯、工控设备领域应用极为广泛的接口部件，主要承担设备间串行数据传输的物理连接功能，常见于工业控制机柜、老式计算机外设、通讯测试仪器、数控设备的信号交互端口，能够在复杂电磁环境下稳定传输低速串行信号，保障设备间指令与数据的可靠传递。产品采用D-SUB标准接口形态，前端为9孔式接触端布局，孔位按照标准RS232串口定义排布，能够与对应公头连接器实现精准对位插接，避免错插导致的信号短路或设备损坏。两侧集成带内螺纹的金属固定柱，安装时可通过螺丝与对接端锁紧，大幅提升连接抗振性能，避免设备运行过程中因振动出现接口松脱、信号中断的问题。主体外壳采用阻燃绝缘工程塑料注塑成型，接触端子采用铜合金基材镀镍处理，既保障了信号导通的低阻抗特性，又具备优秀的抗氧化、耐腐蚀能力，可适应工业现场温湿度波动、轻度油污的使用环境。尾部设计为直插板载焊接结构，引脚间距符合标准PCB板载安装规范，能够直接通过波峰焊或手工焊接固定在设备主板上，安装定位精准，焊接后引脚与主板结合强度高，可承受多次插拔的外力冲击而不出现焊盘脱落问题。整体外形采用带法兰边的矩形结构，法兰边突出主体外壳，安装时可贴合设备面板或PCB板面，既能够遮挡安装开孔的缝隙，提升设备外观整体性，又能在插拔过程中分散受力，避免接口本体受外力挤压出现形变。设计过程中充分考虑了量产装配的工艺性，塑料外壳采用卡扣式组装结构，无需额外螺丝固定即可实现上下壳体的紧密扣合，内部端子嵌件与壳体注塑时一体定位，减少了后续装配工序的定位误差，保障每一个成品的接口对位精度。金属固定柱与塑料壳体采用嵌件注塑工艺结合，固定柱与壳体之间无松动间隙，锁紧螺丝时不会出现固定柱跟转的问题，大幅提升现场安装的操作效率。接口接触端的金属屏蔽壳采用锌合金压铸成型，包裹在胶芯外侧，能够有效屏蔽外界电磁干扰对传输信号的影响，提升信号传输的稳定性，尤其适合在变频器、伺服驱动器等强电磁干扰源附近的设备上使用。安装边界方面，法兰边的安装孔位间距符合D-SUB9标准安装尺寸，设备面板开孔时只需按照标准尺寸加工即可适配，无需额外定制开孔，降低了设备壳体的加工成本；尾部引脚伸出长度适配常规厚度PCB板的焊接需求，焊接后引脚不会突出主板背面过多，避免与机箱内其他部件产生干涉。
