美式七芯拖车连接插座结构设计

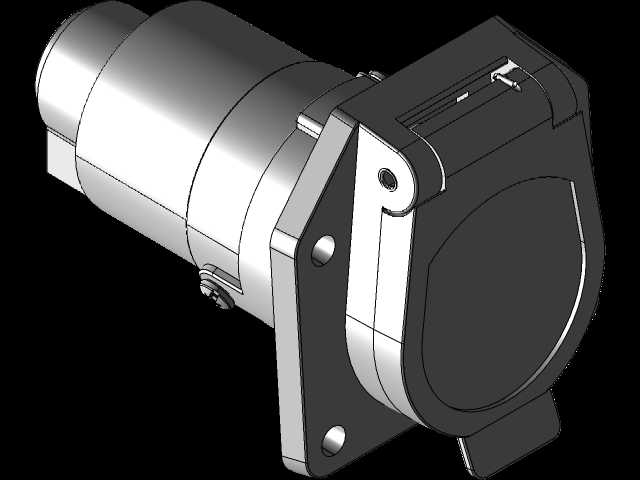

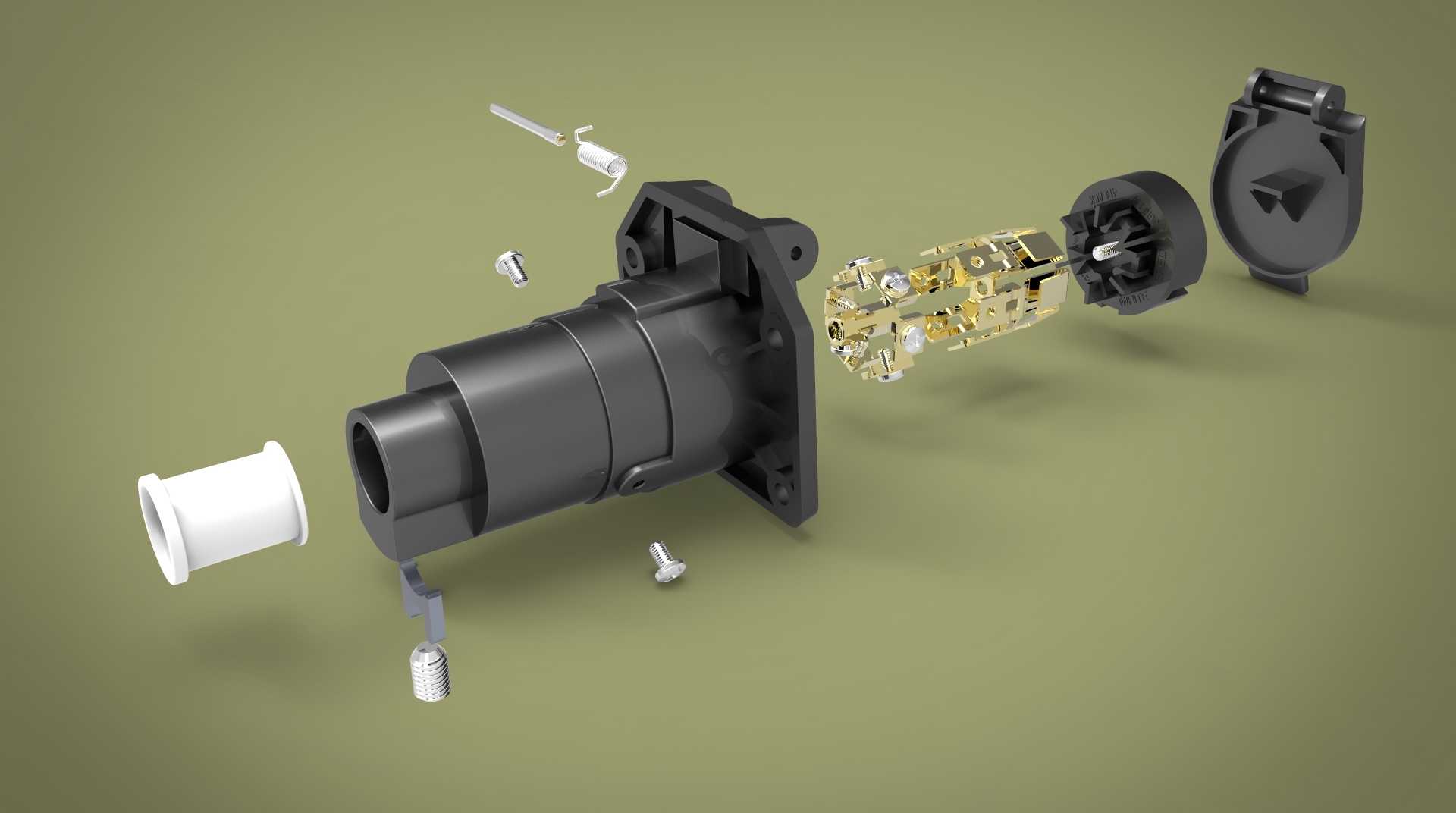

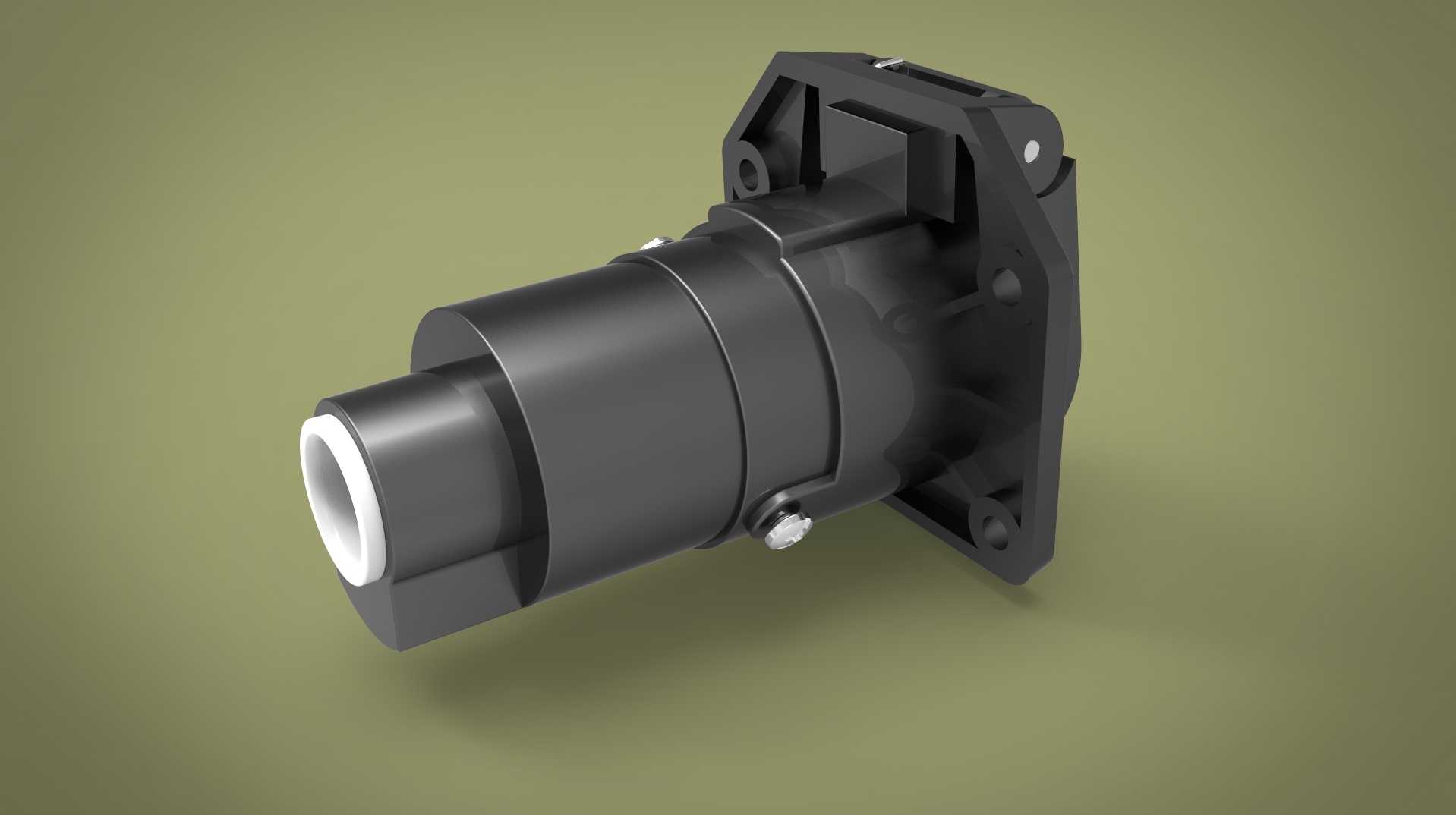

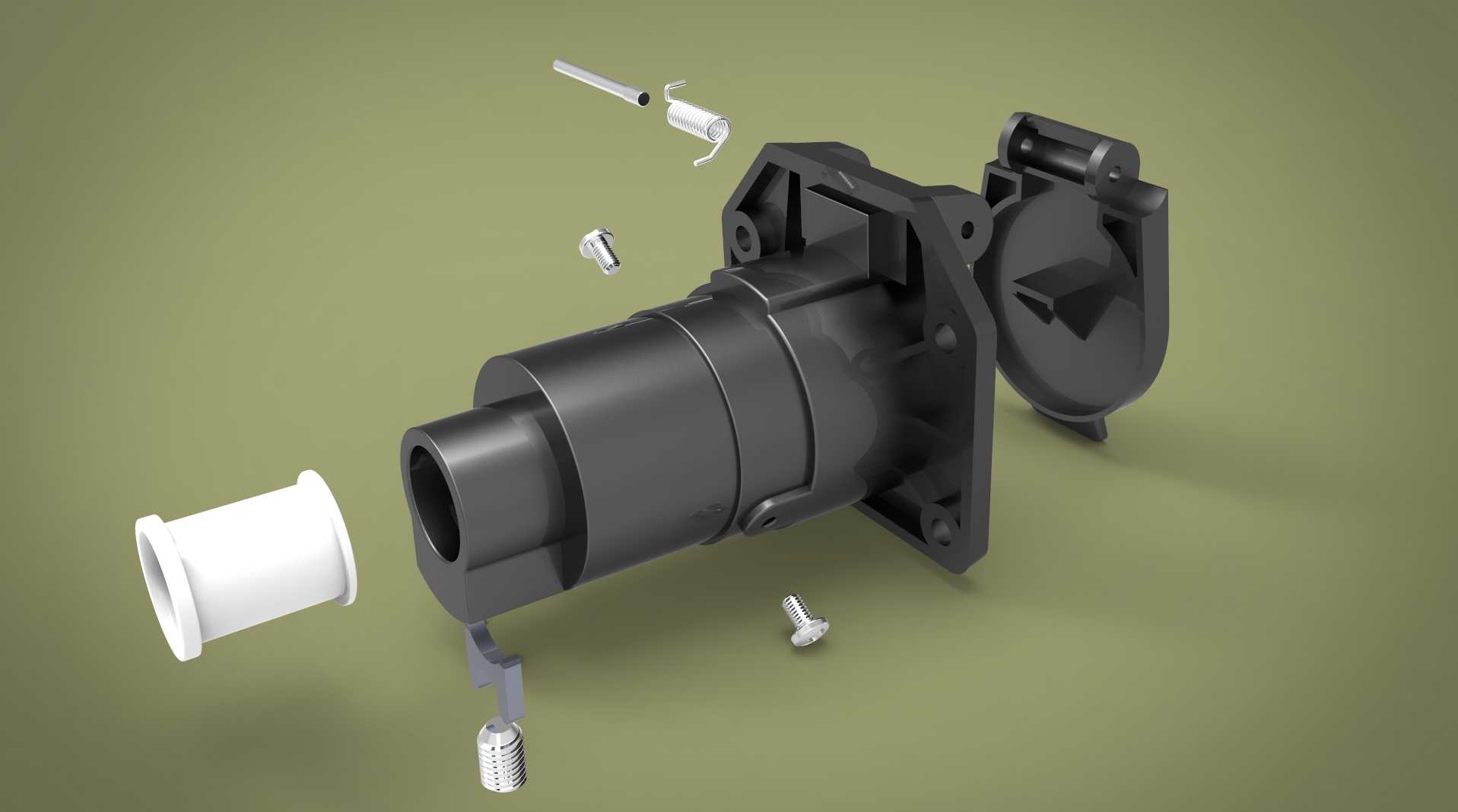

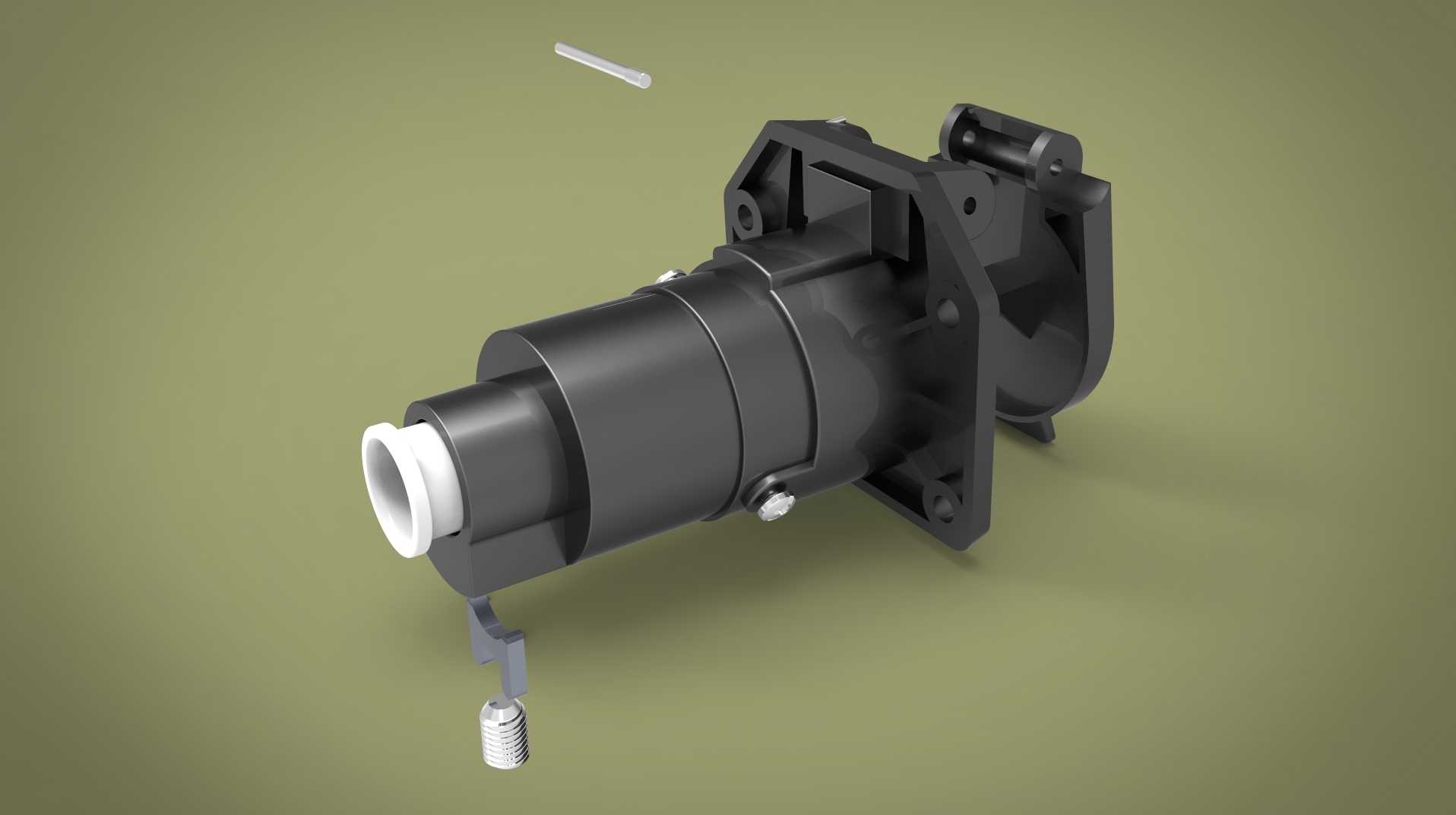

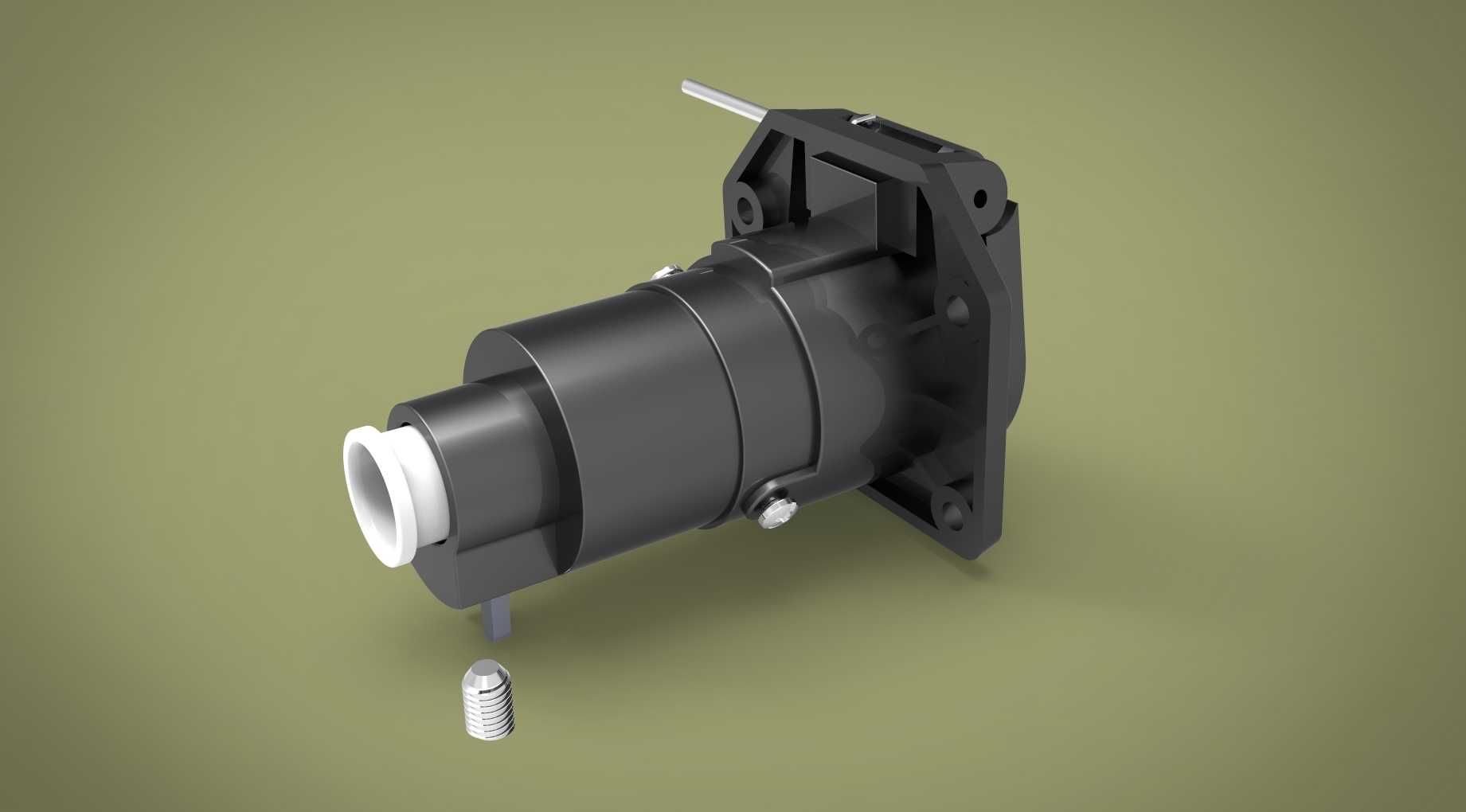

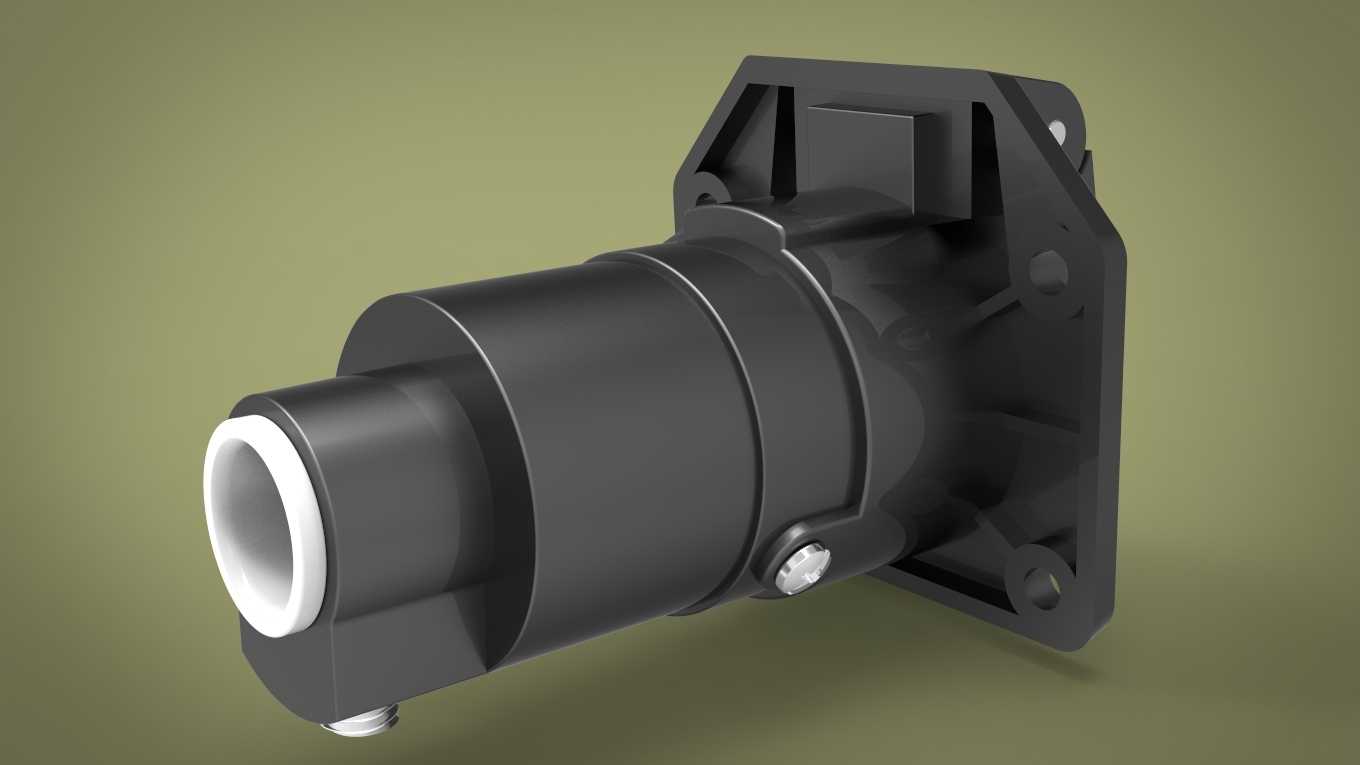

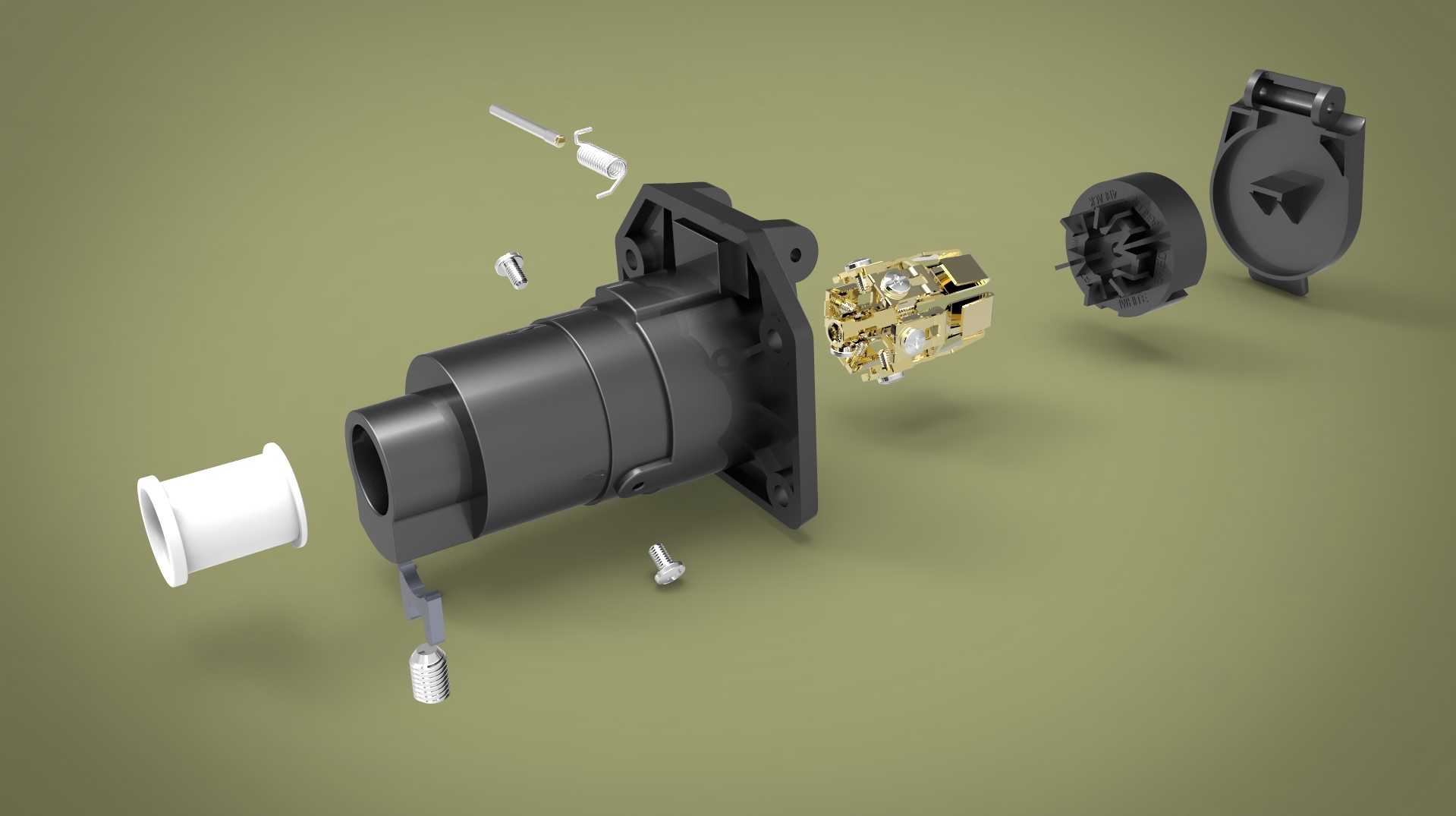

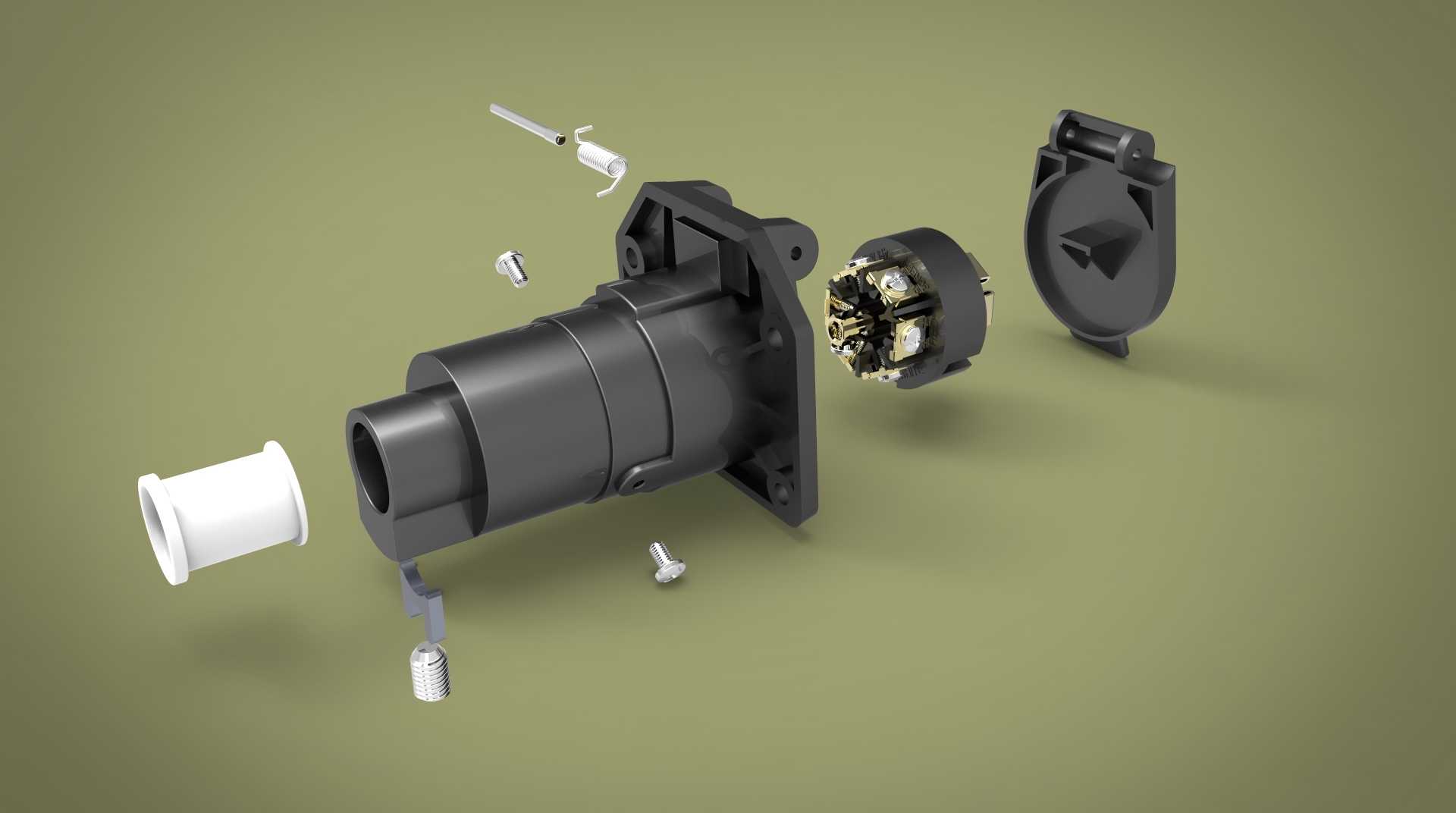

该款拖车连接插座主要应用于牵引车辆与挂装拖挂单元之间的电路连通场景，覆盖民用旅居拖挂、货运轻型挂车、农用机具拖挂、特种作业小型拖载设备等多类使用场景，是拖挂体系中承担灯光信号、制动信号、辅助供电等电路传输的核心连接部件，直接决定拖挂单元与牵引车之间的信号同步可靠性，是道路拖挂行驶安全的关键功能部件。在实际使用过程中，该插座固定安装于牵引车尾部的预留安装位，与拖挂端的对应插头配合锁紧，可实现牵引车转向灯、刹车灯、示宽灯、倒车灯的信号同步传输，同时可为拖挂单元的辅助用电设备提供稳定的电路通路，避免拖挂行驶过程中因信号缺失引发的道路安全风险。从功能特性来看，该插座采用法兰式安装结构，安装基座带有加强筋结构设计，可承受车辆行驶过程中的持续振动与外力冲击，避免长期使用后出现基座开裂、安装松动的问题；插合端采用带定位导向的柱形结构，可实现插头的快速对位插合，内部接触件采用分层排布设计，不同回路之间设置绝缘隔离结构，避免多电路并行传输时出现信号串扰、短路等问题；插座外露的接口端设置有密封防护结构，插合状态下可阻挡雨水、扬尘进入接触腔，适配户外复杂天气下的使用需求，侧面设置的锁紧定位结构可在插头插合后实现机械锁止，避免车辆颠簸导致的连接松脱。从设计思路来看，该产品优先考虑车载场景的可靠性需求，整体外壳采用高强度绝缘工程材料，兼顾绝缘性能与抗冲击、耐老化性能，安装法兰的孔位尺寸严格匹配通用拖车安装的标准孔距，可直接替换同规格的传统插座产品，无需对牵引车尾部安装位进行二次改造；内部接触件采用弹性接触结构，可在长期插拔使用后保持稳定的接触压力，降低接触电阻过大带来的信号衰减、发热等问题，接口内部的白色绝缘衬套采用耐磨绝缘材质，既可以对插针进行定位防护，也可以在插拔过程中引导插头对位，减少插针弯折、接触件磨损的概率。从安装边界来看，该插座的法兰安装面为方形结构，四个安装孔对称分布于法兰边角位置，安装孔距适配主流美式拖车的安装预留尺寸，插座主体向车身后方突出的长度经过优化，既保证足够的内部接触件安装空间，也避免突出长度过大导致的倒车剐蹭、外力磕碰风险，插座整体的径向尺寸控制在合理范围内，不会占用尾部过多的安装空间，可适配不同车型的尾部安装布局，安装完成后插座的插合端面与车身安装面保持平行，可保证插头插合后的受力均匀，长期使用不会出现单侧受力导致的结构变形。
