外螺纹连接式可调式减压阀三维结构

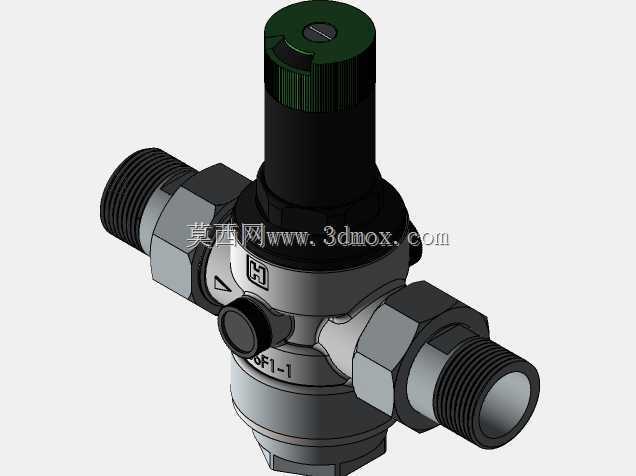

　　这款减压阀的三维结构完整还原了工程现场常用的支管减压类阀件的全部细节，建模过程中完全参照实际量产阀件的装配逻辑搭建，没有做简化处理，每一处配合面、螺纹段、调节结构都对应实际加工与装配要求。从应用场景来看，这类阀件主要用在民用供水支管、小型气动设备支路、净水设备前端、小型液压试验台支路等位置，作用是把上游较高的管路压力稳定降到下游设备允许的工作压力区间，避免高压冲击损坏后端的精密器件、密封件或者用水器具，很多高层住宅的入户支管、商用饮水机的进水端、小型空压机的出气支路都能看到同结构阀件的身影。

　　从功能特性来看，这款阀采用直动式膜片减压结构，顶部的滚花调节帽是压力调节端，旋转调节帽可以改变内部弹簧的预压缩量，从而设定下游的输出压力，调节帽上的一字槽可以配合螺丝刀做精细微调，也可以直接用手拧动完成粗调，滚花纹理是按照实际注塑件的防滑纹理建模的，和实物的触感设计完全一致。阀体侧面的小圆堵头是压力表取压口或者压力检测口，现场安装时可以在这里接小型压力表实时监测下游输出压力，不需要额外在管路上开孔取压，这个接口的螺纹规格和阀体进出口螺纹做了匹配设计，不用额外加工转换接头。阀体上刻印的流向箭头在模型里做了细节还原，安装时必须按照箭头指向和流体流向保持一致，反向安装会导致阀件无法正常减压，甚至出现内部膜片损坏、压力失控的问题。

　　设计思路上，这款阀采用了三通式的结构布局，进出口在同一水平轴线上，顶部垂直布置调节机构，这种布局的好处是安装时不需要改变管路的走向，直接串接在水平管段上就可以，占用的竖直空间比角式减压阀更小，适合安装在管井、设备内部这类空间局促的位置。阀体的进出口采用外螺纹连接形式，螺纹段的长度、螺距都参照常用的管螺纹标准设计，安装时配合活接螺母或者内螺纹接头就可以完成固定，不需要焊接或者法兰连接，拆装维护非常方便，后期更换内部密封件或者膜片的时候，只需要把阀从管路上拧下来就可以拆解，不用改动周边的管路布局。

　　外形尺寸与安装边界方面，这款阀的进出口轴线到阀体最底部的距离、调节帽顶部到进出口轴线的高度都做了1:1还原，建模时考虑了实际安装的操作空间：调节帽顶部预留了足够的手指操作空间，不需要额外的加长工具就可以完成压力调节；侧面的取压口堵头周边预留了扳手拧动的空间，安装或者拆卸堵头的时候不会和阀体其他结构产生干涉；阀体中部的六角结构是安装时的扳手受力位，建模时还原了六角的对边尺寸，现场安装时可以用普通活动扳手或者对应规格的开口扳手卡住这个位置，拧动阀体完成和管路的对接，不会因为受力位置不合理导致阀体表面镀层损坏或者阀体变形。

　　内部结构的建模也完全参照实际阀件的装配关系：调节帽和阀体上部的连接采用细牙螺纹，调节时的行程和弹簧压缩量的对应关系和实际阀件一致，膜片的位置、密封件的安装槽都做了细节还原，拆解模型的时候可以看到每一个零件的配合公差都按照常规机械加工的公差带设置，没有出现干涉或者装配间隙不合理的问题，不管是用来做管路系统的装配模拟、阀件内部结构的教学演示，还是做产品改型设计的基础参考，这个模型都能满足工程使用的精度要求，不会出现和实物结构偏差过大导致的设计失误。
