伺服电机转子集成传动结构设计

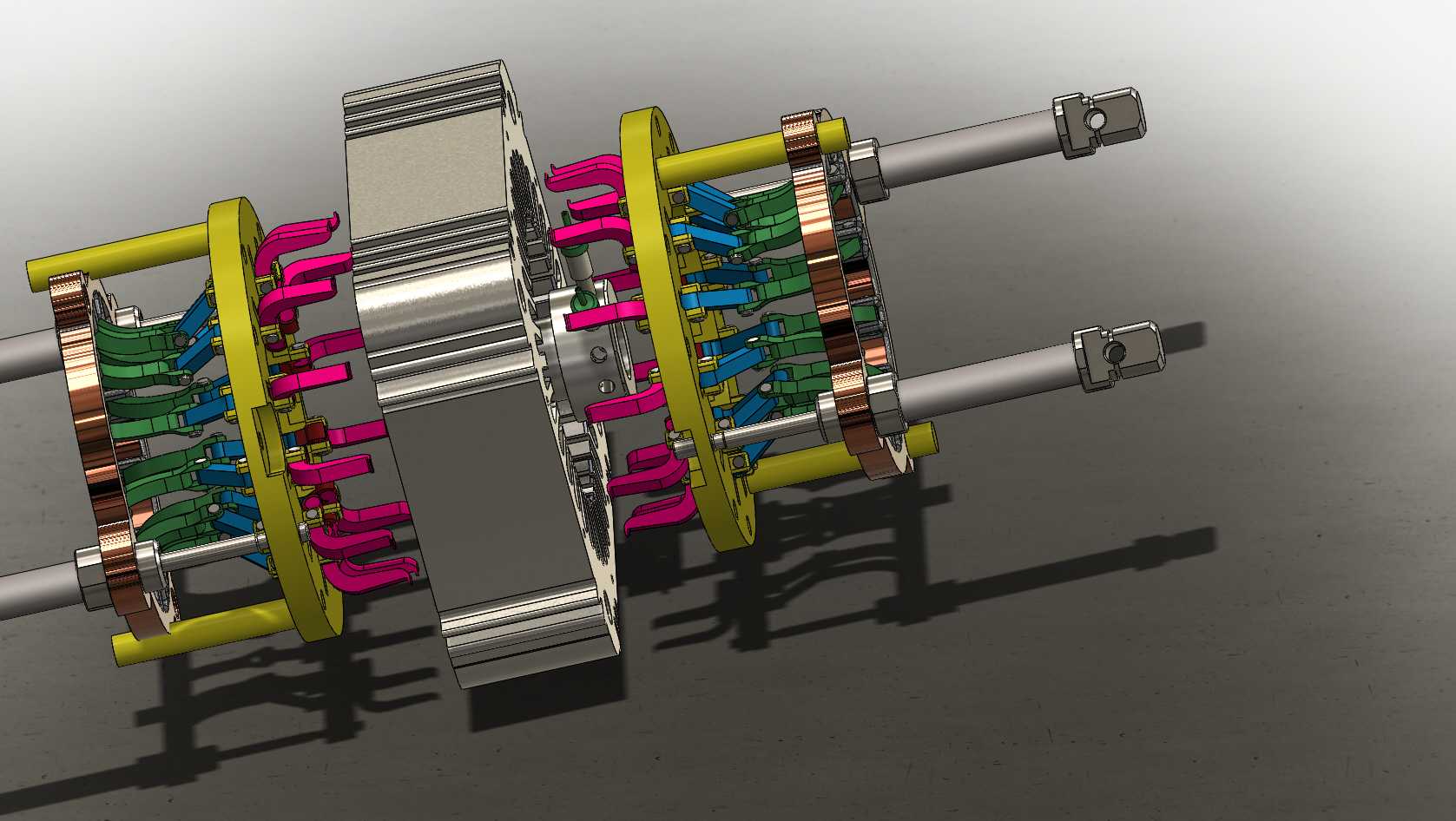

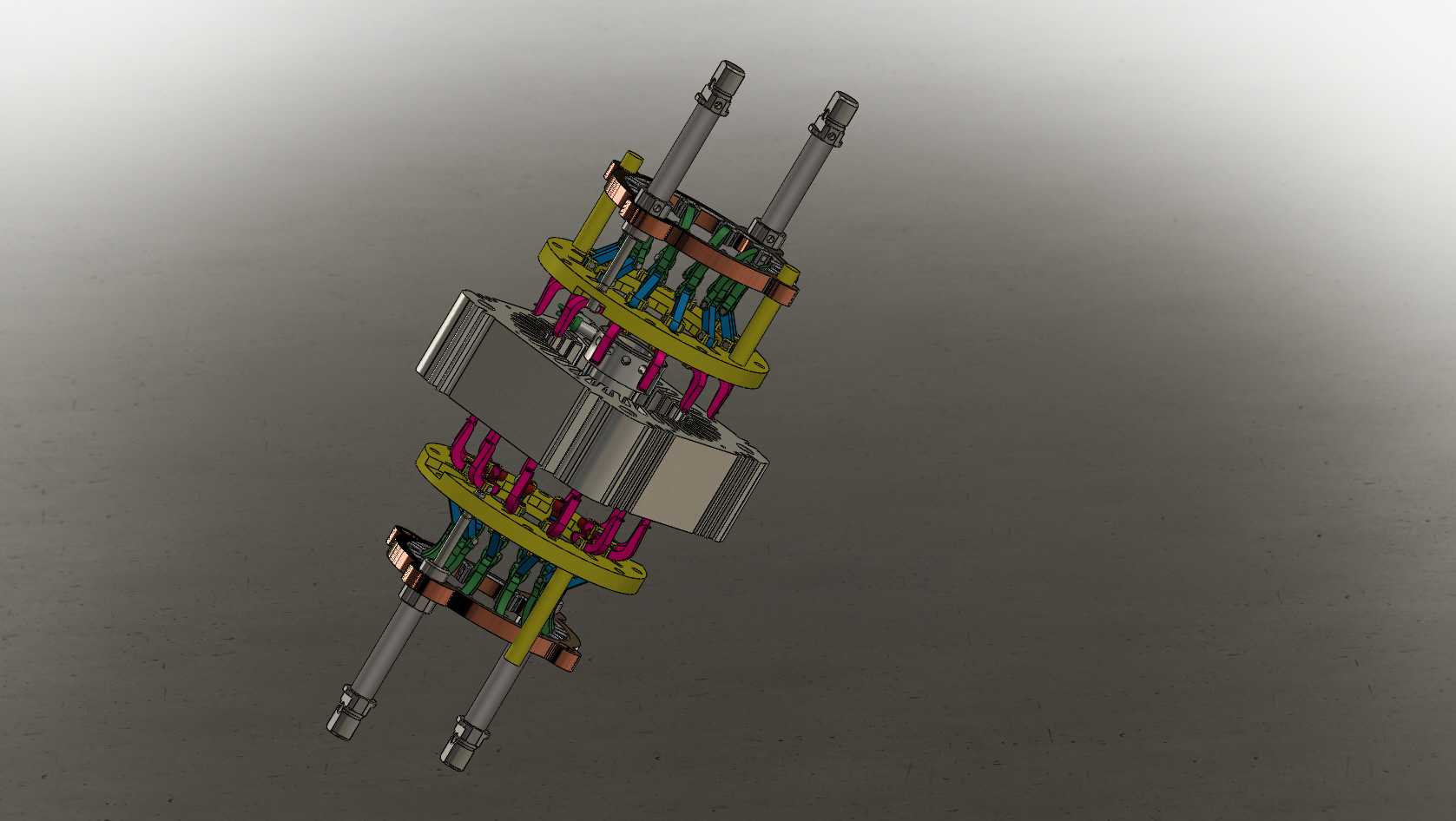

该结构主要应用于高精度伺服驱动场景，常见于工业自动化生产线的进给驱动单元、工业机器人关节动力输出端、精密数控机床的轴系传动模块，以及需要精准转速与扭矩控制的专用设备动力段，能够在频繁启停、正反转切换的工况下保持稳定的动力输出，适配对位置精度、响应速度有较高要求的传动链路。从实际用途来看，该结构整合了伺服电机的核心转子组件与动力传递衔接结构，既承担电机内部电磁感应转换输出旋转扭矩的核心功能，又通过两端伸出的转轴结构直接对接后续负载端，省去了额外的联轴过渡部件，能够缩短动力传输路径，减少传动间隙带来的精度损失，同时集成的换向与绕组固定结构，可保障电流换向过程的平顺性，降低运行过程中的转矩波动。在功能特性上，该结构采用对称式双支架固定设计，两端的黄色支撑支架通过多根平行导杆连接形成稳定的支撑框架，将绕组、换向组件、转轴同轴固定在框架中心位置，保障高速旋转过程中转子的动平衡性能；分色设计的绕组排布清晰区分不同相位的线圈组，能够直观呈现绕组的排布逻辑与接线走向，相邻绕组之间预留足够的散热间隙，避免长时间高负载运行下的热量堆积；转轴端部设计有标准的对接卡位结构，可直接与负载端的连接套配合，实现快速装配定位，同时转轴与支架之间配置了耐磨衬套，降低转动过程中的摩擦损耗，延长组件的使用寿命。设计思路上，该结构优先保障同轴度精度，所有旋转部件均围绕中心转轴的轴线做对称排布，从支撑框架的导杆分布到绕组的圆周排布，都遵循等角度对称原则，减少高速旋转时的离心振动；同时采用模块化的拆分设计，支撑框架、绕组组件、换向环、转轴、传动齿轮都可单独拆解，方便生产过程中的分部件加工与后续的维护更换，外侧集成的传动齿轮可直接与减速机构啮合，适配不同速比的动力输出需求。在外形尺寸与安装边界上，该结构整体为同轴圆柱类布局，最大外缘由端部的传动齿轮齿顶圆决定，整体轴向长度覆盖两端转轴的伸出长度，安装时可通过两端支架的固定孔位完成定位，预留的安装空间需要避开转轴伸出端的旋转活动范围，同时在绕组外侧预留不小于五毫米的散热间隙，保障运行过程中的空气流通，两端转轴的对接卡位尺寸符合通用伺服动力输出的接口标准，可直接适配常规的负载连接配件，无需额外定制转接部件。
