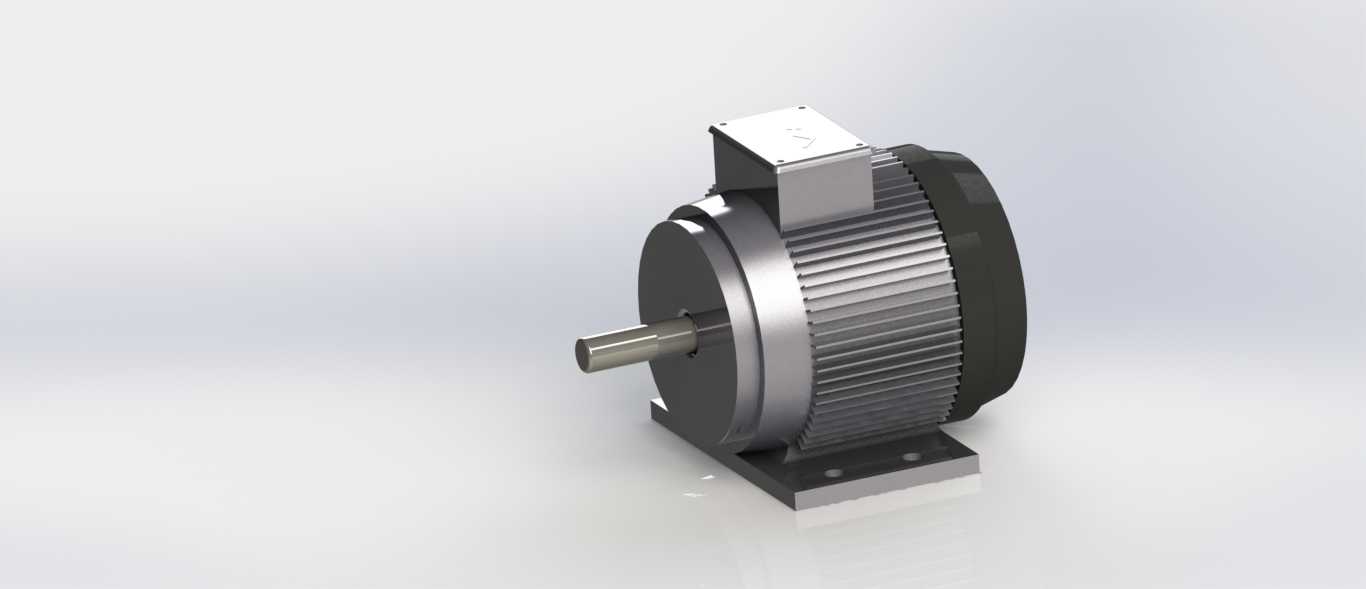

工业级鼠笼式异步感应电动机三维结构

这款异步感应电动机是工业传动场景中应用最广泛的动力输出核心部件，可适配各类通用工业设备的动力需求，覆盖机床进给驱动、风机叶轮拖动、输送带辊筒传动、水泵叶轮驱动、轻工生产线设备配套等多类场景，在常规工矿环境下能够稳定输出额定转矩，为整套设备提供持续可靠的动力来源，是工业生产场景中普及率最高的动力单元之一。从实际用途来看，该款电机属于通用型三相异步感应结构，可直接对接380V工业工频供电回路，无需额外配置复杂的驱动控制模块即可启动运行，能够适配恒定转速工况下的长期连续作业需求，在无特殊调速要求的通用设备配套场景中，具备极高的适配性与运行稳定性，可有效降低设备配套的成本与后期维护难度。在功能特性设计上，该电机采用全封闭自扇冷式结构，外壳排布的轴向散热筋可大幅提升壳体与空气的接触面积，配合尾部内置的散热风叶，能够在电机运行过程中持续带走定子绕组产生的热量，保障电机在额定负载下长期运行时的温升处于合理区间；前端盖采用高精度轴承位加工工艺，可保障输出轴的径向跳动公差控制在极小范围内，降低运行过程中的振动与噪音；顶部的接线盒采用密封式结构，可满足常规车间环境下的防尘防溅需求，方便现场布线时的线缆接入与接线端子固定；底部的一体式铸铁安装底座具备足够的结构强度，可承受电机运行过程中的转矩反作用力，避免长期运行后出现安装位变形移位的问题。在设计思路层面，该模型完整还原了异步电机的核心结构组成，从外到内依次呈现了散热机壳、定子铁芯装配位、鼠笼转子结构、输出轴、前后端盖、轴承装配位、接线端子腔、安装底座等全部结构细节，各部件的装配间隙、配合公差均按照实际工业电机的设计标准进行还原，可直接用于机电设备配套的布局干涉校验、教学演示中的结构拆解展示、设备方案的可视化呈现等场景。从外形尺寸与安装边界来看，该款电机的轴向总长、中心高、底座安装孔距、输出轴直径与键槽尺寸均符合通用Y系列异步电机的尺寸规范，输出轴的伸出长度、轴径公差可直接匹配标准联轴器、皮带轮等传动连接件的安装要求；底部安装脚的孔位间距、孔径尺寸可直接适配常规工业设备的电机安装位，无需额外进行安装板的改装调整；接线盒的顶部预留空间可满足线缆弯曲半径的布线要求，不会出现线缆接入后与周边设备结构产生干涉的问题；电机整体的径向最大尺寸为散热筋外圆直径，在进行设备布局设计时，只需预留大于该直径的散热空间，即可保障电机运行过程中的通风散热需求，不会因周边结构遮挡风道导致电机过热故障。
