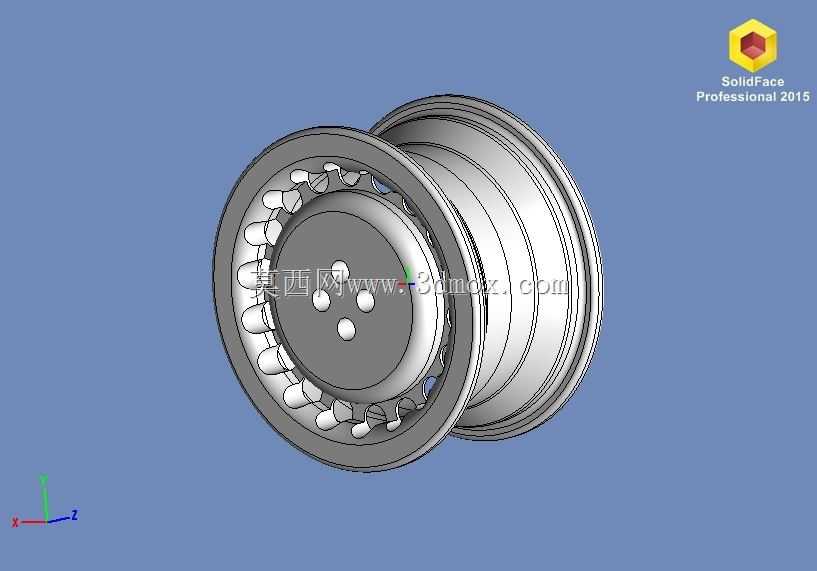

钢制乘用车轮毂结构三维设计

　　在乘用车底盘行走系统的零部件开发流程中，轮毂作为连接车桥轴头与轮胎的核心承载构件，其结构合理性直接决定整车行驶的承载可靠性、动平衡表现以及NVH控制水平。本次完成的轮毂结构设计，针对钢制轮毂的量产工艺特性与实际装车需求展开，整体采用深槽轮辋搭配对称式辐板的结构形式，适配常规民用乘用车的装配场景，可覆盖日常城市通勤、城郊非铺装路面通行等多数使用工况的载荷要求。

　　从实际装车的功能逻辑来看，该轮毂首先需要承担整车整备质量与动态载荷的传递作用：车辆静止时，轮毂需通过轮辐的刚性结构将车身载荷均匀传递至轮辋，再通过轮胎接地分散载荷；车辆行驶过程中，驱动轴输出的扭矩通过轮毂中心的螺栓孔组传递至轮辋，带动轮胎转动实现动力输出，制动过程中产生的制动力矩同样需要通过该连接结构传递，因此螺栓孔组的位置度、接触面的平面度在设计阶段就做了严格的公差约束，避免装车后出现螺栓松动、制动抖动等常见故障。

　　设计过程中优先考虑了钢制材料的冲压焊接工艺特性，轮辋部分采用多道次辊压成型的工艺路线，因此在三维建模阶段就预留了辊压工序的工艺圆角，避免成型过程中出现应力集中导致的板材开裂；轮辐部分采用整体冲压成型结构，辐板上的镂空结构并非单纯的造型设计，一方面是为了降低轮毂整体的转动惯量，减少非簧载质量，提升悬架的响应速度，另一方面是为了给制动系统留出足够的散热空间，车辆连续制动时，制动盘产生的热量可以通过辐板的镂空通道快速散出，避免制动热衰减带来的安全隐患。

　　安装边界的尺寸匹配是轮毂设计的核心约束项，本次设计的轮毂中心定位孔采用与乘用车常用球头螺栓适配的尺寸公差，螺栓孔分布圆直径严格对应主流A级乘用车的轴头参数，可直接替换同规格的原厂钢制轮毂，无需额外加装转接法兰；轮辋的宽度、法兰高度参数匹配常规民用子午线轮胎的装配尺寸，胎圈座的角度与表面粗糙度要求完全符合轮胎装配的行业标准，既可以保证轮胎充气后与轮辋的密封性能，也能避免车辆高速行驶时出现轮胎脱圈的风险。轮辋的气门嘴安装孔位置做了局部加厚处理，避免安装气门嘴时出现应力集中导致的轮辋开裂，同时预留了足够的操作空间，方便售后维修时更换气门嘴。

　　从结构强度的设计逻辑来看，轮辐与轮辋的连接位置采用满焊连接的结构形式，建模阶段对焊缝的位置、高度做了明确的定义，避免焊接应力集中导致的连接失效；轮辐的加强筋结构顺着载荷传递的方向布置，在车辆过弯承受侧向载荷时，加强筋可以有效分散轮辐受到的弯曲应力，避免轮辐出现塑性变形。针对日常使用中容易出现的轮毂刮蹭问题，轮辋的边缘位置做了加厚处理，轻微的路边刮蹭不会破坏轮辋的密封结构，也不会影响轮胎的安装精度。

　　在三维建模的细节处理上，所有的棱边都做了圆角过渡处理，既符合冲压工艺的成型要求，也能减少应力集中点，提升轮毂的疲劳寿命；轮辐表面的安装平面做了平面度约束，保证轮毂与轴头、制动盘的贴合度，避免装车后出现车轮跳动量超标的问题。整个模型的结构完全按照量产钢制轮毂的实际生产要求构建，没有冗余的非工艺结构，可直接用于工艺分析、模具开发以及装配干涉校验，在整车开发的底盘匹配阶段，也可以直接导入整车装配模型，完成与制动系统、悬架系统、转向系统的干涉检查，验证不同转向角度下轮毂与周边零部件的间隙是否满足设计要求。
