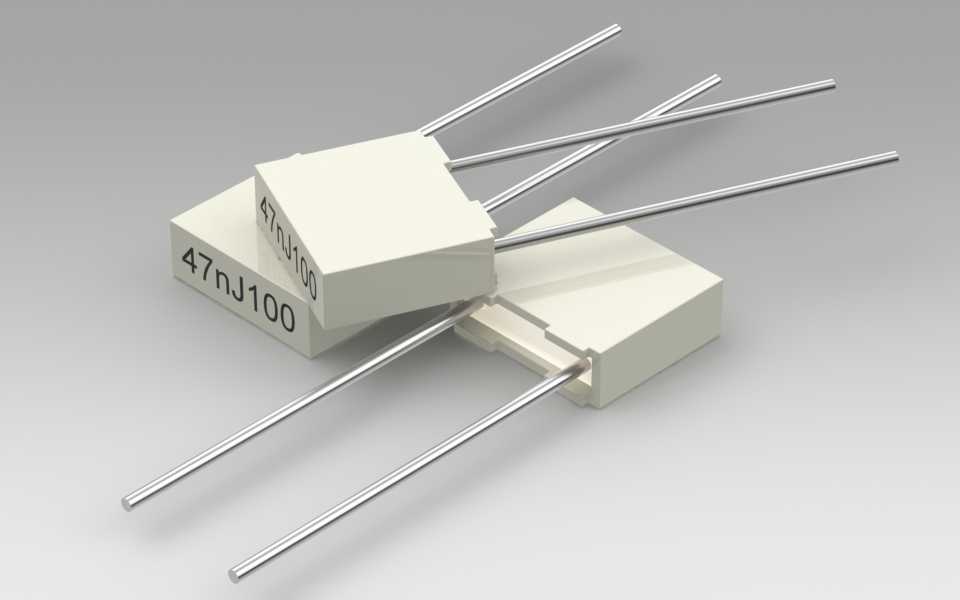

47nF100V直插MKT薄膜电容器结构

这款直插式MKT薄膜电容器，是电子线路中应用极为广泛的无源基础元件，主要承担直流脉动、信号耦合、退耦、谐振、高频旁路等电路功能，在消费电子、工业控制板卡、电源模块、音频设备、低压配电控制回路中都能见到它的应用身影。相较于常见的陶瓷电容与铝电解电容，MKT薄膜电容拥有更低的介质损耗、更稳定的温度特性、更高的绝缘电阻，不存在电解电容的电解液干涸失效问题，也不会像陶瓷电容那样出现明显的容量随直流偏置电压跌落的缺陷，在对信号保真度、长期工作稳定性有要求的模拟电路、定时回路、EMI滤波场景中具备不可替代的应用优势。

从产品设计思路来看，这款电容采用金属化聚酯薄膜作为介质，通过卷绕工艺形成电容芯体，外部包裹阻燃级白色环氧树脂封装外壳，既可以隔绝外界潮气、粉尘对内部薄膜介质的侵蚀，也能在元件遭遇过流过热时起到一定的阻燃防护作用，避免故障扩大引燃周边线路板元件。引脚采用镀锡硬铜直插引线设计，具备优秀的可焊性与机械强度，能够适配波峰焊、手工焊等多种PCB焊接工艺，在常规波峰焊温度曲线下不会出现引脚氧化、封装受热变形的问题。

在外形尺寸与安装边界层面，这款电容的引脚间距设定为5.08mm，恰好匹配通用PCB板的标准网格孔距，在进行PCB Layout设计时，无需额外调整孔位坐标，直接调用标准2.54mm网格的孔位即可完成布局，能够大幅降低布线难度，也适配市面上绝大多数通用万能板、洞洞板的安装孔位，方便电子爱好者进行原型电路搭试。电容本体采用方正的方块造型，没有多余的凸起结构，本体高度与长宽比例经过优化，在板上安装后不会占用过多的垂直空间，能够适配薄型化壳体的电子产品装配需求，相邻元件布局时也不会出现空间干涉问题。引脚长度预留了充足的折弯余量，生产装配时既可以直接直插焊接，也可以根据板卡安装需求对引脚进行折弯成型，适配不同高度的装配要求，折弯过程中不会出现引脚与封装本体连接处断裂、密封失效的问题。在电路应用中，这款电容的额定电压为100V，标称容量47nF，能够覆盖绝大多数低压直流控制回路、音频信号通路的使用需求，在开关电源的次级输出滤波、音频功放的输入耦合、单片机控制板的电源退耦场景中，都能提供稳定可靠的性能表现，其稳定的容量参数可以保证定时回路的计时精度、谐振回路的谐振频率稳定，不会因为长期工作出现容量漂移导致电路参数偏移。
