Arduino配套LCD键盘安装挡板结构设计

这款LCD键盘挡板主要面向开源硬件开发、嵌入式原型制作、小型电子实训装置等应用场景，是配套Arduino规格LCD键盘组合模块的专用安装固定结构件，主要用于覆盖LCD键盘模块的电路板裸露区域，规整模块的外露走线与元件排布，同时为LCD显示屏、操作按键提供规整的外露开口，既可以提升整套键盘模块的外观整洁度，也能避免开发调试过程中误触电路板焊点、引脚造成的短路或元件损坏，还能为上层安装结构提供统一的定位基准，方便将整套LCD键盘模块快速集成到各类小型控制终端、桌面交互装置、实训设备面板上。

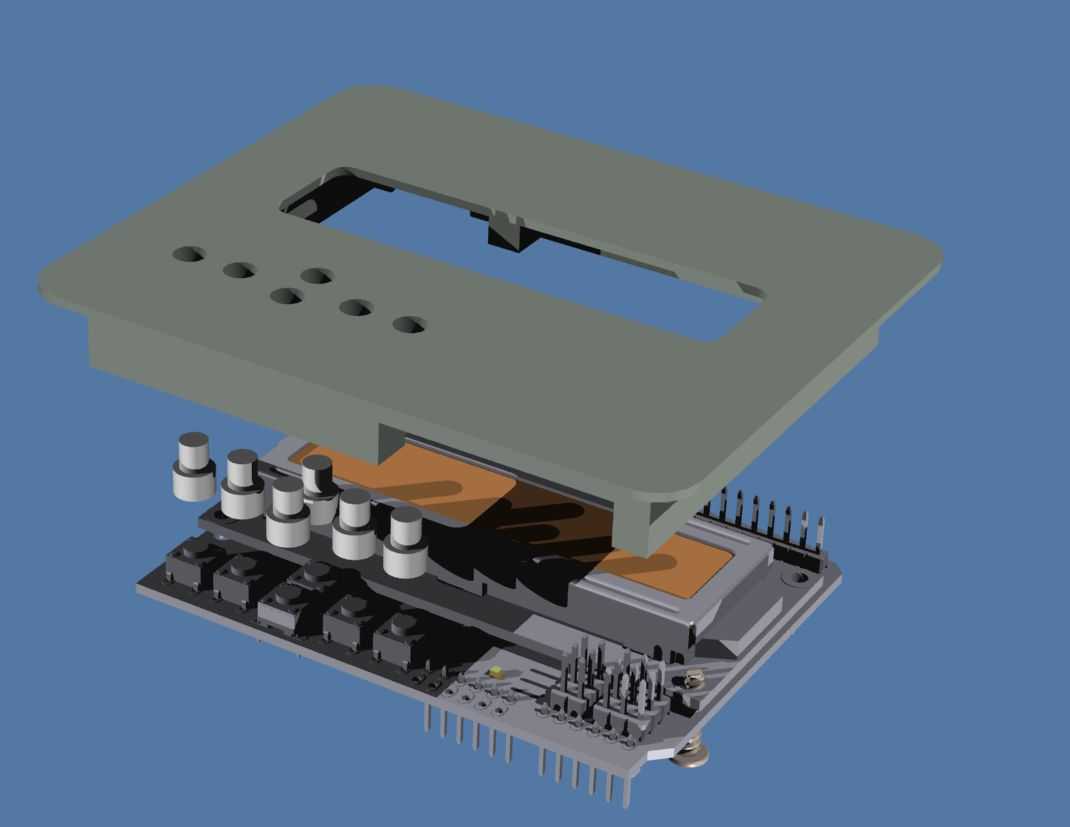

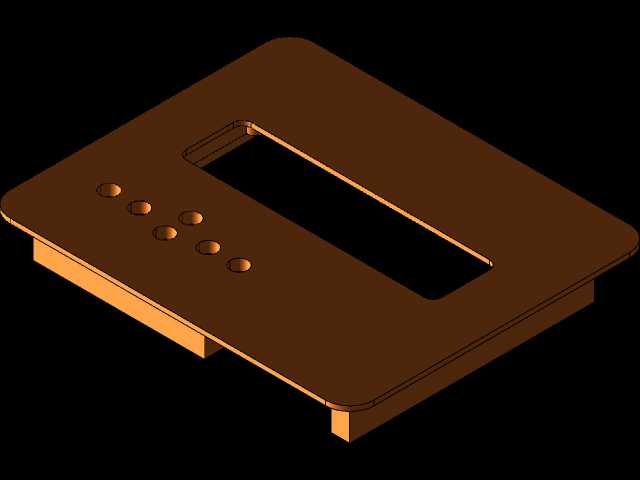

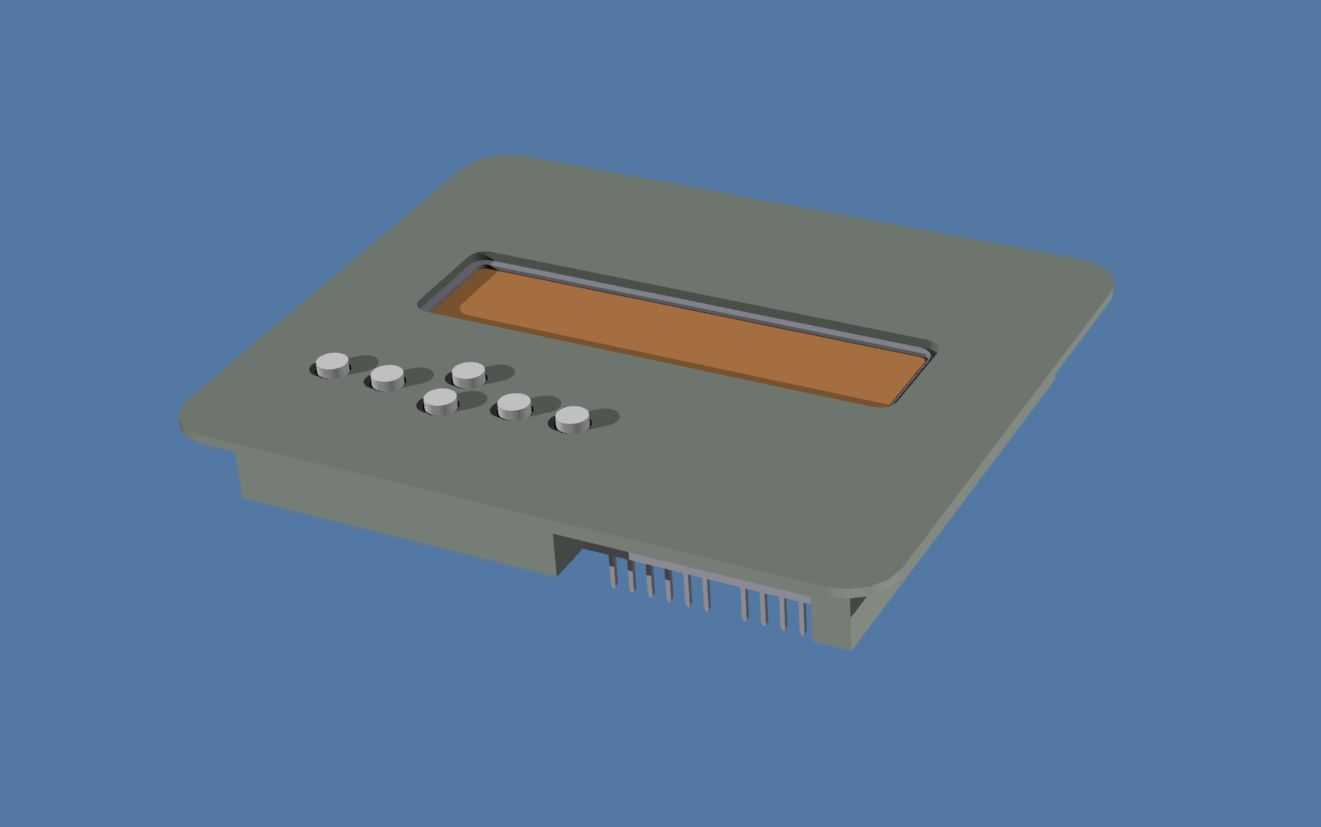

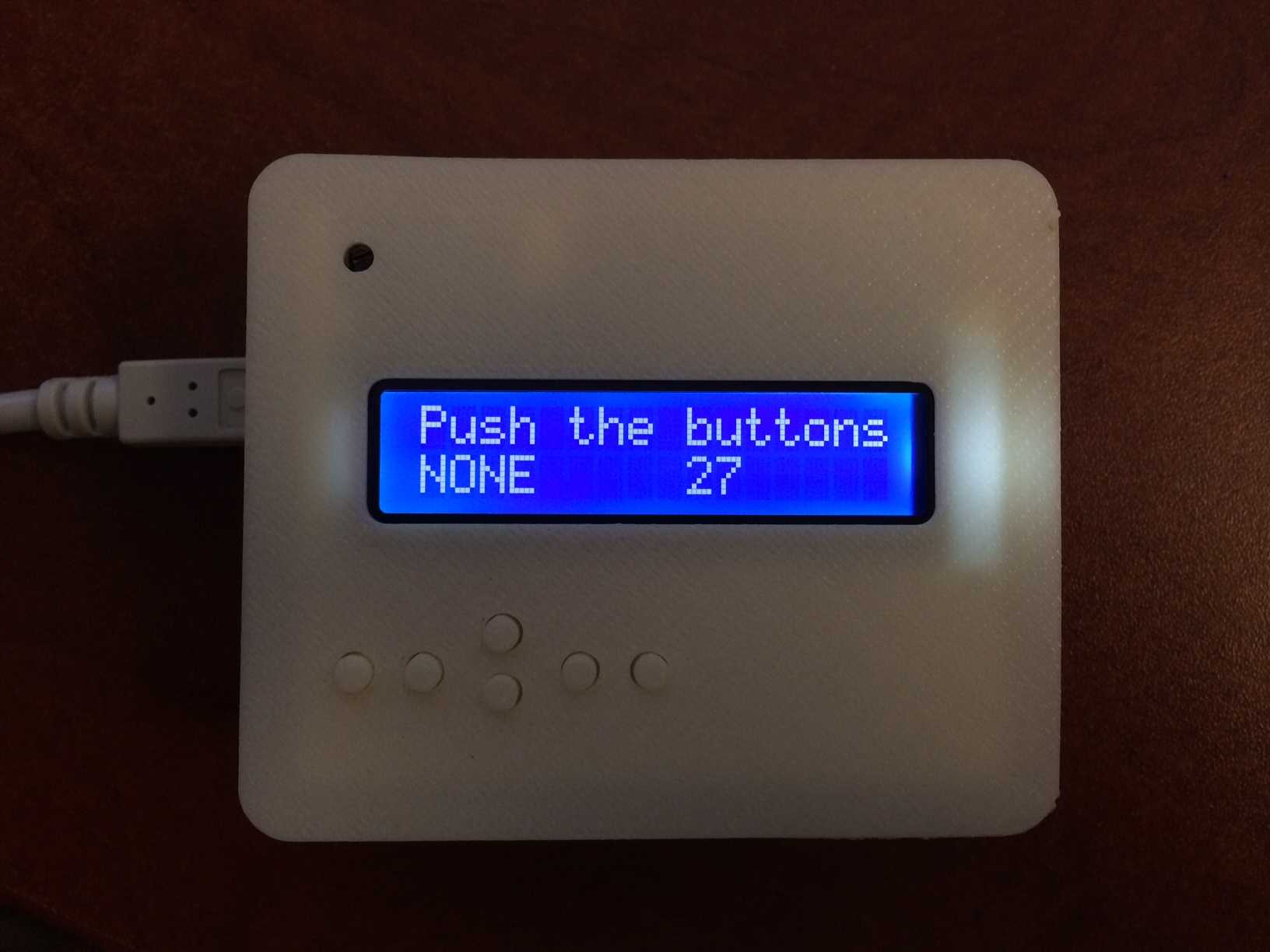

在功能特性上，这款挡板针对对应版本的LCD键盘模块做了精准的适配设计：挡板上预留了匹配LCD显示屏尺寸的矩形开窗，能够让显示屏完全露出不遮挡显示区域；对应板载操作按键的位置预留了精准的对位开孔，既可以让按键帽正常伸出挡板表面，也能对按键的按压行程起到一定的限位保护，避免按键过度按压损坏内部弹片；挡板边缘设置了对应电路板安装孔位的固定结构，可配合对应规格的螺丝将挡板与下方电路板牢牢锁紧，不会出现移位、松动的情况。

设计思路上，这款挡板充分考虑了开源硬件迭代的适配性，针对新旧版本LCD键盘模块的细微尺寸差异做了兼容调整，对于版本差异带来的按键位置偏移问题，预留了足够的手动调整余量，不需要复杂的二次加工就可以适配不同批次的同系列键盘模块；挡板整体采用平板式的基础结构，在保证结构强度的前提下尽可能压缩了整体厚度，不会额外增加整套模块的安装高度，适配紧凑空间内的集成安装需求。

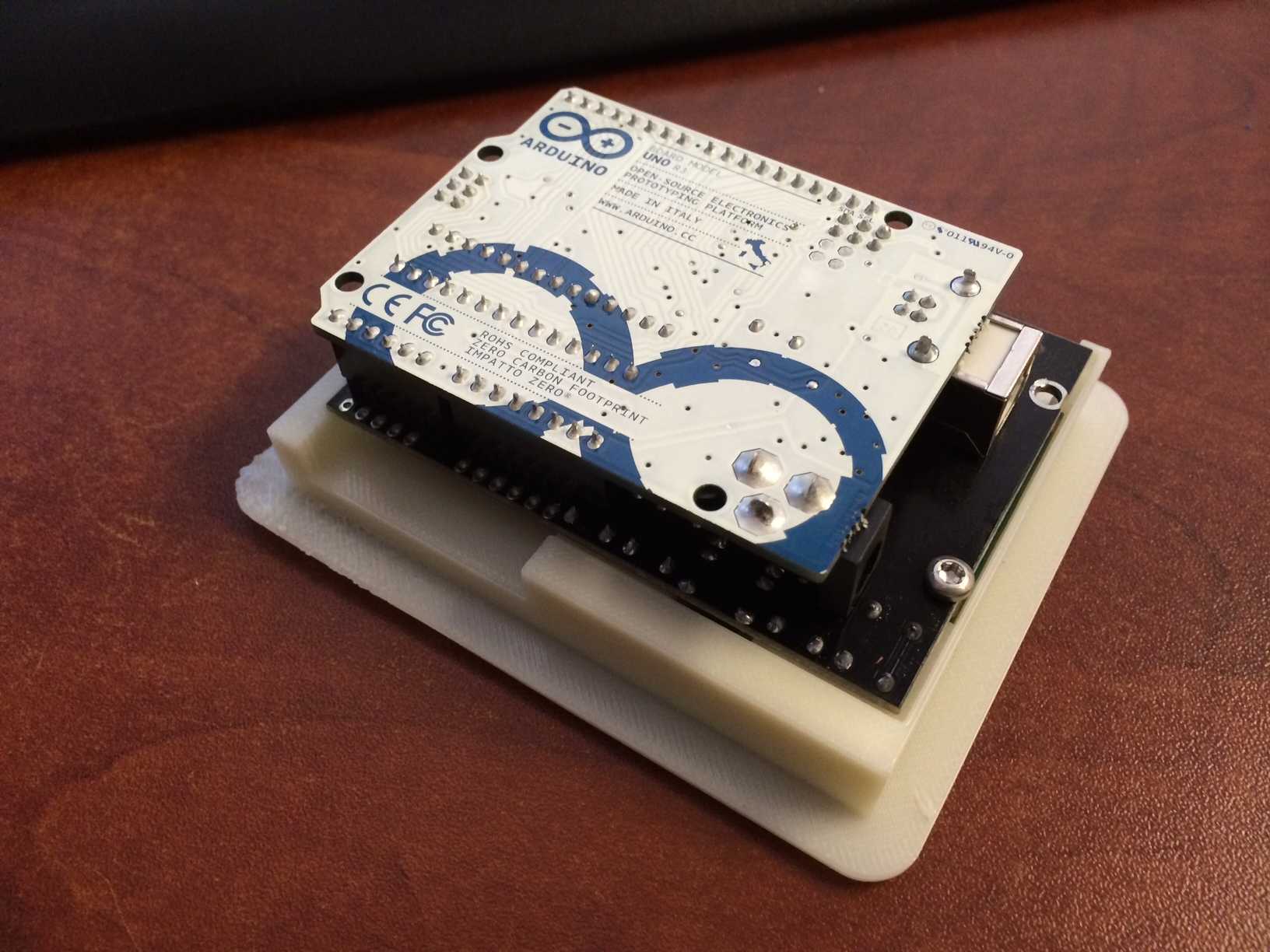

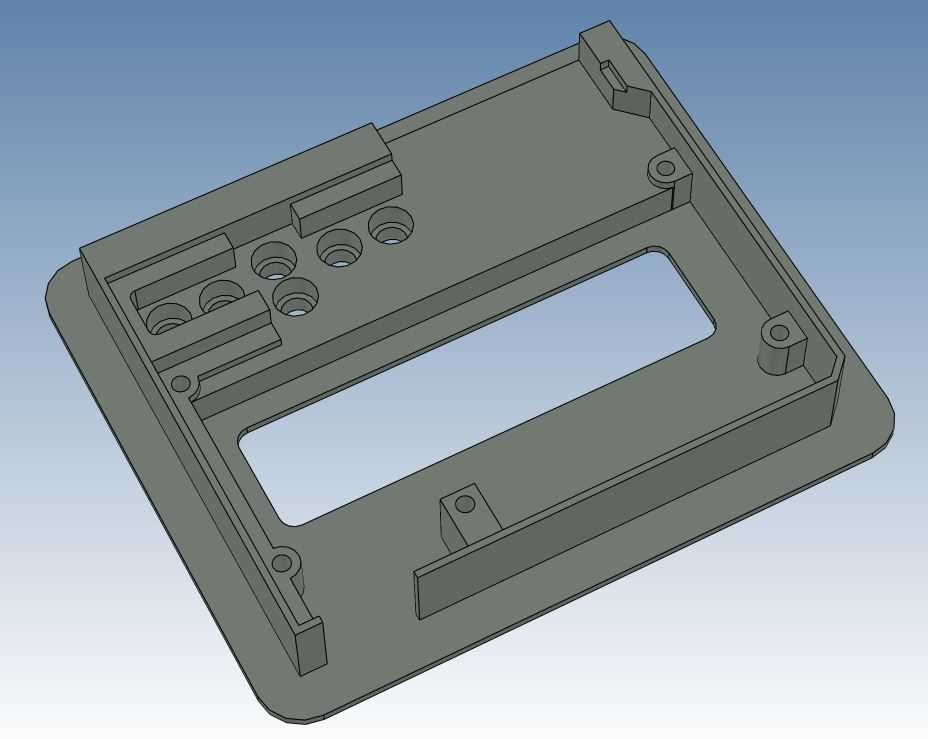

在外形尺寸与安装边界上，这款挡板的外轮廓完全匹配下方LCD键盘电路板的边缘尺寸，安装后不会超出电路板的边界范围，不会和周边的其他扩展模块、接线端子产生空间干涉；挡板上的固定孔位间距完全对应电路板上的标准安装孔距，不需要额外对电路板进行打孔改造就可以直接装配；挡板与电路板之间预留了足够的间隙，能够容纳板载的电容、芯片、排针等凸起元件，不会出现装配时压损元件的问题，同时预留的间隙也能为电路板上的发热元件留出一定的散热空间，避免长期运行时热量积聚影响模块稳定性。
