导轨式薄型开关电源工业电气设计

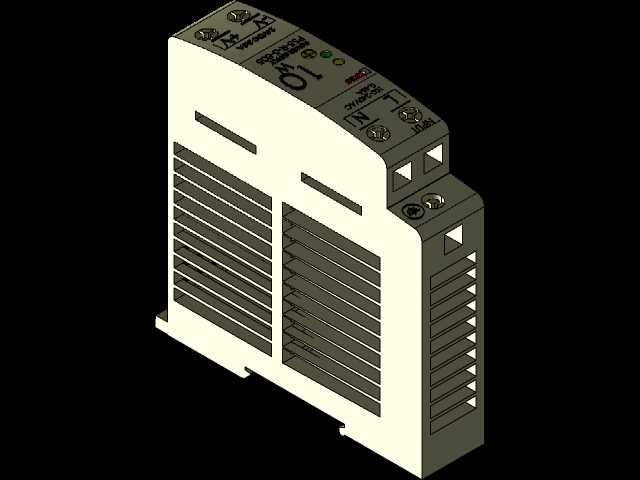

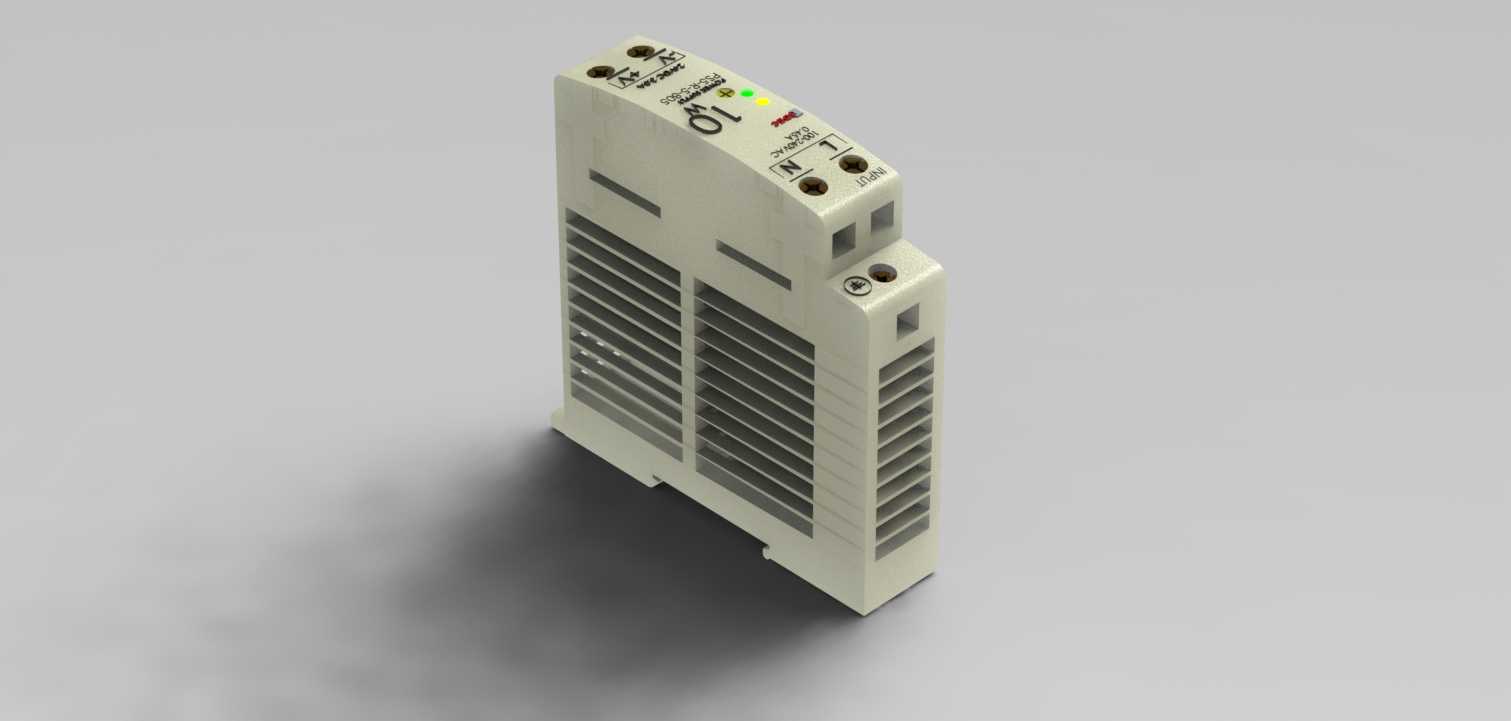

这款导轨式安装的开关电源，是低压工业配电系统里的核心供电转换部件，主要应用在工厂自动化控制柜、分布式IO站点、小型设备单机供电、楼宇弱电配电回路这类场景里，负责把前端输入的工频交流市电，转换成稳定的低压直流输出，给PLC、传感器、中间继电器、小型执行器这类对供电稳定性要求较高的低压元器件提供可靠的电力支撑。从实际使用场景来看，这类薄型导轨电源特别适合柜内空间紧张的紧凑型控制柜，不需要额外打孔安装，直接卡装在标准35mm电气导轨上就能完成固定，和断路器、端子排、继电器等其他柜内元件并排安装时，能最大化利用柜内的纵深空间，减少柜体的整体设计尺寸，降低成套设备的制造成本。在功能特性上，这款电源本体集成了输入输出状态指示，正面的状态指示灯可以直观反馈供电是否正常、输出是否存在过载故障，运维人员巡检时不需要额外测量就能快速判断电源工作状态；本体自带的接线端子采用防误插设计，输入输出端子分区明确，强电输入侧和弱电输出侧保持足够的电气安全间隙，避免接线时误碰导致的短路风险，散热结构采用本体侧面格栅式自然散热设计，不需要额外加装散热风扇，长时间连续工作时没有机械磨损部件，能有效提升设备的平均无故障工作时间，适配工业现场长时间不间断运行的使用需求。在设计思路上，这款电源采用窄体化的结构设计，整体宽度控制在单模数位宽，在多电源并排安装时不会占用额外的导轨位置，外壳采用阻燃级工业塑料材质，表面做了哑光抗老化处理，能适应控制柜内相对封闭、温度易积聚的工作环境，安装卡扣采用弹性钢制结构，卡装到导轨后不会因为设备运行的振动出现松脱移位，同时预留了侧面固定孔位，在高振动的设备场景下可以加装螺丝做二次固定，保障安装可靠性。从安装边界来看，这款电源的本体深度适配常规控制柜的内深要求，接线完成后端子处的线缆弯曲半径不会和柜门板产生干涉，上下预留的散热间隙只需要满足相邻元件的常规电气间距即可，不需要额外预留过大的散热空间，能帮助电气工程师在做柜内布局时更灵活地排布元件位置，优化柜内走线的路径，减少配线的整体长度。
