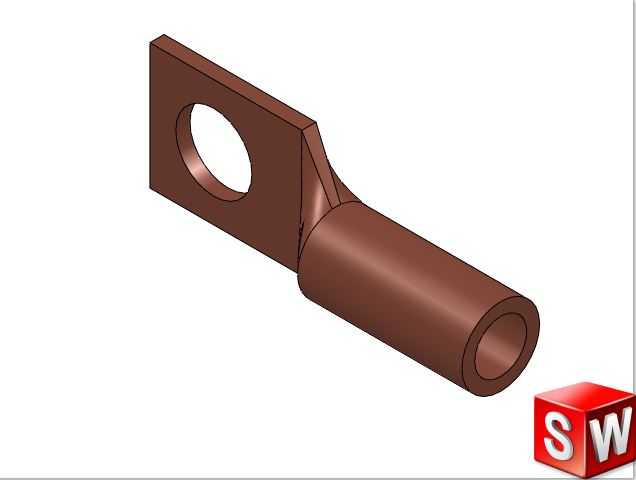

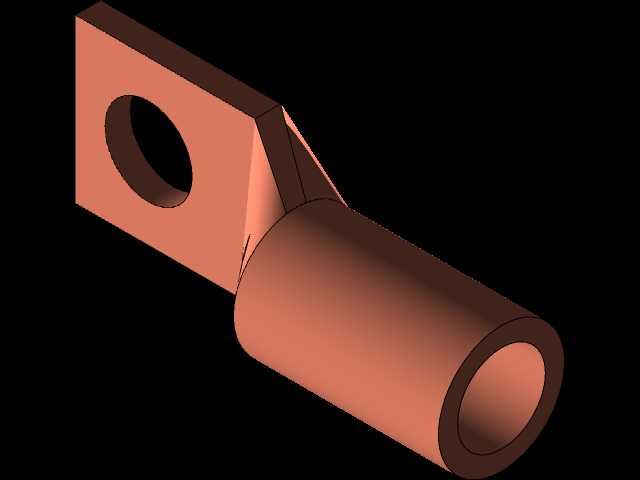

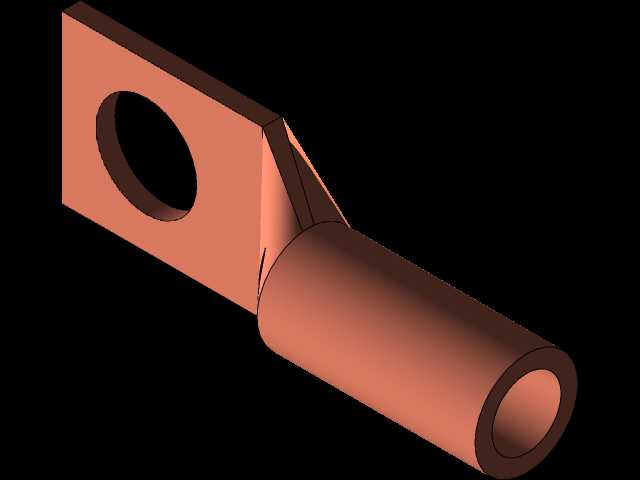

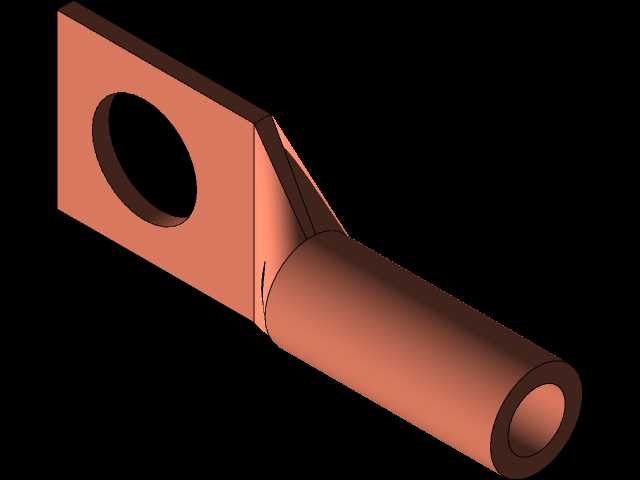

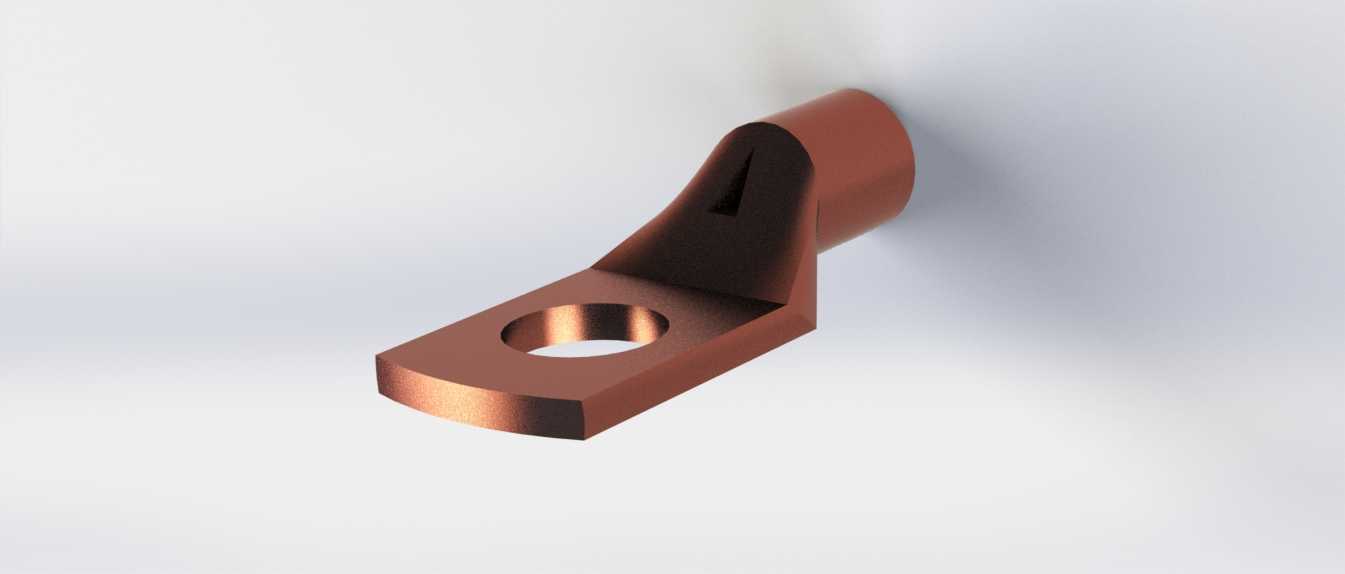

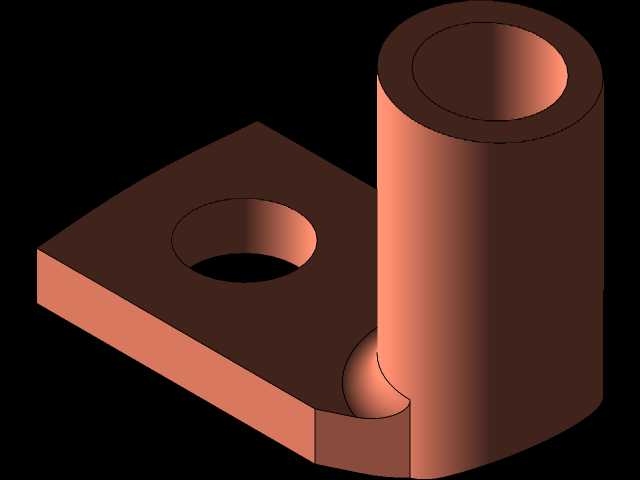

铜质电缆接线端子连接套件结构设计

这款铜质电缆接线连接件，是电气布线系统中承担线缆与设备端子可靠导通衔接的核心五金部件，广泛应用在工业配电、电气控制柜装配、新能源设备接线、建筑电气布线、机床电气改造等多个场景中，是实现大截面电缆与接线点位稳定电气连接的关键结构件。在实际的电气安装作业里，这类接线件主要解决多股铜芯电缆端部散股、接触电阻过大、连接点位抗拉能力不足的问题，能够将剥除绝缘层的电缆端部牢牢压接固定在筒状结构内，再通过平板端的安装孔配合螺栓紧固在设备的接线排、端子座或者用电设备的接线柱上，实现电流的稳定传输，避免线缆虚接引发的打火、过热、断路等电气故障。从产品的功能特性来看，整体采用高导紫铜材质打造，具备优异的导电性能与适中的结构强度，筒状压接端的内腔做了适配常规圆形电缆外径的渐变设计，能够在压接作业时让筒壁与电缆铜芯形成充分的形变咬合，既保证足够的拉脱力，也能最大化接触面积降低接触电阻；平板连接端做了平整的铣面处理，安装孔的位置与尺寸适配通用的接线螺栓规格，安装后平板面能够与接线端子的平面完全贴合，减少连接间隙带来的电阻升高问题，弯折过渡区域做了平滑的圆弧过渡，既避免了尖锐棱角划伤施工人员或者线缆绝缘层，也能减少应力集中，在布线弯折受力时不容易出现断裂问题。在设计思路上，这款接线件充分考虑了现场安装的实际需求，压接筒的长度预留了足够的压接行程，能够支持环压、点压等多种常规压接工艺，施工人员不需要额外打磨修整就可以直接完成电缆端部的压接作业；平板端的厚度经过力学与导电性能的双重校核，在保证足够紧固承压能力不会被螺栓压变形的前提下，尽可能控制材料用量，兼顾导电性能与成本控制；整体的外形轮廓没有多余的突出结构，能够适配狭窄的接线仓空间，在密集排布的接线排上安装时不会和相邻的接线件产生干涉。从安装边界来看，平板端的安装孔中心到压接筒端部的距离，预留了足够的螺栓紧固操作空间，使用常规的套筒扳手或者开口扳手就可以完成紧固作业，不需要特殊的安装工具；压接筒的外径尺寸适配对应线径电缆的绝缘层外径，压接完成后可以直接套上匹配的热缩绝缘管或者绝缘护套，满足不同电压等级的绝缘防护要求；整体的外形尺寸经过优化，在对应额定电流的接线需求下，尽可能缩小占用的安装空间，能够适配各类紧凑型电气设备的接线布局需求，在大电流传输的场景下，铜质结构的散热性能也能保证长期通电时的温升控制在安全范围内，避免过热引发的绝缘老化问题。
