医用绿色自锁式Odu圆形连接器插座结构

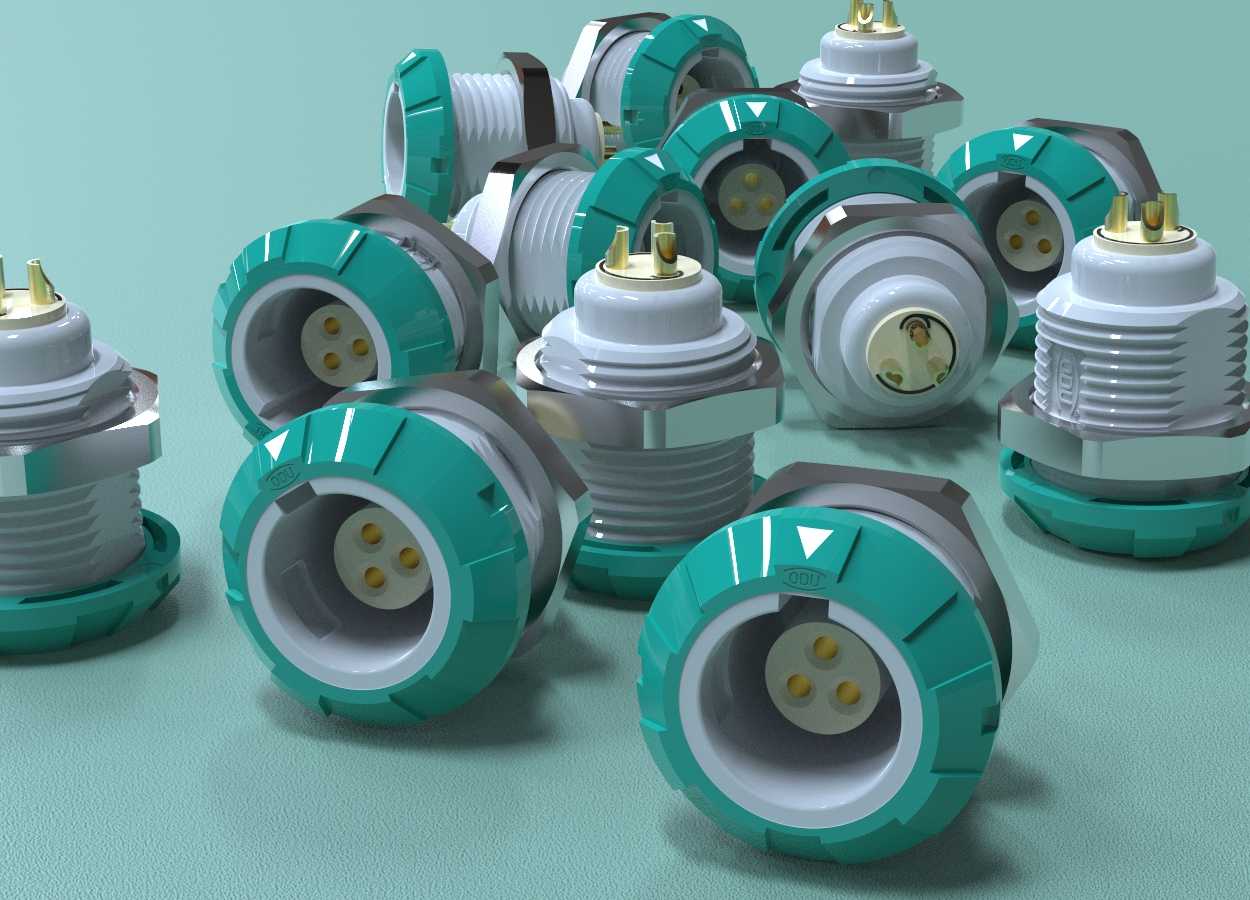

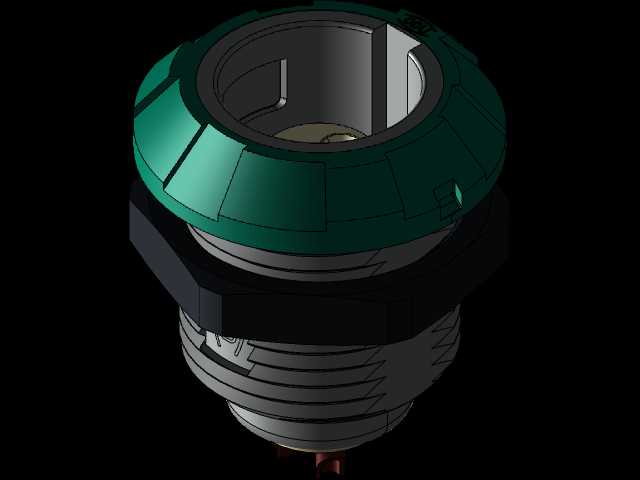

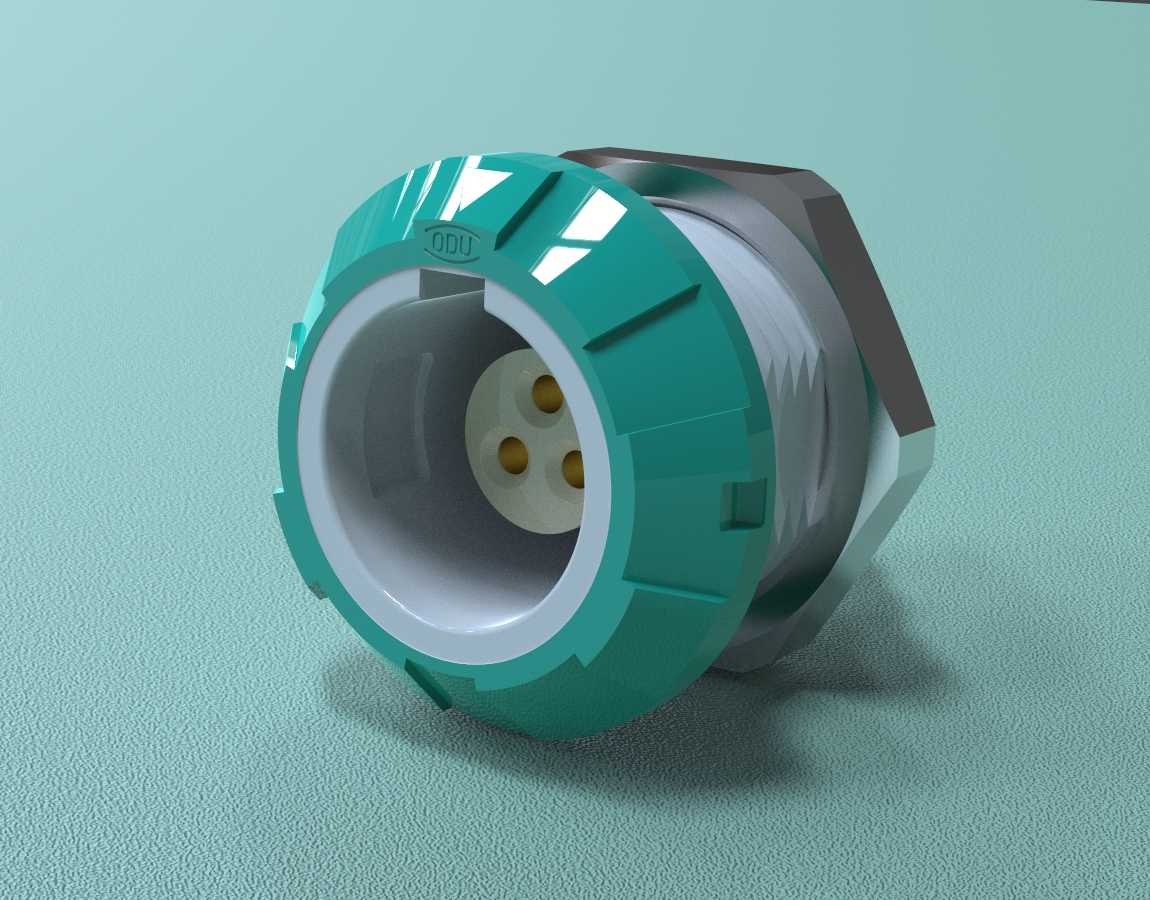

这款Odu圆形连接器插座，是面向医疗设备信号与小功率电源传输场景开发的精密接插组件，核心适配医用监护仪、超声诊断设备、便携式治疗仪器、医用检测分析装置等对连接可靠性、卫生安全性有严苛要求的场景，同时也可拓展用于精密测试仪器、工业传感设备的信号互联场景，承担设备内部模块之间、设备与外接功能附件之间的电信号与小电流传输作用，能够在频繁插拔、设备移动使用的工况下维持稳定的连接状态，避免接触不良导致的信号中断、数据丢包或供电异常问题。产品采用推拉自锁式的连接结构设计，插合到位后会自动触发锁止结构，无需额外旋转拧动即可实现可靠固定，能够有效避免设备拖拽、震动场景下的意外松脱，解锁时只需拉动插座外侧的解锁套即可顺利分离，操作便捷且不会对插针插孔造成额外的侧向受力损伤。接触端采用三芯同轴排布结构，插针插孔选用高弹性铜合金基材并做镀金表面处理，能够降低接触电阻，减少长期使用后的氧化损耗，维持稳定的导通性能，可同时满足信号传输与低压小功率供电的集成需求，减少设备外接接口的数量占用。外壳部分采用耐消毒腐蚀的绿色工程塑料作为主体绝缘材质，搭配金属螺纹安装基座，既能够耐受医用场景下常见的酒精、含氯消毒剂反复擦拭消毒，不会出现材质变色、开裂、老化加速的问题，醒目的绿色标识也能帮助操作人员快速识别对应功能接口，避免错插其他规格的接插件。安装端采用标准外螺纹配合六角限位结构，可直接穿过设备面板的预制安装孔，通过配套螺母从背面锁紧固定，安装边界适配常规医用设备的面板厚度范围，插座前端的对位三角标识能够帮助操作人员在盲操作场景下快速对准插头的对位槽，减少插合过程中的对位偏差，避免插针被顶弯损伤。插座尾部的密封结构能够在插合状态下阻挡日常使用中的灰尘、少量溅液进入接触腔体，适配医疗场景下的日常清洁维护需求，整体外形做了圆润无锐角处理，不会在设备使用、移动过程中剐蹭操作人员或配套线缆，兼顾了实用性能与使用安全性。
