潮汐发电涡轮机转子创新结构设计

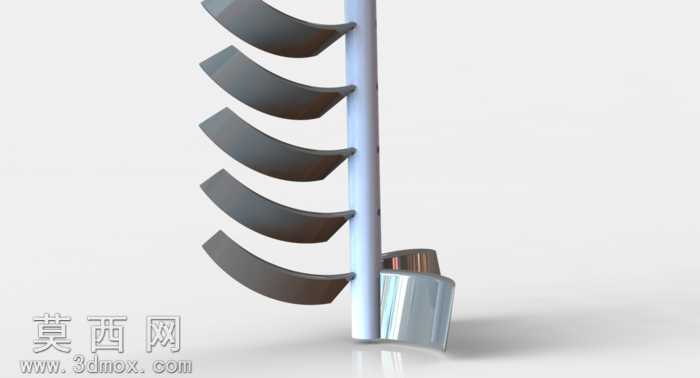

本作品为潮汐发电涡轮机转子的三维设计方案，采用SolidWorks完成全参数化建模，整体围绕低流速潮汐能捕获的核心需求展开结构设计。建模阶段首先完成中心轴基体的参数搭建，以中心轴为基准构建螺旋Savonius叶片组，叶片采用连续变曲率螺旋曲面造型，通过曲面放样、加厚、阵列等特征完成主体叶片建模，每片叶片的扭转角度、曲面弧度均经过参数化调试，确保在水流冲击下可获得持续稳定的周向转矩。叶片与中心轴的连接部位采用平滑过渡的加强筋结构，既避免应力集中问题，也减少流体经过连接区域的紊流损耗。外围的戈洛夫外罩采用空间扭曲笼式框架结构，通过多根空间弯扭杆件环绕中心叶片组排布，杆件截面采用流线型设计，建模时通过3D草图引导扫描特征完成每根杆件的成型，再通过圆周阵列完成外罩整体搭建，外罩与中心叶片组的间距经过反复调整，可对来流进行导流整流，提升中心叶片区域的水流流速，同时阻挡大尺寸杂物进入叶片区域避免结构卡滞。材质设定上，整体结构选用适用于海洋环境的耐蚀合金材质，渲染阶段为金属材质添加了细微的磨砂质感与海水侵蚀的轻微做旧效果，背景采用浅素色突出转子本身的结构线条，通过多角度渲染完整展示转子的空间结构特征。设计思路上，核心针对潮汐流向多变、流速偏低的特点，螺旋Savonius叶片可适应双向来流，无需额外的转向调节机构即可在涨潮、落潮双向水流下保持同向旋转，叶片的曲面造型经过优化，可在旋转过程中减小背流面的阻力，提升能量转换效率；外围戈洛夫外罩除导流与防护作用外，还可对转子的旋转动平衡起到辅助优化作用，降低转子运转时的径向振动。整体模型的所有零部件均完成装配约束校验，不存在干涉问题，各结构的尺寸比例符合流体动力设备的设计逻辑，可作为潮汐能发电装置转子方案的原型参考，也可用于后续的流体仿真分析、结构强度校核的基础模型使用。
