涵道戈尔洛夫潮汐涡轮发电装置

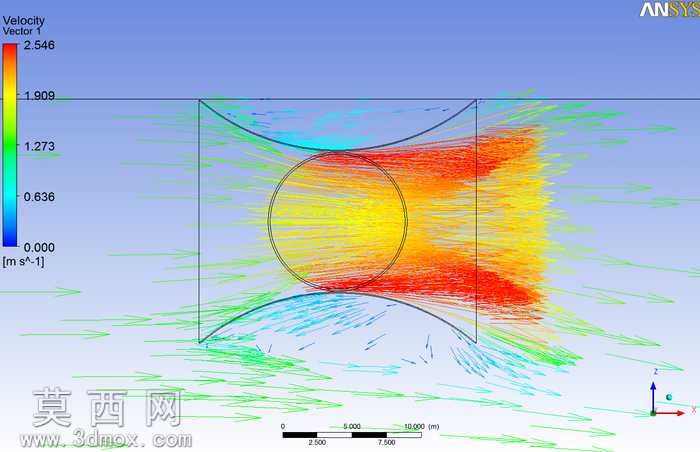

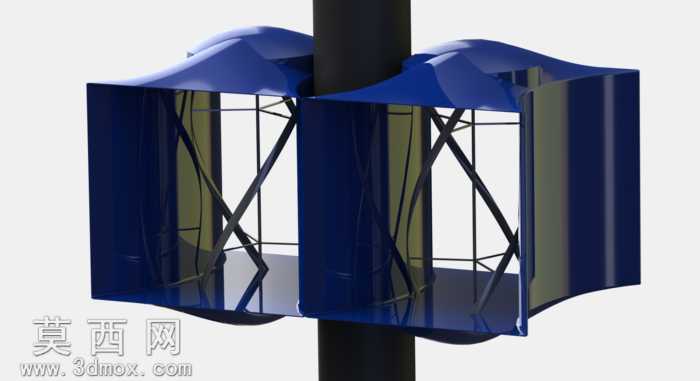

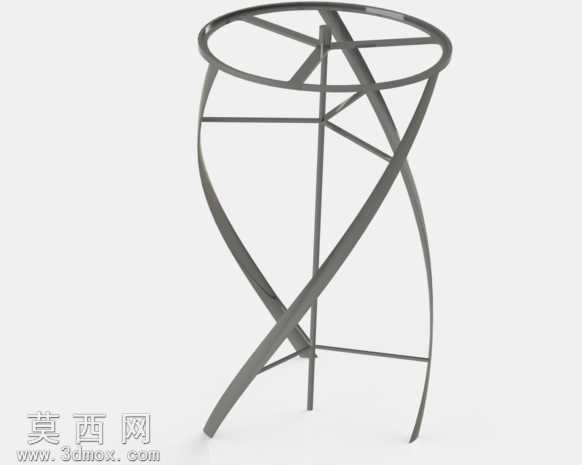

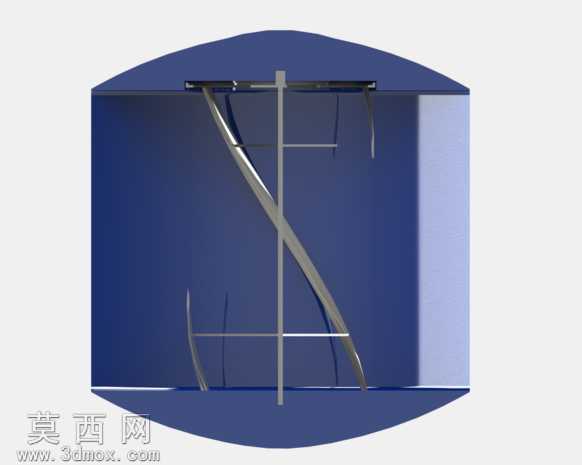

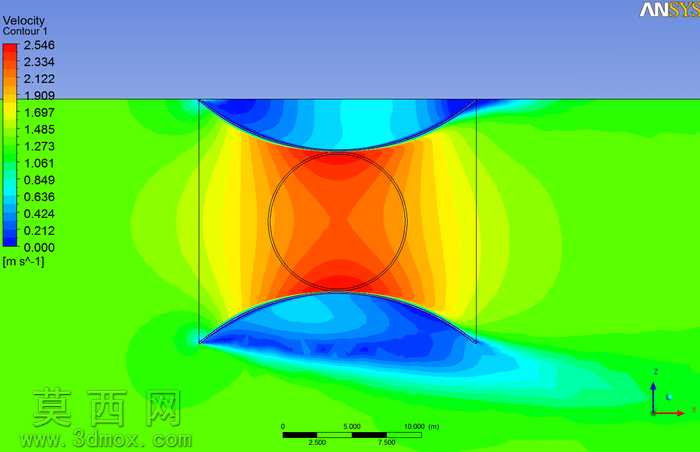

本作品为针对潮汐能开发场景设计的垂直轴涵道式戈尔洛夫涡轮发电装置，整体采用双涡轮单元同轴串联的布局形式，建模过程中先完成中心支撑立柱的参数化搭建，确定上下安装基准面与涡轮单元的排布间距，再逐一构建单组涡轮的核心结构：每台涡轮采用对称布置的曲面叶片，叶片翼型经过流体力学优化，通过内部交叉式支撑辐条与中心转轴连接，既保证叶片运行时的结构强度，又尽可能降低支撑结构对过流流体的扰动影响。建模时对叶片曲面做了连续性处理，保证曲面G2连续以匹配实际流体过流的顺滑需求，叶片外侧设置方形涵道结构，涵道上下端搭配流线型导流罩，可对进出涡轮的水流做整流引导，提升来流的利用效率，减少叶尖扰流带来的能量损耗。材质渲染阶段，涡轮叶片与涵道结构采用深蓝色高光工程塑料材质，模拟实际应用中耐海水腐蚀的复合材料质感，支撑辐条与转轴采用哑光黑色金属材质，还原碳钢构件的表面质感，导流罩表面做了轻微的反光处理，呈现曲面结构的光影过渡效果。设计过程中针对潮汐流向往复变化的特性，选用戈尔洛夫涡轮的垂直轴结构形式，无需额外的对向调整机构即可适应双向来流的做功需求，双涡轮串联的布局可在相同立柱占用面积下提升过流截面的能量捕获率，内部支撑结构采用三角交叉排布，可抵消水流冲击带来的径向载荷，提升整体结构的运行可靠性，适配近岸潮汐能开发的低流速、大流量水流特性，可用于近岸港口、湾区的分布式潮汐能发电场景，建模过程中对各部件的装配间隙做了预留，可直接用于后续的结构仿真与流体动力学验证。
