双联旋转式可调电阻电位计结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:190990
  • 双联旋转式可调电阻电位计结构设计
  • 双联旋转式可调电阻电位计结构设计
  • 双联旋转式可调电阻电位计结构设计

双联电位计是电子电路领域应用极为广泛的基础调节元件,常被用于音频设备的双通道音量同步调节、工业测控设备的双回路参数校准、消费电子的功能档位切换与信号幅值调控场景,能够通过单轴旋转操作同步调节两组独立的电阻回路参数,相比单联电位器可大幅简化多通道同步调节的操作逻辑,减少控制面板的元件排布空间占用。

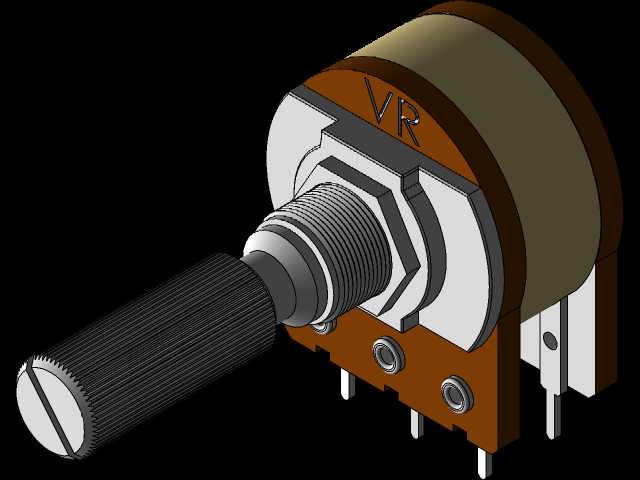

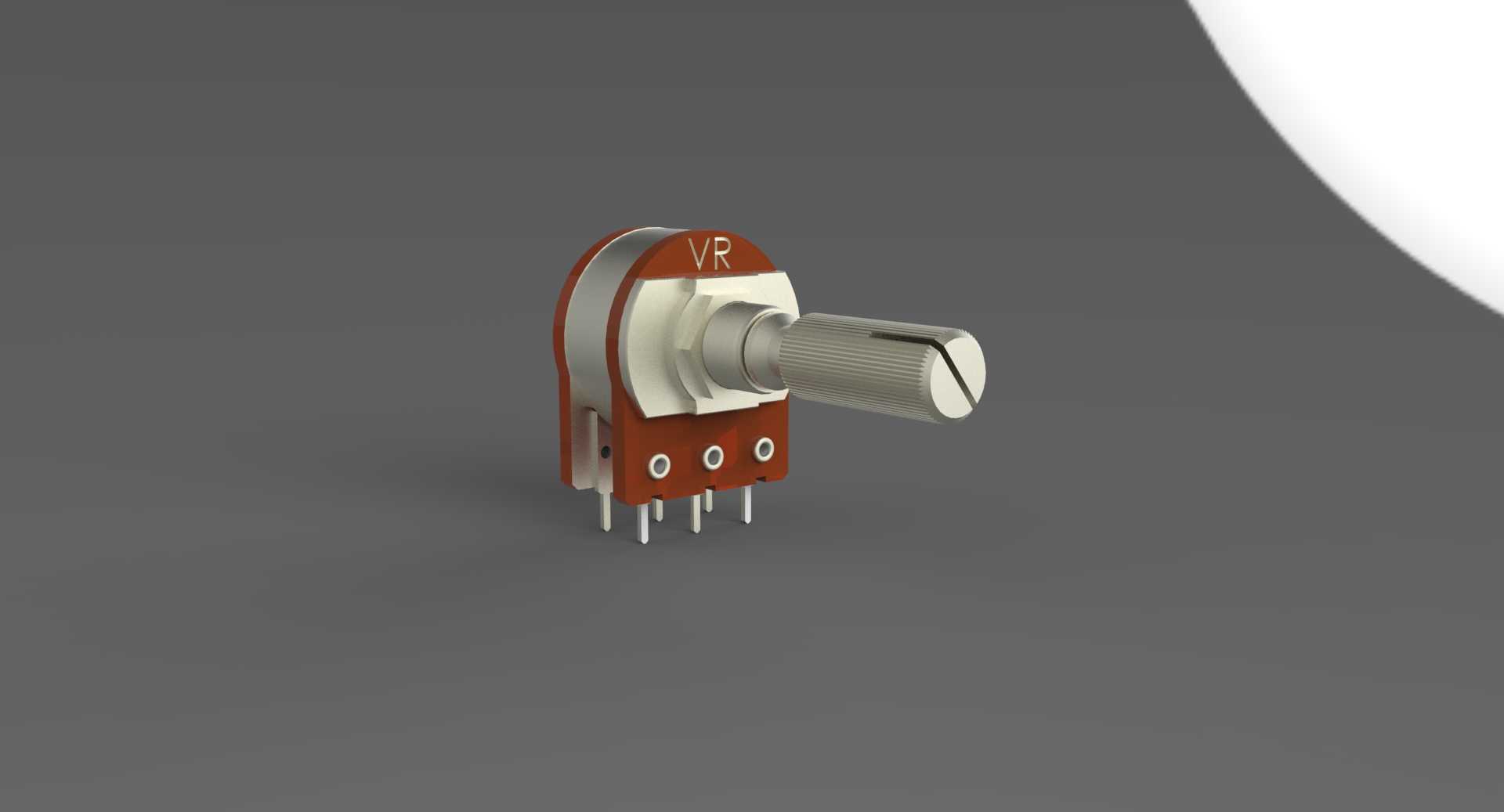

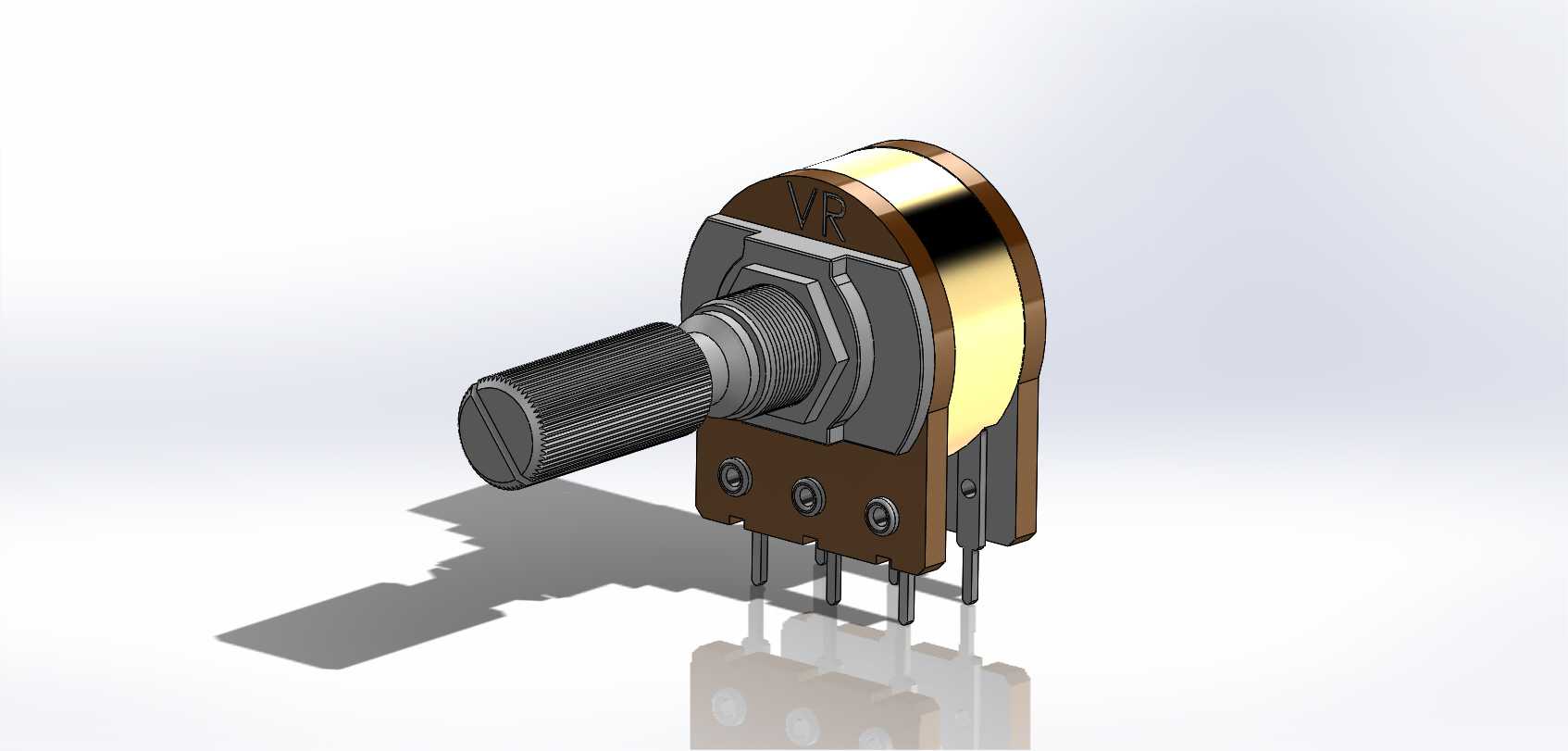

这款双联电位计采用同轴双层电阻体叠装结构设计,核心设计思路是在单根调节轴上集成两组独立的碳膜电阻基片与滑动接触刷,两组电阻单元之间设置绝缘隔层避免信号串扰,转动转轴时两组接触刷同步沿各自的电阻轨滑动,实现两路电阻值的同步线性变化,可满足立体声通道增益匹配、双路传感器信号比例调节等需要同步参数调整的电路需求。产品的调节轴采用滚花销轴结构,轴身表面加工细密滚花纹路,既可以直接手动旋转调节,也可以适配各类塑料或金属旋钮,增大操作摩擦力避免调节打滑;轴根部设置带锁紧螺纹的金属安装衬套,配套六角螺母与防松垫片,可快速固定在设备面板的开孔上,安装时仅需在面板开设适配衬套直径的圆孔,从面板正面插入电位计后在背面拧紧螺母即可完成固定,安装边界清晰,不会与面板周边的其他元件产生结构干涉。

产品的引脚采用直插式焊片设计,每组电阻单元对应三个引出引脚,分别对应电阻体两端固定端与滑动抽头端,引脚间距符合常规通孔焊接的工艺标准,可直接适配标准PCB板的焊盘孔位,波峰焊或手工焊接都能获得可靠的连接强度。电位计的外壳采用阻燃工程塑料与金属屏蔽罩组合结构,外层金属罩既可以提升结构强度,避免外力挤压导致内部电阻基片碎裂,也能起到电磁屏蔽作用,减少外界电磁干扰对电阻调节精度的影响,底部的塑料基座设置定位凸点,焊接时可卡入PCB板的定位孔中,避免焊接过程中元件偏移。在实际使用中,这款双联电位计的旋转阻尼手感均匀,全程旋转无卡顿跳变,电阻值变化线性度优异,可在-10℃到60℃的常规工作环境下长期稳定运行,既能满足民用消费电子的调节需求,也可适配工业控制设备的参数调节场景,整体结构紧凑,安装便捷,可直接替换同规格的常规双联电位器产品,无需修改原有设备的安装结构与电路设计。
