带电压互感器的10kV高压开关柜结构设计

这款10kV高压开关柜主要应用于城乡配电网、工业厂区变配电系统、商业综合体高压进线侧等场景，作为10kV电压等级下接受与分配电能的核心配电设备，可实现对高压线路的通断控制、故障保护、电压监测与计量功能，配套集成的电压互感器能够实时采集母线电压数据，为继电保护装置、计量仪表提供精准的电压信号，支撑过压保护、欠压告警、电能计量等核心配电功能，保障配电系统运行的可靠性与安全性。

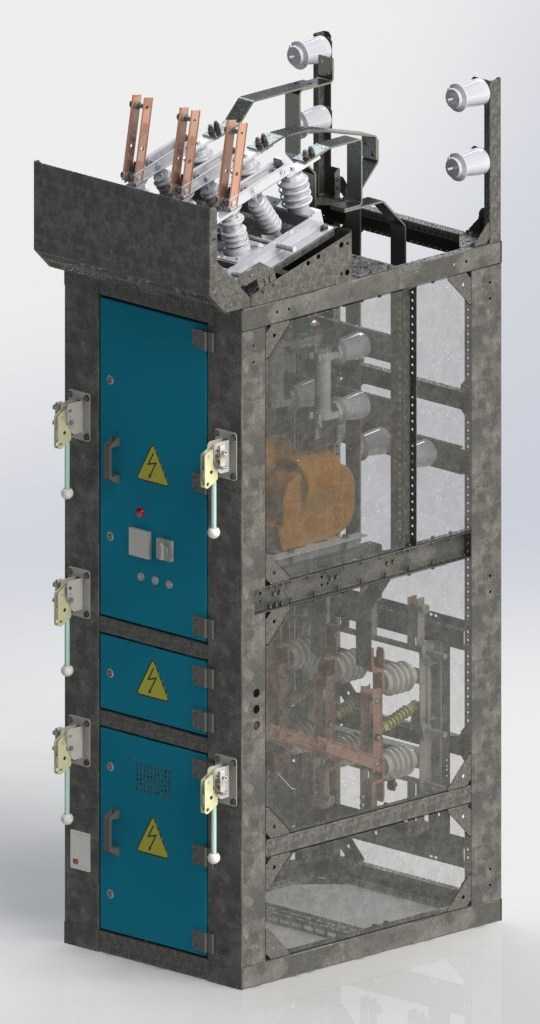

设备整体采用框架式拼装结构设计，外部柜体采用金属板材折弯成型，正面设置三层独立的柜门结构，每扇柜门均配备高压警示标识与机械联锁操作机构，可避免误操作带来的安全风险，柜门与柜体框架之间采用多点锁止结构配合绝缘支撑件，既保证柜体的结构强度，也满足高压设备的绝缘防护要求。柜体顶部设置进出线套管与主母线连接工位，可适配架空进线、电缆进线等多种进线方式，内部采用分层隔室设计，分别布置母线室、断路器室、电压互感器室、二次接线室，不同隔室之间设置金属隔板实现物理隔离，可避免单一部件故障引发的事故扩大，提升设备运行的安全冗余。

设计过程中充分考虑高压设备的电气安全距离要求，内部带电部件与接地柜体之间预留足够的空气绝缘间隙，所有绝缘支撑件均采用耐高压、耐老化的绝缘材质制作，可满足10kV电压等级下的长期运行绝缘要求。设备的安装边界充分适配常规配电房的安装空间要求，柜体底部预留标准化的安装固定孔位，可直接与配电房基础槽钢配合固定，进出线位置预留充足的线缆弯曲与接线操作空间，方便现场施工与后期运维检修。柜体侧面预留扩展连接接口，可与同系列其他柜体实现并排拼接，适配不同规模配电系统的组网需求。

设备的操作机构设置在柜体正面中下部位置，操作高度符合人体工程学要求，运维人员无需借助登高设备即可完成分合闸操作、状态查看等日常运维工作，柜门处预留观察窗位置，可在不开启柜门的情况下查看内部设备的运行状态，减少高压环境下的操作风险。整体结构兼顾了结构强度、绝缘性能、运维便利性与安装适配性，能够满足各类10kV配电场景的长期稳定运行需求。
