变电站用10千伏高压开关柜结构设计

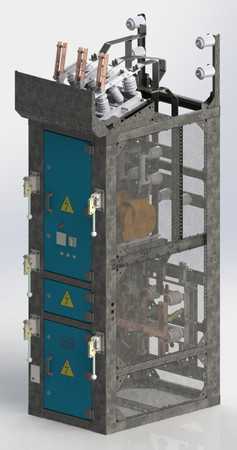

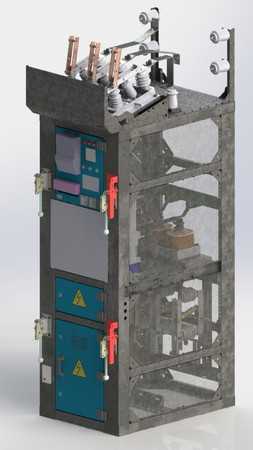

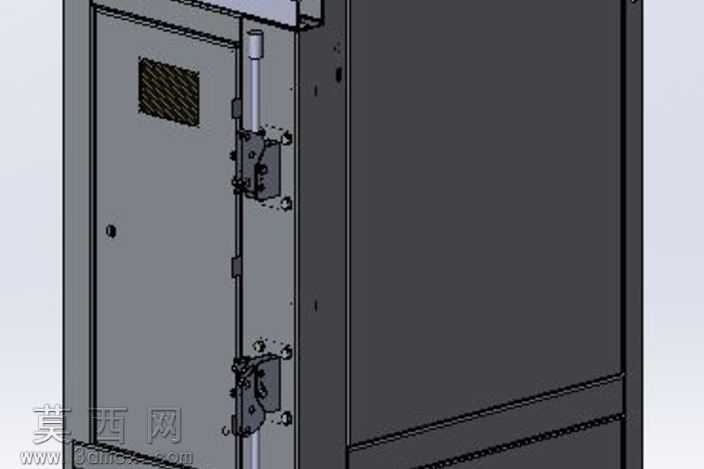

本作品为适配变电站10/0.4千伏变配电场景的高压开关柜部分结构三维模型，建模过程严格遵循高压配电设备的结构设计规范，先从柜体框架的基准搭建入手，以金属型材的标准截面参数为依据绘制骨架草图，通过拉伸、凸台切除等基础特征完成柜体主框架的三维构建，保证框架的承重结构、安装位预留完全符合高压柜体的装配要求。在柜门结构设计上，还原了高压柜的防护结构细节，包括柜门的加强筋布局、观察窗的嵌装结构、门锁与铰链的装配位设计，其中铰链采用多段式实体建模，还原了合页的转动配合结构，锁具部分还原了高压柜专用的连杆锁传动结构，可直观展示柜门的锁止与开合逻辑。柜体侧面的安装结构、顶部的母线通道预留位、内部的元器件安装横梁都按照实际配电设备的布局进行建模，所有结构的壁厚、安装孔位间距都参考行业通用标准设置，保证模型可直接用于结构验证、装配模拟场景。材质渲染方面，柜体主体采用冷轧钢板喷塑的哑光灰材质，还原工业配电设备的真实质感，观察窗采用透明聚碳酸酯材质并添加轻微的磨砂纹理效果，金属铰链、锁具部分采用镀锌金属材质，区分不同部件的材质属性，渲染时添加了工业场景的柔和环境光，突出柜体的结构轮廓与部件细节，避免过度光影效果干扰结构展示。设计思路上，针对10千伏高压柜的防护要求，重点优化了柜门与柜体的密封配合结构，预留了密封胶条的安装槽位，同时考虑到设备运维的便利性，柜门的开合角度、锁具操作位置都按照人体工程学要求调整，内部安装位预留了足够的元器件操作空间，可适配主流的高压断路器、隔离开关等元器件的安装需求，模型仅展示柜体的核心机械结构部分，未包含内部电气元器件，可作为高压开关柜柜体设计的参考模板，用于配电设备的方案展示、结构校核、装配教学等场景。
