带真空断路器的10kV高压开关柜结构设计

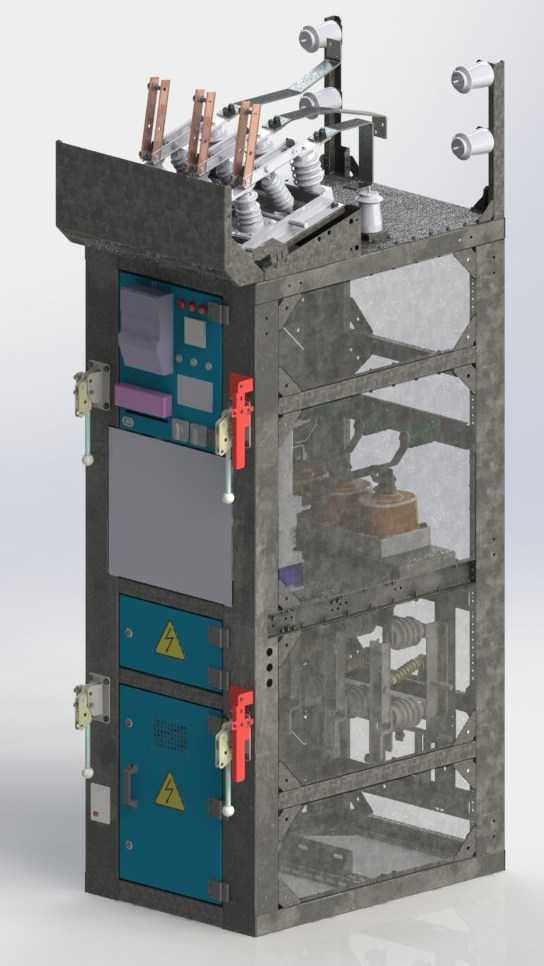

这款10kV开关柜主要面向工业园区、商业综合体、中小型变电站的中压配电场景，承担10kV电压等级下的电能分配、线路通断控制与故障保护职能，是配电网末端实现电能管控的核心电气设备，可在正常工况下完成负荷电流的分合操作，在线路出现短路、过载、欠压等故障时快速切断故障回路，避免故障范围扩大，保障后端用电设备与配电线路的运行安全。设备集成真空断路器作为核心开断元件，利用真空介质优异的绝缘与灭弧性能，可在极短时间内熄灭分断过程中产生的电弧，大幅降低开断过程对触头的烧蚀，提升设备长期运行的可靠性与使用寿命，同时减少开断过程中的燃弧风险，适配频繁操作的配电场景需求。柜体采用分层模块化设计思路，自上而下依次布置母线室、断路器操作室、电缆接线室，各功能舱室之间设置金属隔板实现物理隔离，既可以避免不同舱室之间的故障蔓延，也能为日常运维、元件检修提供独立的操作空间，降低运维过程中的安全隐患。柜体正面设置操作面板与带警示标识的舱门，操作机构与断路器本体采用可靠的联锁设计，只有当断路器处于分闸位置时才能开启对应舱门，从结构层面杜绝带负荷拉闸、误入带电间隔等恶性误操作风险。柜体侧面采用镂空框架结构，在保证整体结构强度的前提下，为舱内元件提供充足的散热通道，避免长期运行过程中热量积聚导致的元件老化加速问题。在安装边界设计上，柜体整体采用标准化的户内安装尺寸，底部预留统一规格的电缆进线开孔与基础安装固定孔位，可直接适配现有配电房的标准安装基础，无需额外进行基础改造；柜体顶部预留母线连接接口，可方便实现多台柜体的并排拼接扩展，适配不同规模的配电回路扩容需求。柜体外部预留的操作手柄、状态指示窗口均符合人体工程学设计，运维人员站立在柜体正面即可完成分合闸操作、运行状态查看等常规工作，无需额外借助登高或辅助工具。
