泰克TDS2000数字存储示波器外观结构

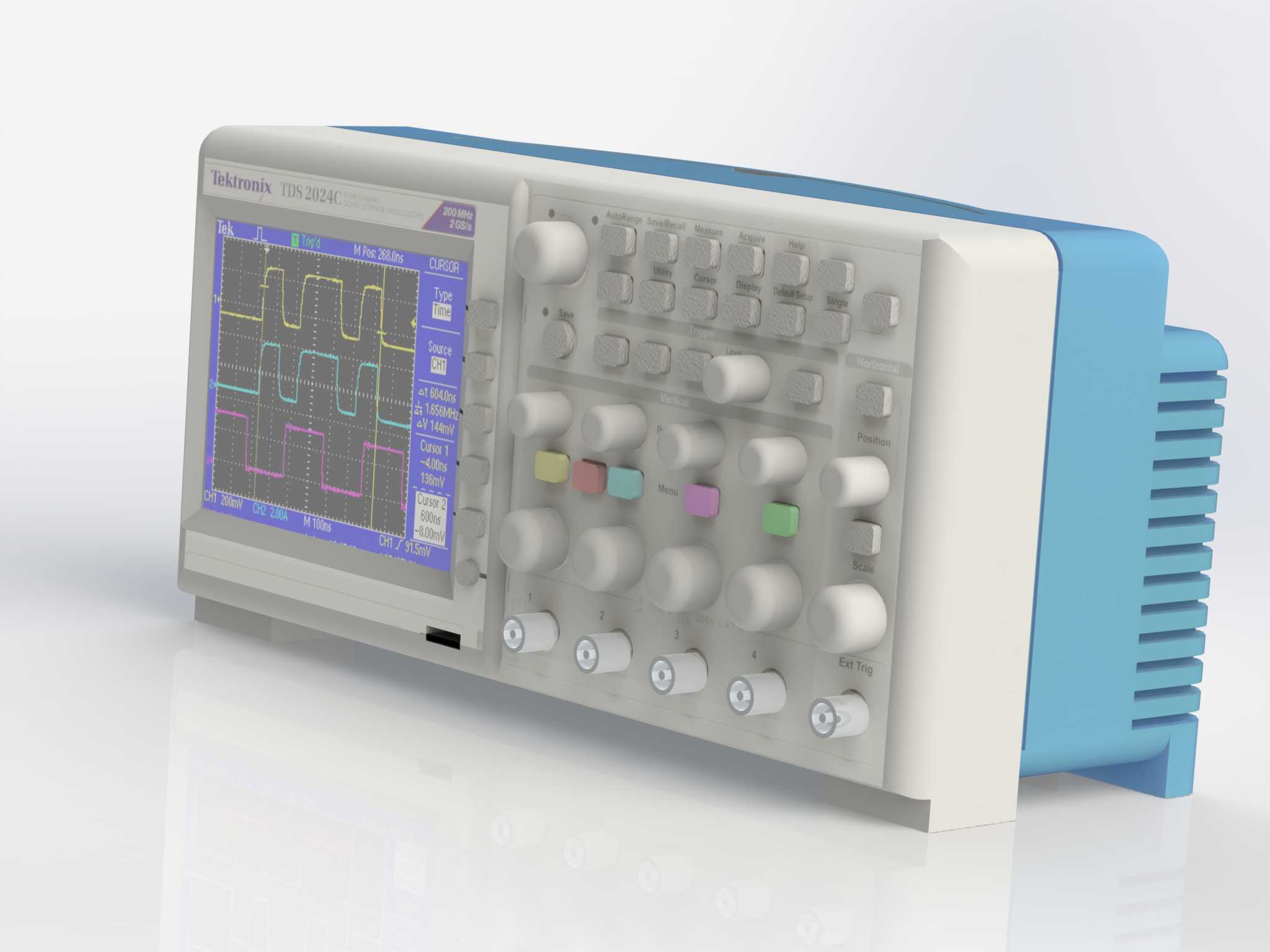

在电子制造、电路研发、教学实训、设备运维等诸多场景中，示波器是排查信号异常、验证电路设计、观测电参数变化的核心测试设备，泰克TDS2000系列作为入门级通用数字存储示波器，凭借稳定的性能、友好的操作逻辑，广泛应用于高校电子实验室、中小电子企业研发工位、家电维修站点、工业产线功能检测环节，能够满足常规的电压波形观测、频率测量、相位差判断、信号时序分析等日常测试需求，是电子相关从业者接触频率极高的一款台式测试仪器。这款三维结构还原的示波器模型，完整复刻了实机的功能布局与外观特征：机身采用前浅灰后蓝的撞色设计，前面板按照操作逻辑划分出显示区、通道控制区、水平调节区、垂直调节区、触发控制区、功能按键区、输入接口区多个功能模块，彩色显示屏位于前面板左上区域，能够直观呈现多通道波形的显示效果，屏幕周边排布着菜单操作按键、测量功能快捷键，方便使用者快速切换测量模式、调整显示参数；面板右侧的旋钮按照操作频率排布，常用的垂直灵敏度调节、水平时基调节、触发电平调节旋钮放置在手指易触碰的核心区域，不同功能的按键采用彩色标识区分通道归属，降低误操作概率；机身下部排布四个BNC信号输入接口，配套接地端子、探头补偿校准输出端，完全匹配实机的接口布局；机身侧面设计有散热格栅结构，保障设备长时间运行时的空气流通，背部预留支撑脚结构，能够调整机身倾斜角度，适配不同操作视角的观看需求。在设计还原过程中，重点考量了台式测试仪器的人机交互逻辑，所有旋钮、按键的凸起高度、间距都参考实机操作手感做了等比例还原，避免出现按键过密导致操作干涉的问题，机身整体的长宽高比例、边角的圆弧过渡、面板的印刷标识位置都与实机保持一致，既可以用于电子类教学课件的演示素材，让实训课程中的设备介绍更具直观性，也可以用于电子实验室场景的三维可视化搭建、工业产线检测工位的布局仿真，还能作为电子测试主题的动画、宣传素材中的设备元素使用。模型还原了设备的安装摆放边界，机身底部的防滑垫位置、背部的支撑脚开合角度都做了结构还原，在做场景布局时能够准确预留设备摆放空间、操作预留空间，避免出现场景搭建时设备与周边操作台、其他仪器的干涉问题，前面板的操作件布局也能支撑虚拟操作演示的交互逻辑搭建，让虚拟实训场景中的设备操作更贴近真实使用体验。
