户外皮艇可调式竞赛专用座椅结构设计

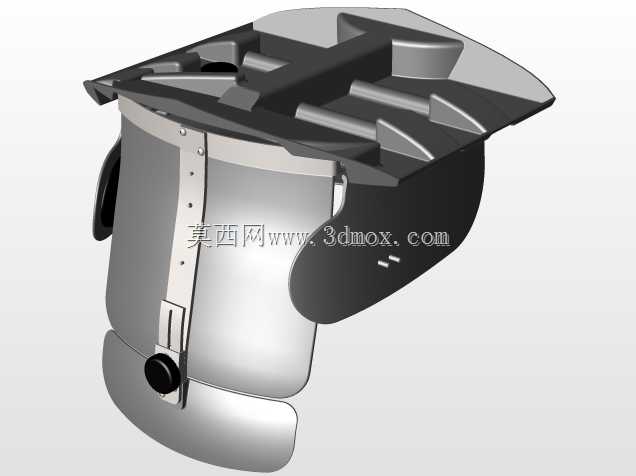

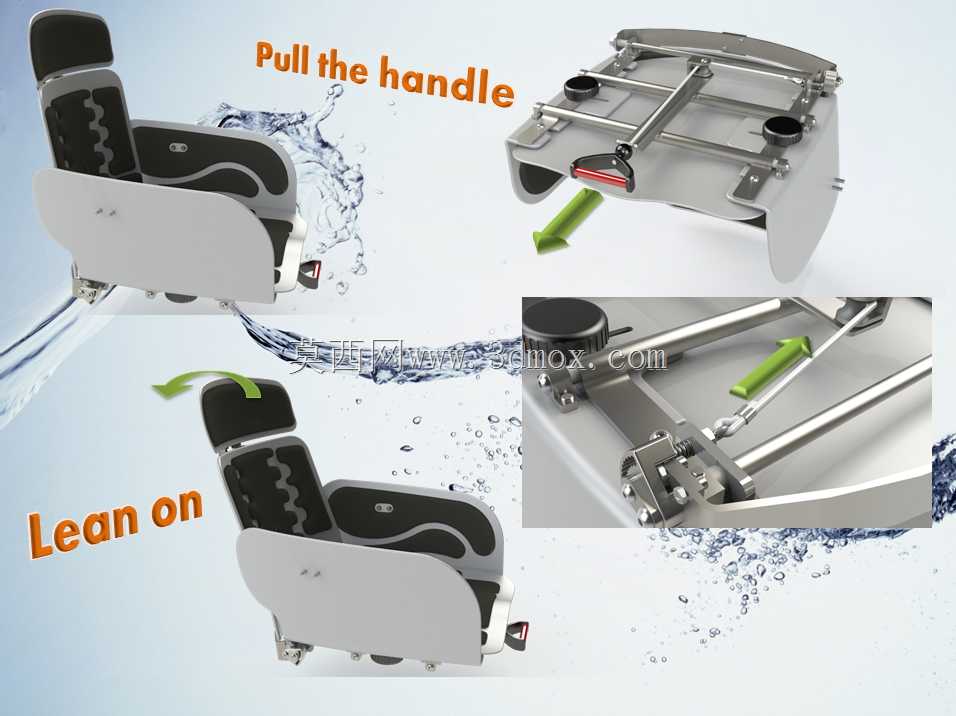

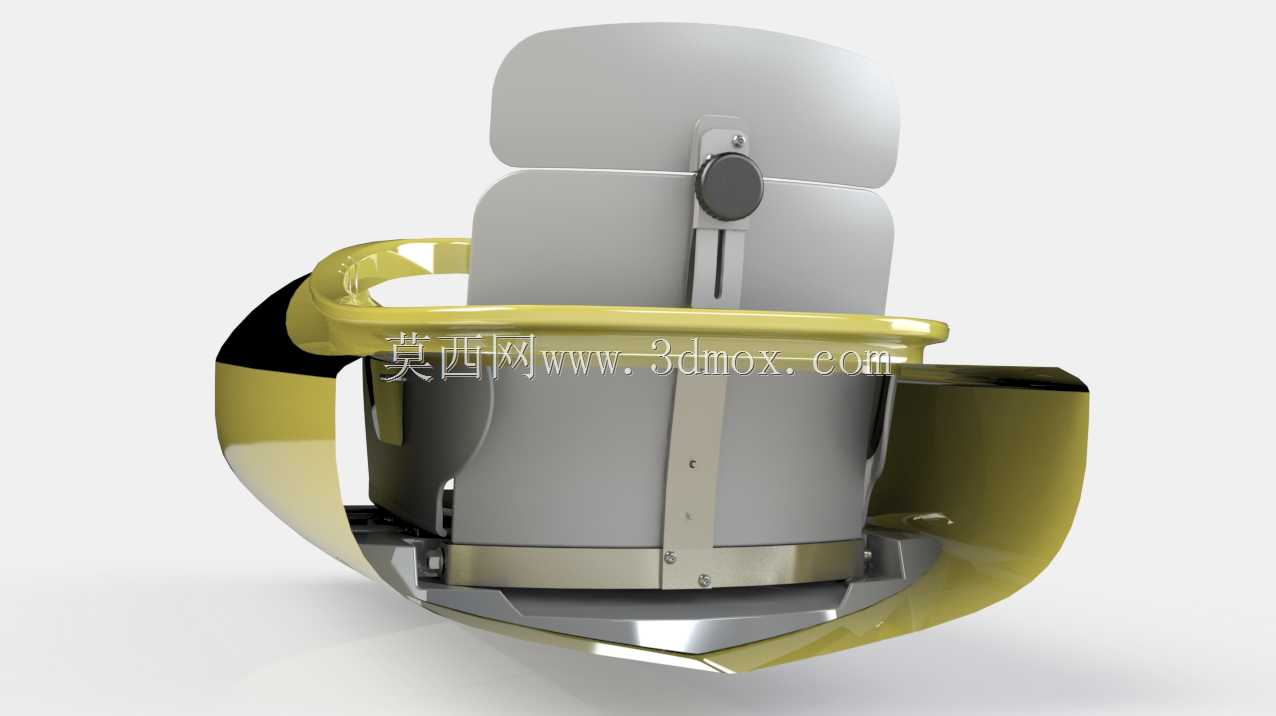

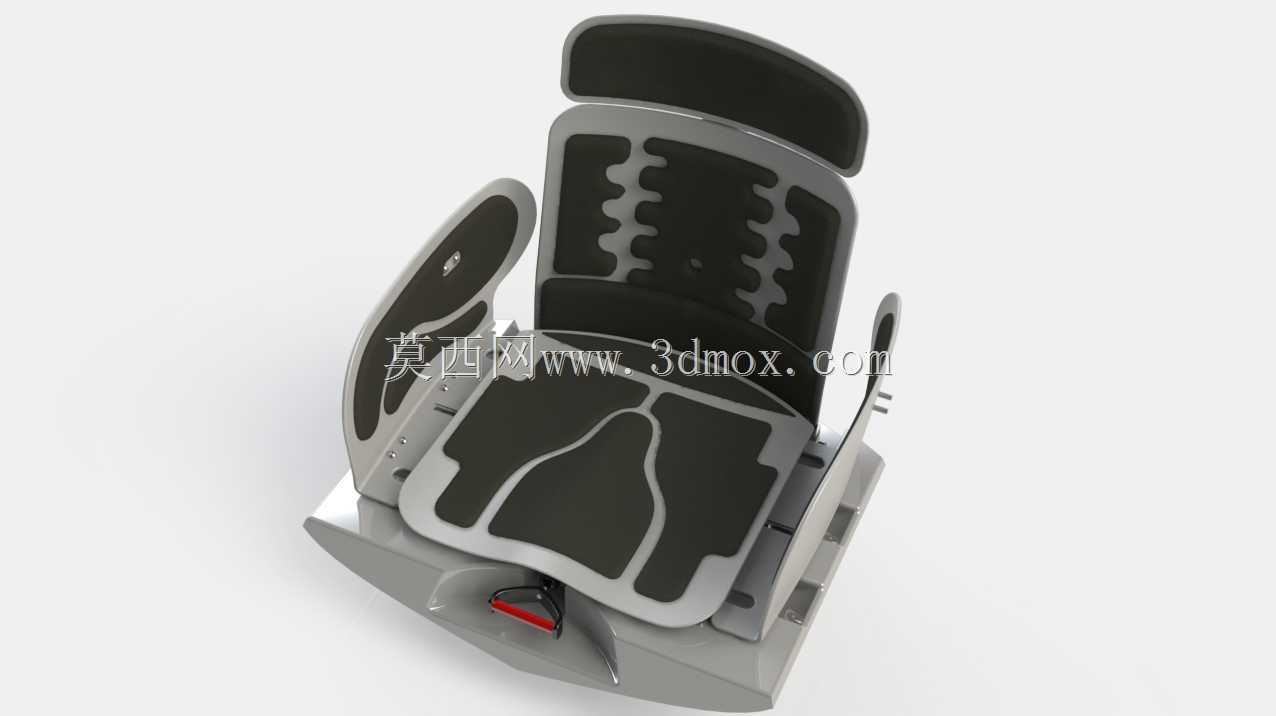

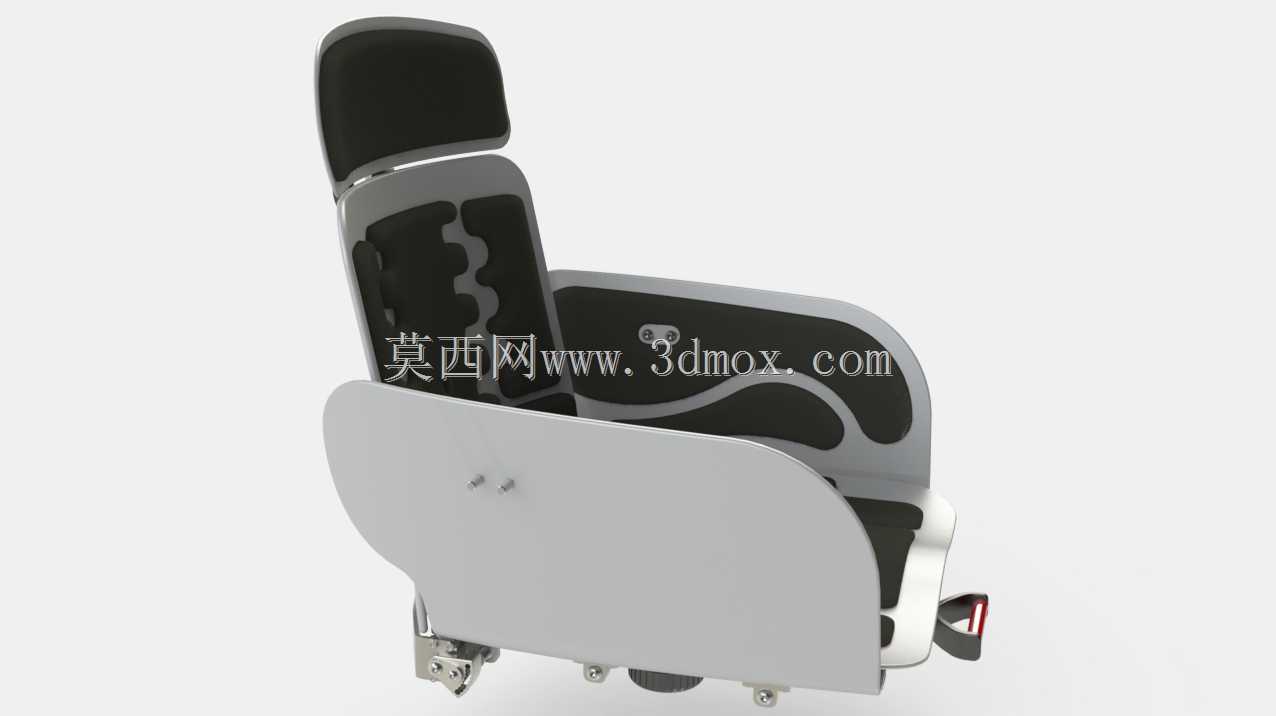

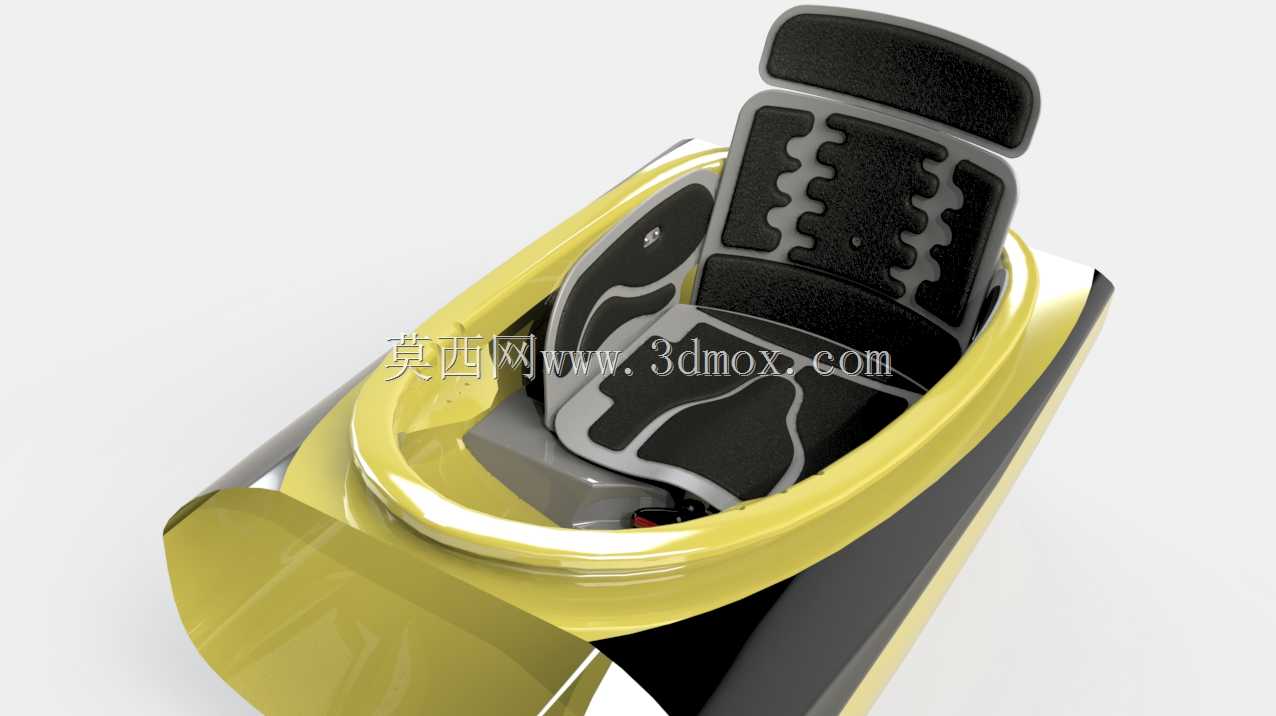

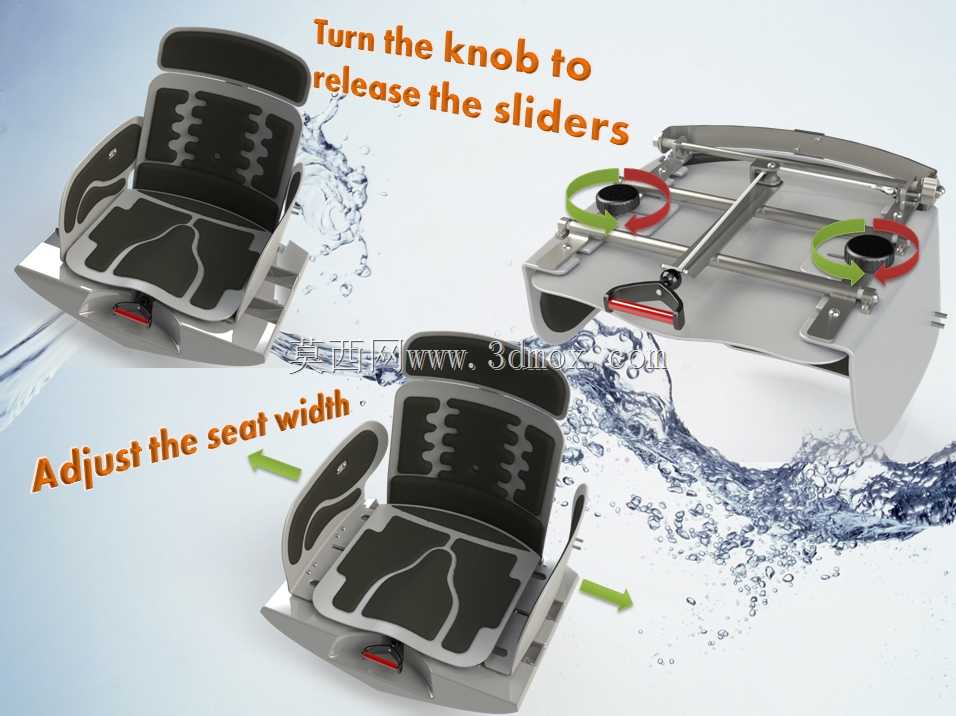

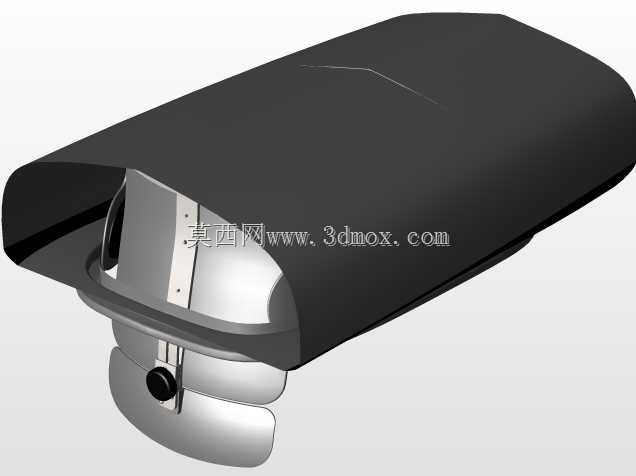

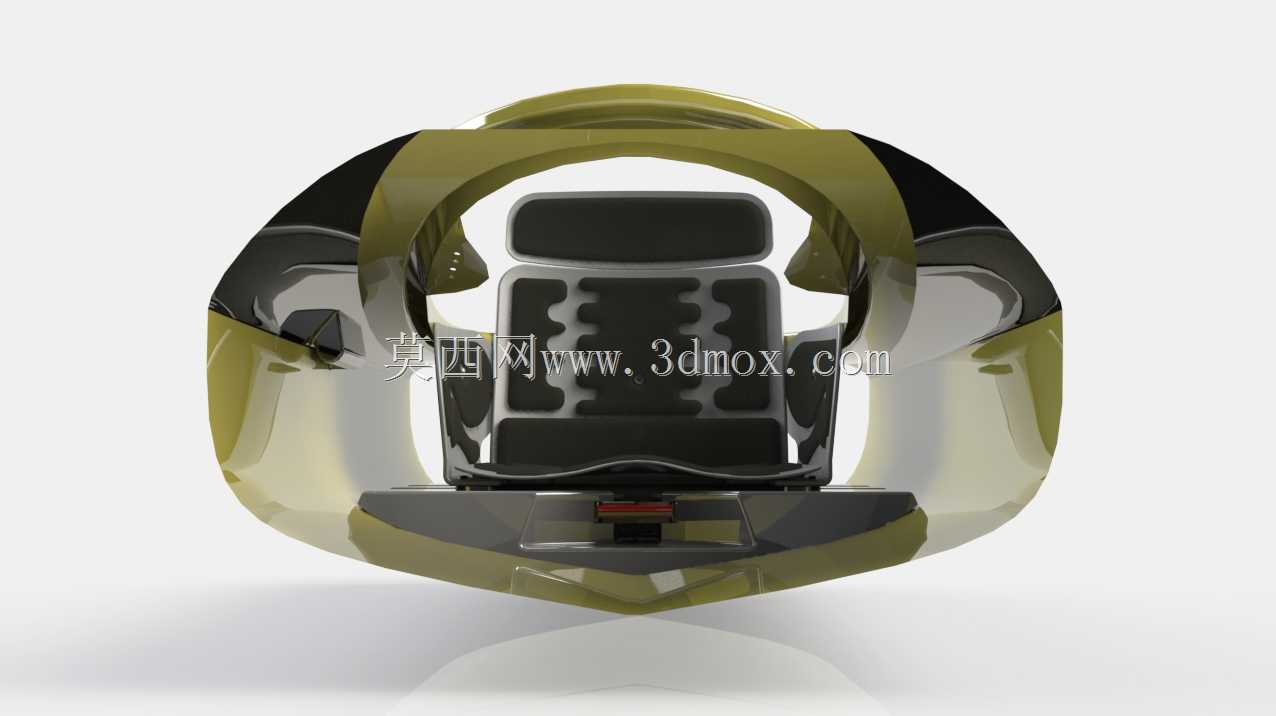

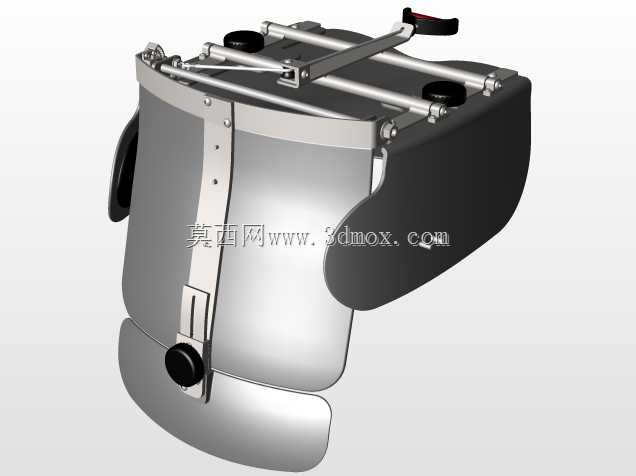

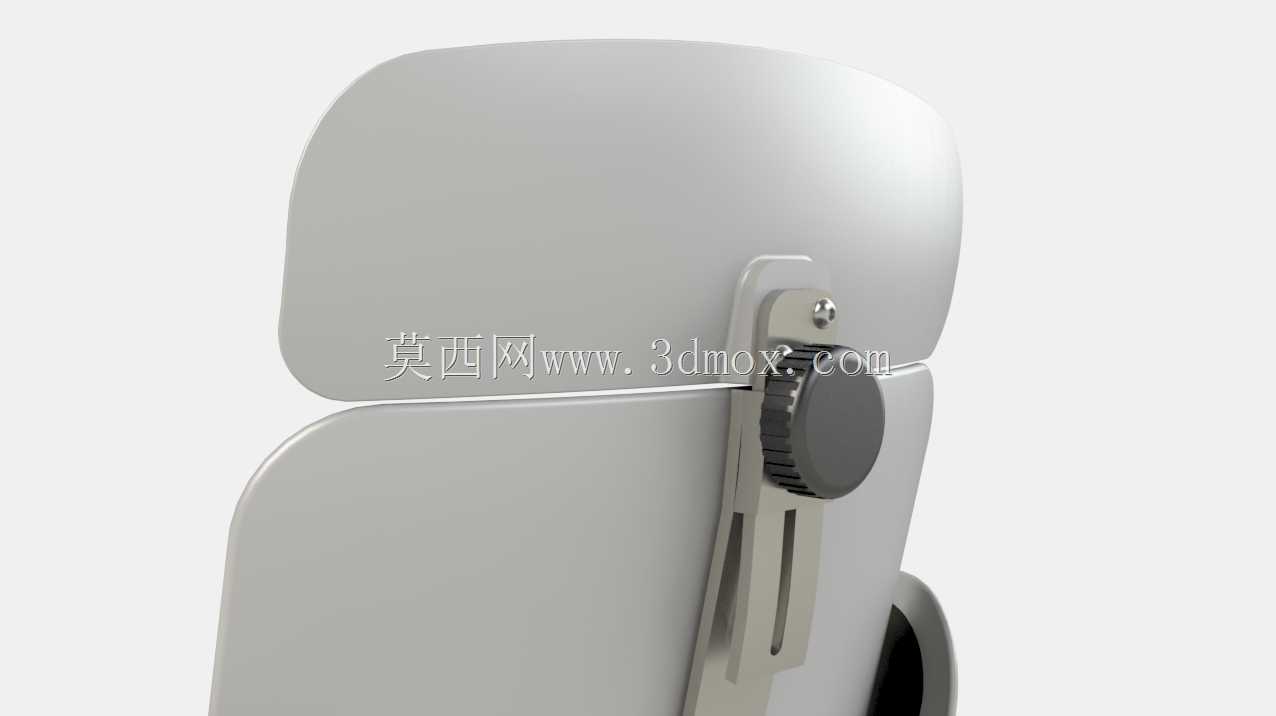

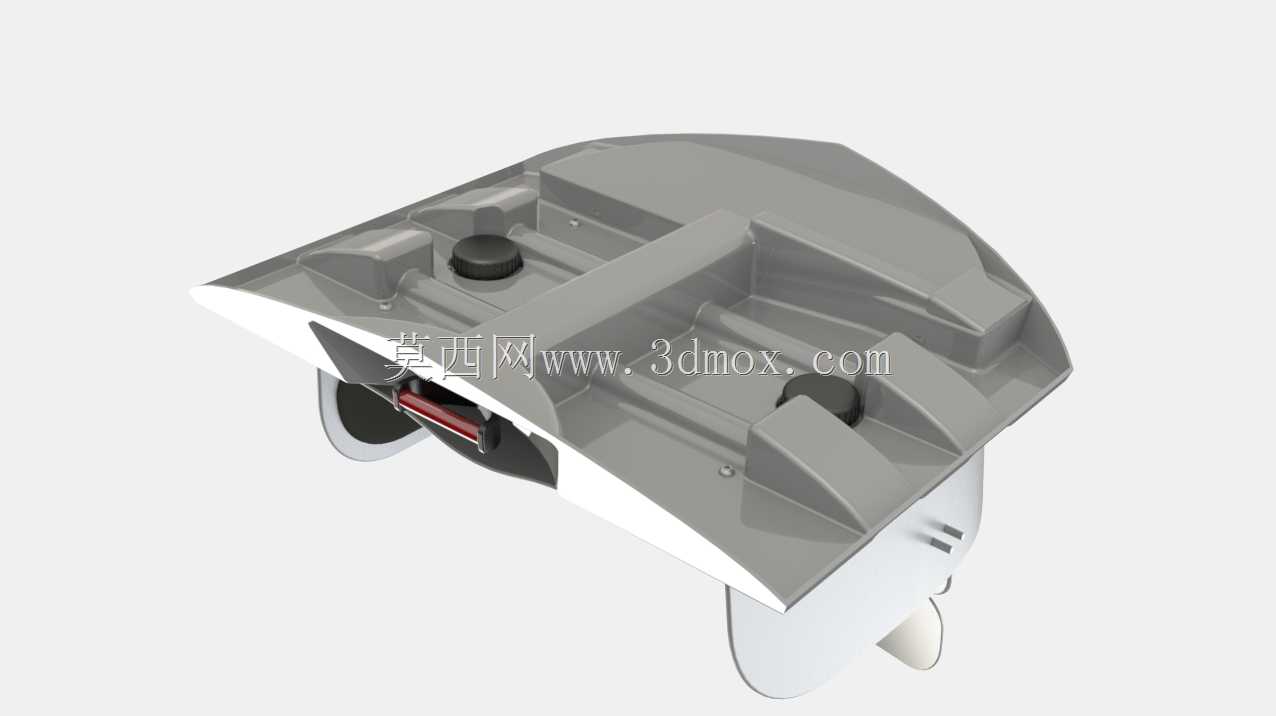

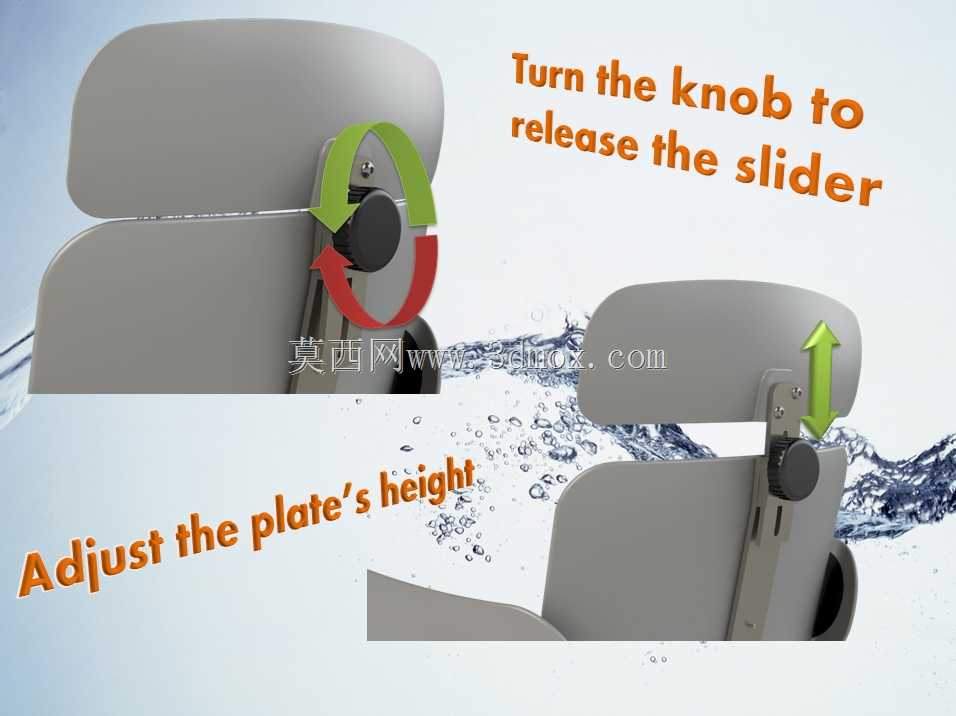

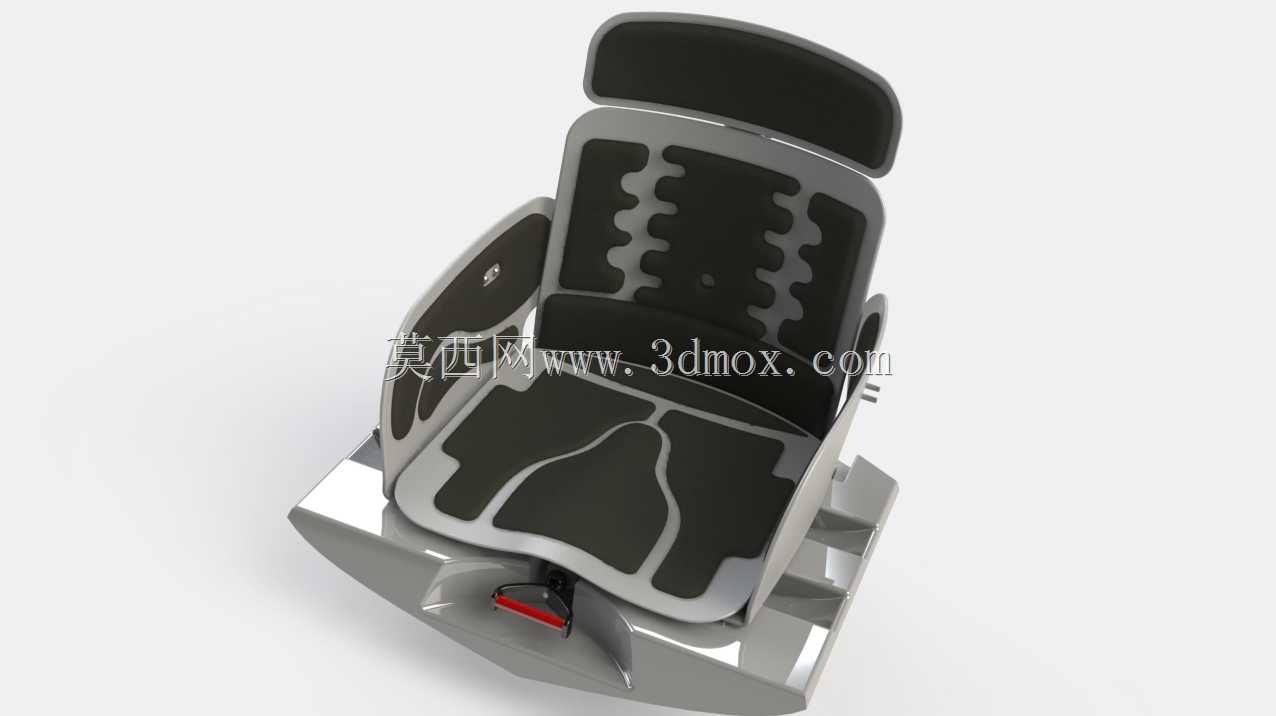

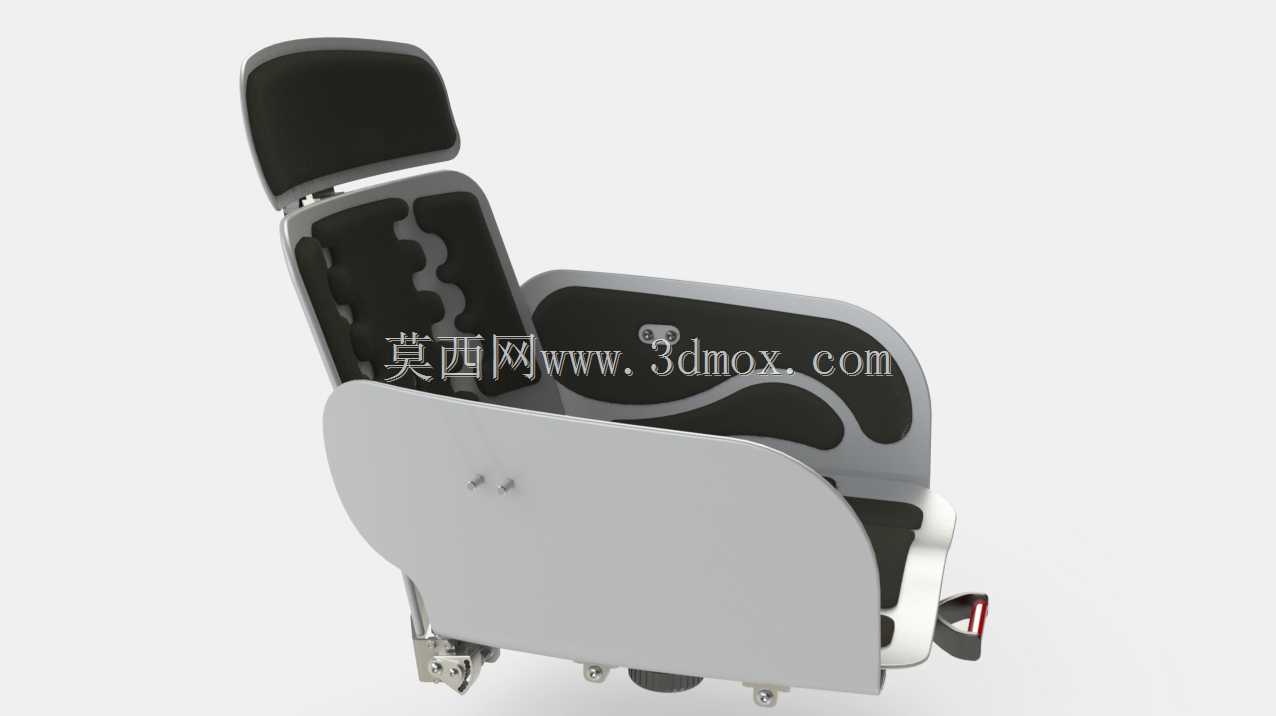

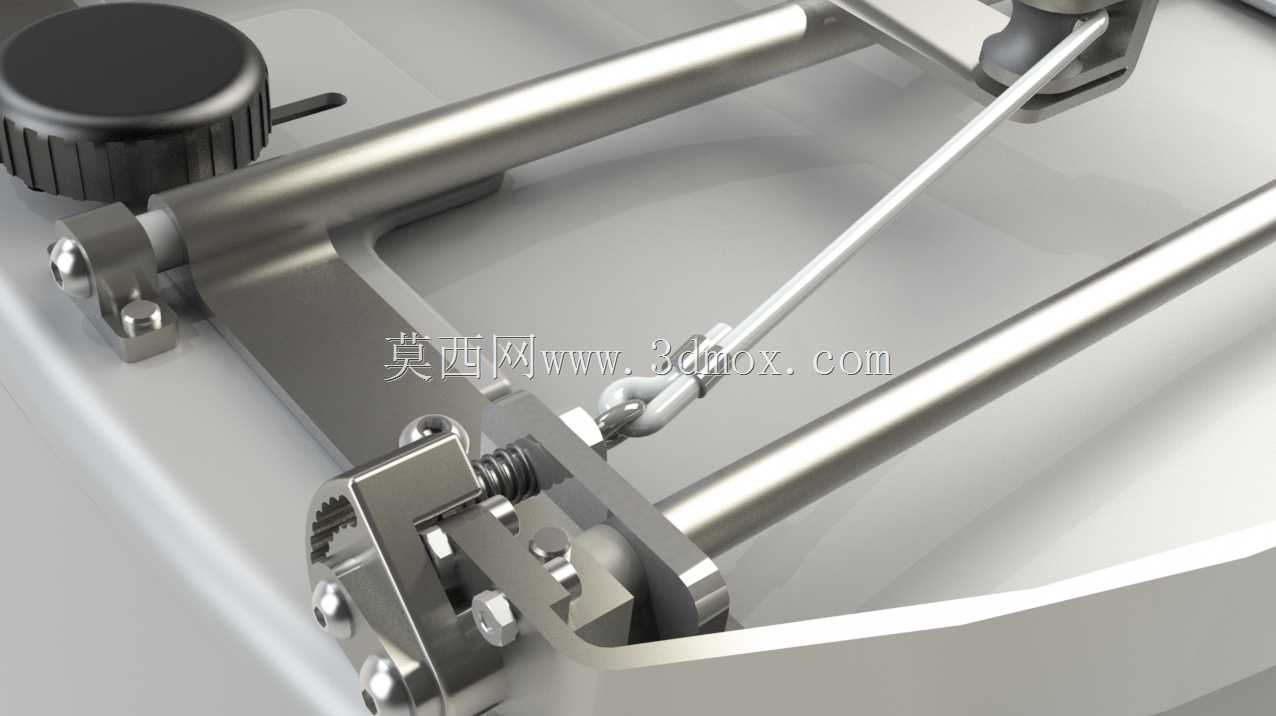

做这套可调皮艇座椅的建模时，最先锚定的是户外激流挑战赛的实际使用场景——选手在长距离竞速、过弯避障时上半身需要持续发力转体，普通固定式皮艇座椅无法适配不同身高、不同发力习惯选手的坐姿需求，甚至会因为腰靠位置不对造成运动损伤，这也是做可调结构的核心出发点。建模初期先梳理安装边界：皮艇座舱的内轮廓宽度常规在480-560mm区间，座椅整体安装底座的宽度控制在420mm，预留两侧操作空间，底座前后安装孔位按照通用皮艇座舱的预埋螺母间距设置，横向孔距320mm，纵向预留三档调节位，单档调节间距40mm，适配不同腿长选手的座舱纵深需求。结构拆分上，把部件分成承力底座、靠背调节支架、头枕组件、缓冲垫层四个模块，塑料承力件选用热成型HDPE材质，建模时先做壁厚控制，主体承力面壁厚4mm，加强筋位置壁厚2mm，避免热成型时出现厚薄不均的应力集中问题；金属调节支架采用不锈钢材质，建模时提前预留铰接轴的配合公差，轴孔配合选用H8/f7间隙配合，保证调节时无卡滞，同时在调节档位处做定位弹珠结构，不需要额外锁止件就能实现档位固定，减少水上环境下的零件锈蚀风险。缓冲垫层部分，建模时按照人体工学曲面做贴合设计，腰靠位置做30mm的凸起支撑，对应人体第三到第五腰椎位置，坐垫前缘做20mm的下倾弧度，避免长时间坐姿压迫腿部血管，垫层材质选用EVA或PU发泡，建模时预留垫层和塑料底座的粘接定位槽，装配时不需要额外打钉就能固定，减少突出件对选手的剐蹭风险。建模步骤上，先在三维软件中绘制座舱安装基准面，先拉出底座的整体轮廓，做拔模斜度处理，外表面做哑光纹理的曲面拆分，避免光滑面沾水后打滑；之后绘制靠背的铰接结构，模拟靠背0-25度的角度调节行程，做干涉检查，确认最大调节角度下靠背不会和座舱后沿发生碰撞；再绘制头枕组件，头枕做上下50mm的调节行程，适配不同身高选手的颈部支撑位置；最后做整体装配的重量核算，所有部件加总重量控制在6.7千克左右，不会给皮艇增加过多负载，同时满足结构强度要求，建模完成后导出通用格式文件时，把所有零件按装配层级做分组，方便后续做结构仿真或者开模生产时直接调用，不需要重新拆分零件树。
