多规格智能电子设备定制主板外形结构设计

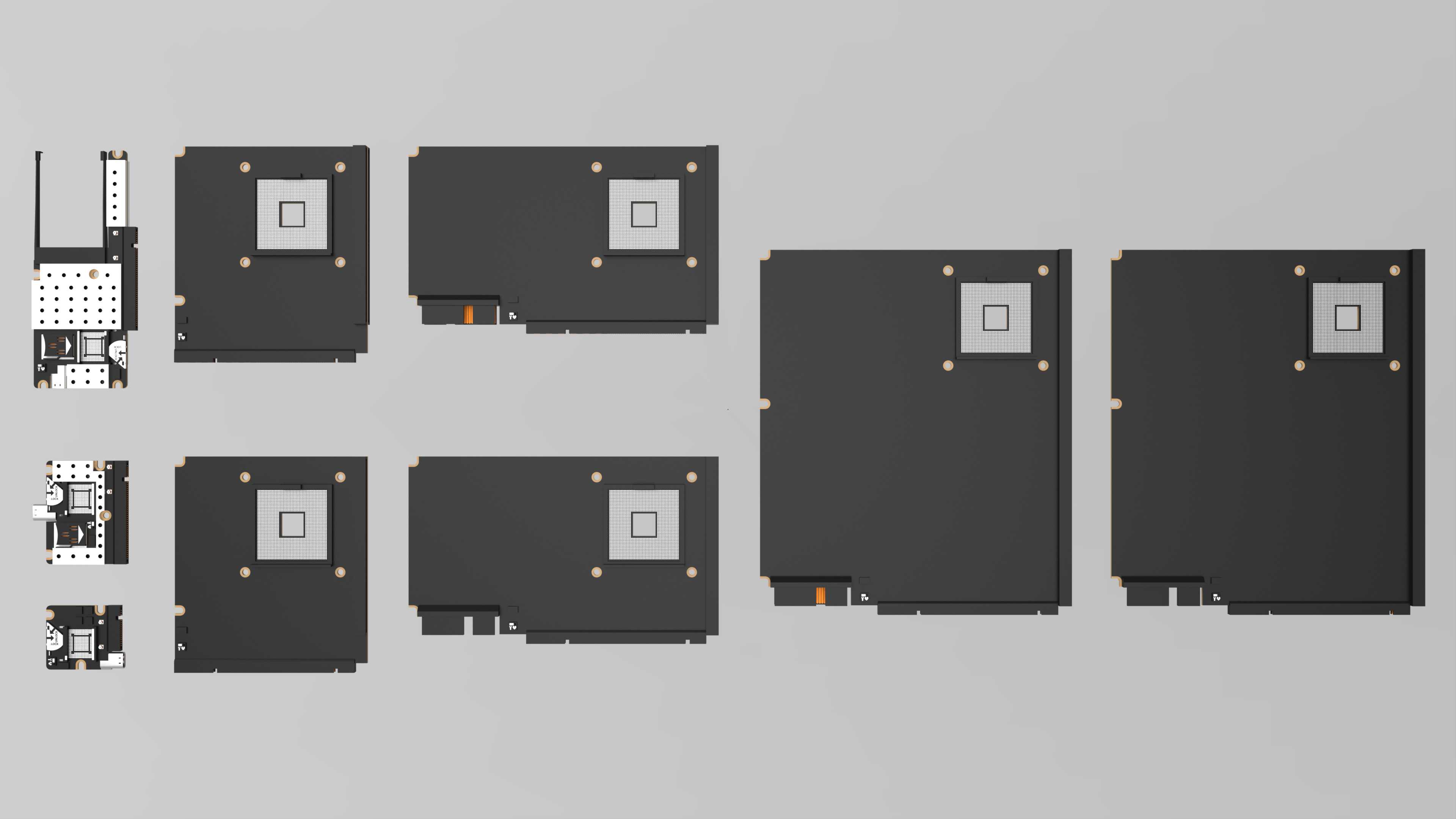

这套主板外形结构方案覆盖了从微型可穿戴设备到高性能计算终端的全品类智能硬件主板设计需求，针对不同使用场景的设备做了差异化的外形与安装边界适配。面向智能手表、智能眼镜这类极致紧凑的可穿戴设备，主板采用30×31mm、4mm厚度的超小尺寸规格，在极小的空间内预留了核心处理芯片、传感模块、蓝牙通讯单元的安装位，同时兼顾佩戴时的散热与结构强度需求，边缘做了圆弧过渡处理避免刮蹭设备外壳与佩戴者皮肤。面向智能手机、便携平板这类移动消费电子设备，主板分别规划了33×50mm、45×115mm两种5mm厚度的规格，前者适配直板小屏手机的内部堆叠，预留了摄像头模组、HDMI加密狗、SIM卡槽的安装位置，后者适配大屏平板的内部布局，兼顾电池、扬声器、触控模组的空间避让。面向笔记本电脑这类便携计算设备，主板覆盖了11英寸到15英寸以上不同尺寸机型的需求，其中11英寸轻薄本采用90×150-285mm、6.5mm厚度的规格，预留了内存插槽、存储接口、IO扩展位的安装空间；15英寸以上高性能本采用172×150-285mm、6.5mm厚度的规格，可支持最多2颗GPU的安装布局，同时预留了散热模组的固定位，满足高性能硬件的散热需求。

在设计思路上，所有主板均采用单面核心元件布局，将BIOS芯片、电源管理组件集中布置在主板单侧，另一侧预留屏蔽罩安装位，既降低了整体厚度，也方便电磁屏蔽结构的装配，减少信号干扰。针对不同设备的功能需求，主板预留了对应的功能扩展接口：移动设备类主板预留了天线触点、摄像头排线座、充电接口焊盘，部分带通话功能的设备主板还预留了射频调制解调器的安装位；高性能计算类主板预留了多内存插槽、存储接口、外设扩展槽，同时规划了CPU供电模块的布局空间，满足高负载运行的供电需求。所有主板的安装孔位均做了统一的边距规范，边缘预留了0.5mm的外壳避让间隙，既方便生产时的螺丝固定，也避免组装时主板与外壳产生干涉。针对不同设备的外壳形态，主板还做了对应的异形切角处理，比如手机主板在对应摄像头、按键的位置做了缺口避让，笔记本主板在对应散热出风口、接口开孔的位置做了外形适配，确保主板能够完美嵌入对应设备的内部腔体，最大化利用设备内部空间，在保证结构强度的前提下压缩整机厚度与重量。
