车载遥控钥匙内部电路板结构设计

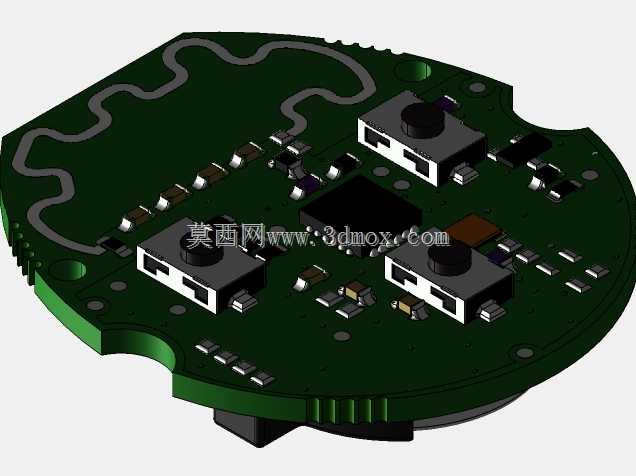

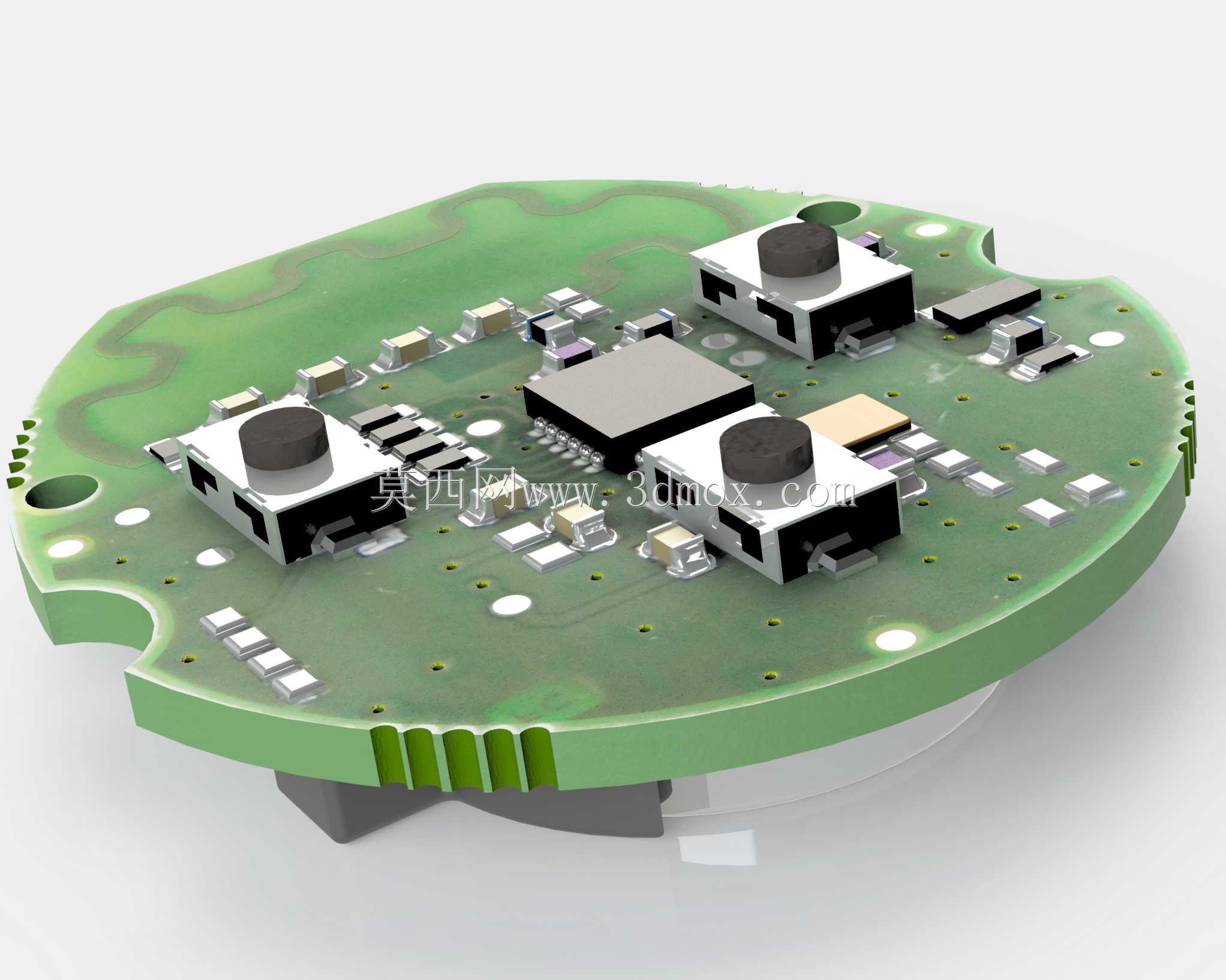

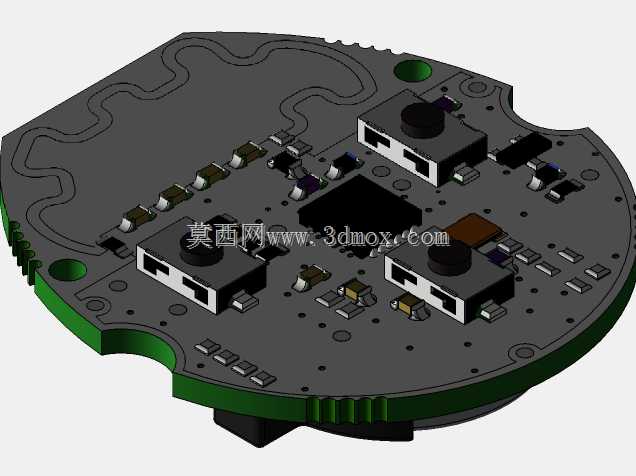

日常汽车使用场景中，遥控钥匙是用户高频接触的车载交互部件，承担车辆解锁、闭锁、后备箱开启等核心指令的发射功能，其内部电路板的结构合理性直接决定按键手感、信号稳定性与长期使用可靠性。该结构设计围绕圆形钥匙壳体的内部安装边界展开，整体PCB采用异形轮廓适配外壳内腔，边缘预留与壳体卡扣对应的定位缺口，避免装配后出现电路板窜动的问题。板载三个功能按键采用侧按式轻触开关布局，按键位置与外壳表面的按键凸点精准对位，开关选型时充分考虑按键行程与按压力度，匹配日常使用的按压反馈需求，避免出现按键过软触发误判、过硬按压费力的问题。板上集成的主控芯片与射频发射模块布局时，特意避开按键区域与电池安装位，减少按键按压时的应力对芯片焊点的长期影响，同时射频模块周边预留净空区域，降低板上其他元器件对信号发射的干扰。电路板边缘设置的多组金手指触点，对应外壳内部的电池连接弹片，装配后可直接与纽扣电池正负极连通，省去额外接线工序，提升装配效率。PCB表面的阻焊层采用常规绿色工艺，焊盘做沉金处理提升抗氧化能力，适配车载环境下高低温交变、湿度波动的使用工况，避免长期使用后出现焊点氧化接触不良的问题。板上排布的贴片电阻、电容均采用小型化0402封装，在满足电路性能的前提下尽可能压缩板上占用空间，给后续外壳内部的防水胶圈预留安装余量，方便后续做IP等级防护设计。三个轻触开关的高度经过选型匹配，装配后开关顶端与外壳内表面的间隙控制在0.2mm以内，既保证按压时按键可以有效触发开关，又避免间隙过大导致按键晃动产生异响。电路板底部预留的定位柱安装孔，可与壳体内部的定位柱过盈配合，进一步固定电路板位置，即使钥匙从1.5米高度跌落，也不会出现电路板移位导致的按键失效、信号中断问题。射频发射天线采用板载走线设计，沿电路板边缘弧形排布，充分利用异形板的边缘空间提升信号发射增益，在开阔场地可实现30米以上的有效遥控距离，满足用户远距离找车、提前解锁的使用需求。
