绝缘型BNC同轴连接插座结构设计

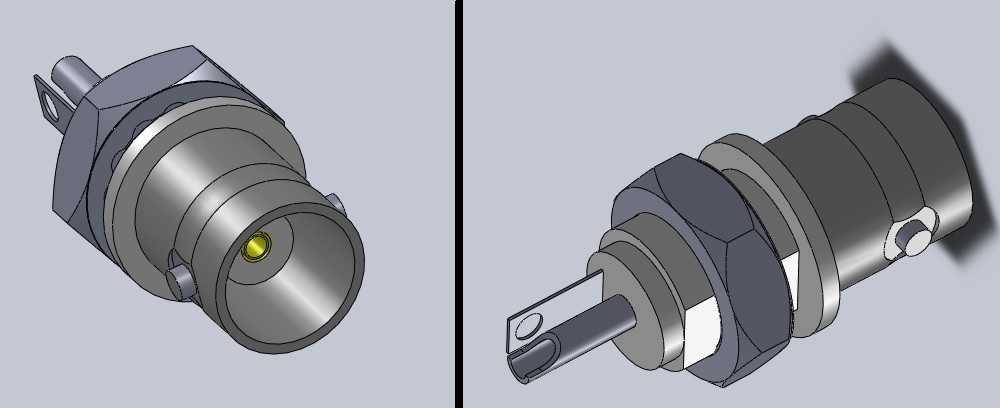

这款BNC同轴连接插座主要面向射频信号传输场景设计，常见应用于通信测试设备、视频监控系统、高频信号采集装置、广播电视传输链路中，作为同轴电缆与设备面板之间的信号中转连接件，承担着阻抗匹配、信号屏蔽、机械固定的核心作用，能够在50Ω阻抗体系下稳定传输高频模拟信号与低速数字信号，避免信号传输过程中的回波损耗与外界电磁干扰侵入。产品采用面板穿装式结构设计，整体由接触内芯、绝缘介质层、金属屏蔽外壳、锁紧卡爪、安装固定法兰、尾部接线端、配套密封垫圈几个部分组成，前端接口遵循标准BNC接口规范，通过卡口旋转锁紧结构与适配的BNC插头实现快速插拔连接，卡爪卡位后可提供可靠的连接保持力，避免设备移动或线缆拉扯时出现接口松脱导致的信号中断。设计过程中重点考虑了高频信号传输的阻抗连续性，内芯接触件与外壳之间的绝缘层厚度经过反复校核，保证全路径特性阻抗稳定在50Ω区间，减少信号反射；金属外壳采用一体化切削成型结构，配合安装时的垫圈实现面板处的电磁密封，完整包裹内部信号通路，有效隔绝外界工频电磁干扰与空间杂波对传输信号的影响。安装边界方面，产品设计有六角形锁紧螺母与带定位耳的安装法兰，适配标准厚度的设备面板开孔，安装时将插座主体从面板正面穿入开孔，尾部旋合锁紧螺母即可完成固定，定位耳可卡在面板预留的防转槽内，避免插拔插头时插座跟转导致内部接线松脱；尾部接线端采用焊片式结构，可直接与同轴电缆的芯线、屏蔽层分别焊接固定，接线操作空间充足，无需特殊压接工具即可完成现场装配。产品整体外形紧凑，安装后突出面板的长度经过优化，不会占用设备内部过多走线空间，适配各类紧凑型通信测试设备、工业监控主机的面板布局需求，绝缘部件采用耐温耐老化的绝缘材质，可在常规工业环境温湿度范围内长期稳定工作，金属表面做了防锈钝化处理，在普通室内环境下使用不易出现锈蚀导致的接触不良问题，连接插拔寿命满足常规设备的全生命周期使用需求。
