可调节式显微镜支撑固定支架结构

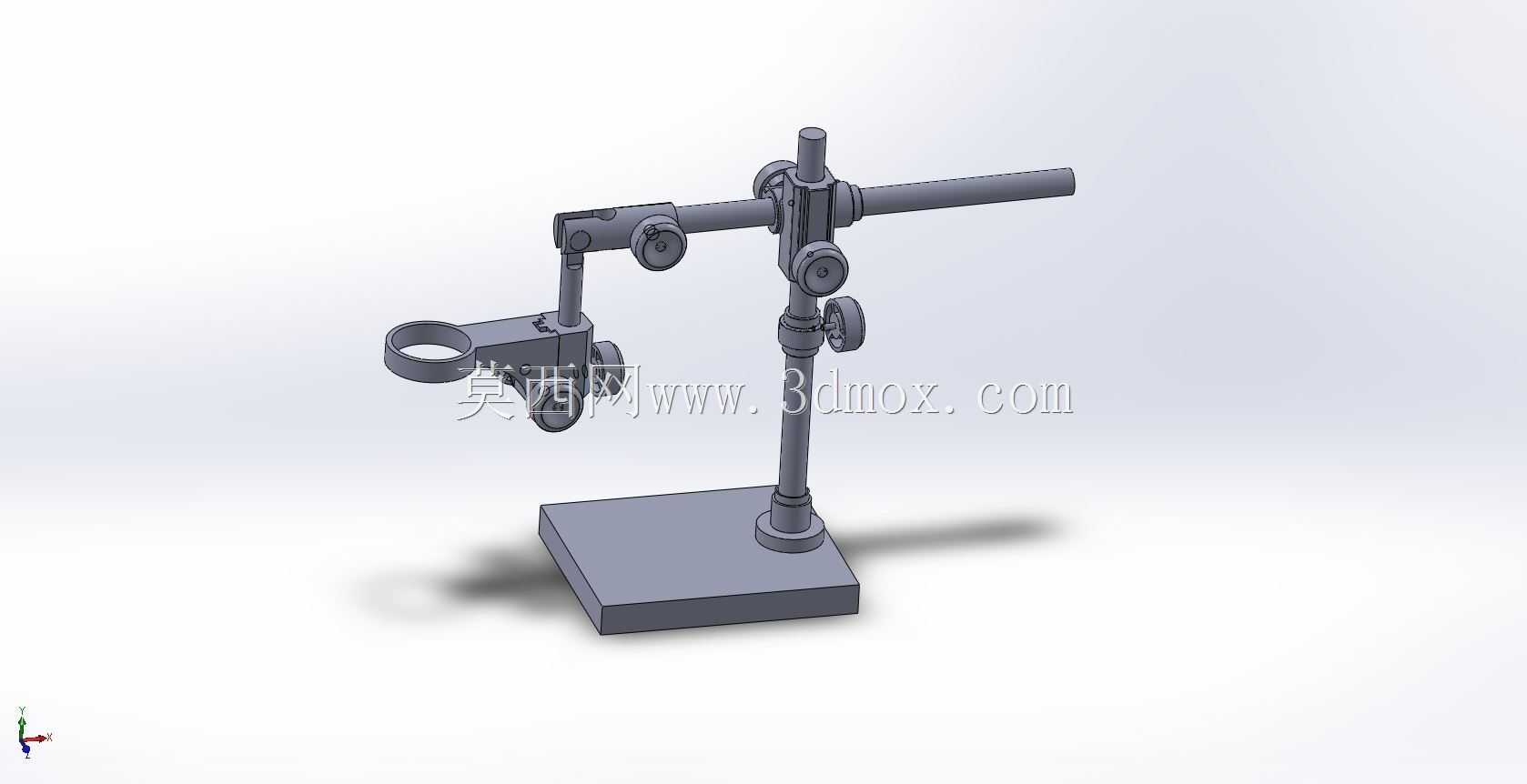

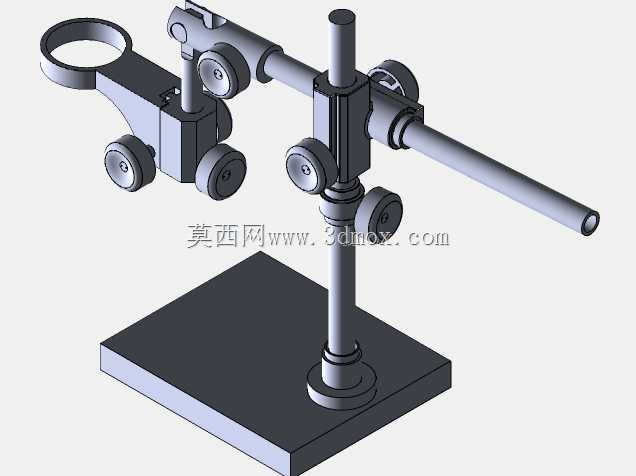

这款显微镜支撑支架，主要面向工业目视检测、实验室光学观测、小型精密工件装配对位等场景使用，能够替代手持显微镜的操作方式，解放操作人员双手，同时避免手持带来的观测抖动、焦距偏移问题，提升长时间观测作业的稳定性与舒适度。从结构设计来看，整体采用方型铸铁底座作为配重基础，依靠自身重量抵消上部横臂悬伸带来的倾覆力矩，无需额外打孔固定台面，可灵活放置在不同作业台面上使用，底座上表面做平整加工，保证立杆安装后的垂直度公差控制在合理范围内，避免横臂调节时出现卡滞。垂直立杆采用圆柱光轴结构，表面做硬化处理提升耐磨性能，横臂滑套可沿立杆做上下高度调节，侧面设置滚花锁紧旋钮，调节到位后旋紧即可固定高度，旋钮的螺纹咬合长度经过设计，锁紧后不会出现滑转、下坠问题。横向延伸臂同样采用圆柱光轴结构，可沿垂直滑套做水平方向的伸缩调节，同时末端的镜头固定座可做小范围的角度偏转，适配不同观测角度的需求，镜头固定端采用环形抱箍结构，可适配一定直径范围内的显微镜镜身，松开抱箍螺丝即可调整镜头的上下俯仰角度，锁紧后能够稳定固定镜头位置，不会在观测过程中出现位移。设计过程中优先考虑了操作的便捷性，所有调节位置均采用手拧旋钮结构，无需额外工具即可完成所有位置调整，适合检测工位频繁切换观测对象、调整观测位置的使用需求。安装边界方面，垂直立杆的有效调节行程可覆盖常规作业台面到操作人员坐姿观测的舒适高度范围，横臂的悬伸长度可满足从底座边缘向外延伸足够的操作空间，不会因为支架结构遮挡待观测工件，底座的占地面积控制在合理范围，不会过多占用工作台面的操作空间，同时配重重量经过核算，即使横臂伸到最大行程位置，挂载常规重量的目视显微镜时，整体重心依然落在底座支撑范围内，不会出现侧翻风险。各滑动配合位置均预留了合理的配合间隙，长期使用出现轻微磨损后，可通过调节滑套上的紧定螺钉调整配合松紧度，延长支架的整体使用寿命，结构上没有复杂的传动部件，日常维护仅需定期在光轴表面涂抹少量润滑脂即可保证调节顺滑，适合工厂检测车间、院校实验室、电子维修工位等多种场景长期使用。
