20毫米直径标准圆形翘头电器开关

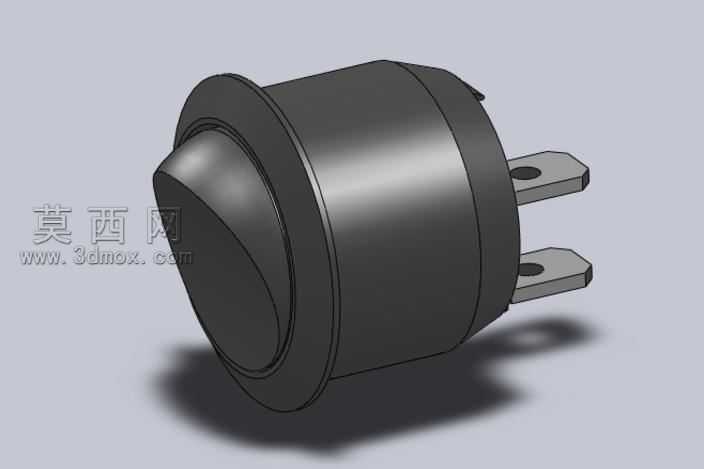

本作品为标准20毫米直径安装规格的翘头式电器开关三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循低压电器元件的通用尺寸规范，对开关的每一处结构都做了精准还原。模型整体分为按压翘头、法兰安装盘、绝缘壳体、插片接线端四个核心部分，建模时首先绘制法兰安装盘的截面草图，通过旋转凸台命令生成带安装限位台阶的法兰基座，保证安装时可与面板开孔紧密贴合，避免使用时出现松动移位的问题。翘头按键部分采用曲面放样命令构建符合人体工学的弧形按压面，边缘做了R0.5的圆角过渡处理，还原真实产品按压时的顺滑触感，同时在翘头与壳体的配合位置预留了0.1毫米的装配间隙，模拟实际产品的活动空间，避免结构干涉。绝缘壳体部分采用拉伸凸台结合抽壳命令完成，壁厚设置为1.2毫米，符合电器绝缘件的常规壁厚要求，壳体侧面设计了卡扣式防转结构，建模时精准还原卡扣的倾斜角度与卡合尺寸，保证开关装入面板后可自动卡紧固定无需额外紧固件。尾部的两个插片接线端采用钣金模块建模，还原插片的倒角与定位孔结构，插片与壳体内部的嵌装位置做了贴合处理，模拟真实产品中插片与内部触点组件的装配关系。渲染阶段采用哑光黑色硬质塑料材质赋予壳体与按键部分，调整材质的粗糙度为0.7，还原电器开关常用的阻燃ABS塑料质感，插片部分赋予抛光金属铜材质并做轻微的氧化做旧处理，避免金属质感过于突兀。场景中添加了柔和的环境光与定向主光源，在开关下方投射出柔和的软阴影，突出模型的立体轮廓与结构层次。设计过程中充分考虑该类开关的通用适配性，所有安装尺寸、插片间距均符合行业通用标准，可直接用于家用电器、小型电气设备的装配模拟、结构校验，也可作为电气布线设计的配套元件模型使用，模型结构完整无碎面，特征树清晰可编辑，可根据实际需求调整尺寸参数适配不同的安装场景。
