霍尔效应传感器SS495A1直插封装

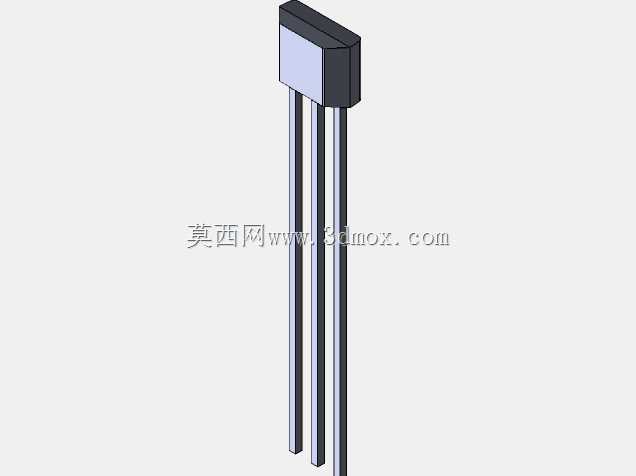

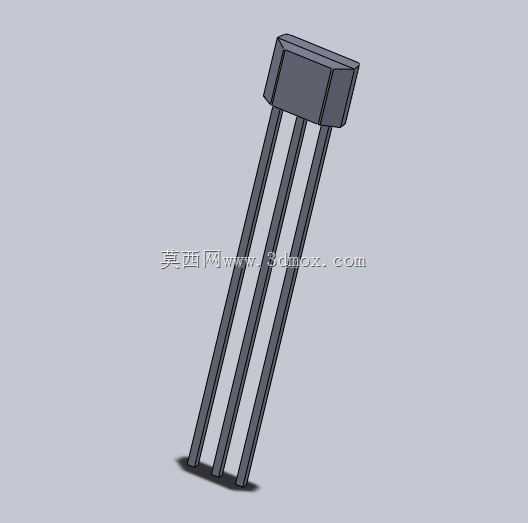

　　该模型还原的是一款线性霍尔效应器件的直插封装形态，主体为黑色塑封本体与三根平行引出引脚，本体顶部平整、侧面带有轻微拔模斜度，引脚截面为矩形并沿同一方向垂直伸出，整体结构简洁，适合在PCB布局、整机装配干涉检查及传感器布置方案中作为空间占位与装配校核使用。从实际工程应用看，这类器件常布置在需要非接触式磁场检测的位置，例如转轴附近的磁极旁、直线运动机构的磁钢对应面、阀门开度反馈机构、电流检测磁路间隙以及小型执行器的位置反馈区域。其核心作用是把磁场强度变化转换为连续的电压信号，使控制系统能够据此判断位移、角度、接近状态或电流大小，相比机械触点方案，不存在接触磨损，也不会因油污、粉尘和轻微振动直接失效。

　　建模时需要重点处理塑封体与引脚之间的连接关系。三根引脚并非简单贴附在本体表面，而是从塑封内部延伸而出，因此在根部应保留材料包覆与过渡区域，避免装配或受力分析时出现几何断裂。引脚长度需要结合实际插装场景确定：过长会增加板上占用高度并容易在焊接后受外力弯折，过短则可能无法穿过PCB或难以形成可靠焊点。模型中引脚保持等距平行，能够直接用于检查焊盘间距、丝印方向以及周边元件的安全间隙。外形边界方面，塑封本体宽度、厚度与高度决定了器件在壳体内部所需的最小包络空间，引脚伸出长度则影响整机内部的竖向堆叠。在密集电路板上，这类三端器件虽然体积不大，却常靠近磁钢、线圈或金属支架布置，若三维模型缺失，工程师很难在设计早期发现引脚与结构件距离过近、

　　本体与外壳内壁干涉、或磁钢作用面偏离传感器敏感区等问题。将该模型放入装配体后，可以同步校核传感器与磁钢之间的气隙、对中角度和固定方式。对于需要胶粘、卡扣或压接固定的场景，本体侧面和顶面的平面特征可作为定位基准；对于插装焊接场景，引脚末端与PCB板面的相对位置决定了焊接后器件是否歪斜。实际选型时还要注意，线性霍尔器件对磁场方向和强度敏感，安装位置偏差会直接影响输出曲线斜率与有效测量范围，因此结构设计阶段不仅要留出元件空间，还要预留磁钢调节、位置校准和装配公差补偿的余地。该模型的价值不在于复杂曲面，而在于准确表达直插霍尔元件的真实装配轮廓，使结构、电子和测试人员能够在同一数字样机中确认元件方向、引脚空间、磁路相对位置及维护可达性，从而减少样机阶段因封装尺寸误判带来的返工。
