工业级卧式单螺杆输送泵结构设计

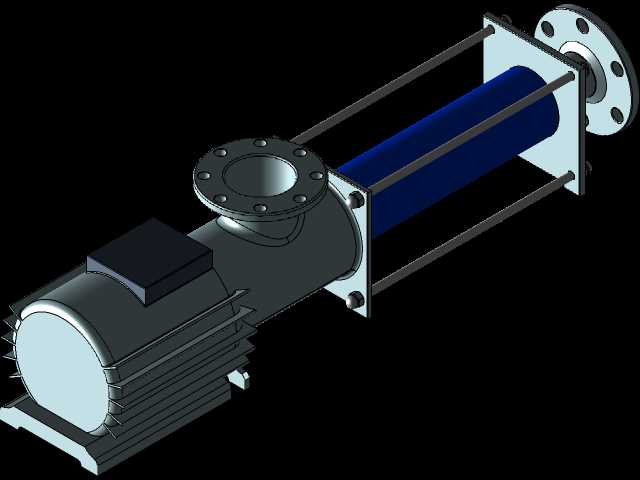

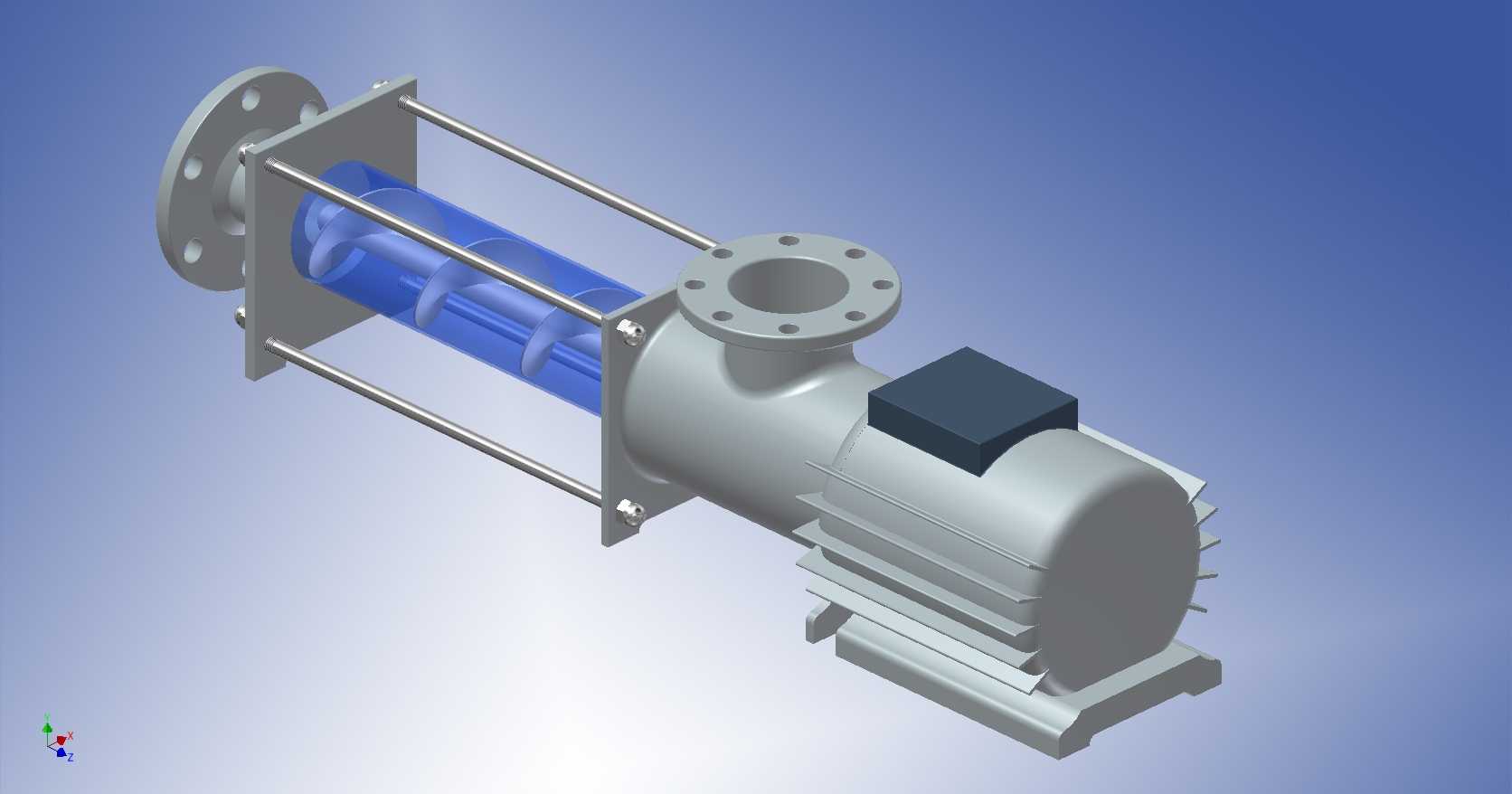

这款卧式单螺杆泵主要面向高粘度流体输送场景设计，可广泛应用于食品加工、市政污泥处理、石油化工、造纸印染等行业，能够稳定输送含固体颗粒的介质、高粘稠膏状物料以及腐蚀性流体，解决普通离心泵无法适配高阻力、多杂质介质输送的痛点。在实际生产场景中，该泵可用于污泥脱水工段的污泥输送、食品行业的果酱与糖浆转运、化工领域的粘稠树脂与浆料输送，运行过程中流量稳定无脉动，不会对输送介质产生剪切破坏，能够完好保留易损物料的原有性状。从功能特性来看，该泵采用容积式工作原理，转子与定子配合形成连续密封的腔室，随着转子转动将介质从吸入端平稳推送至排出端，自吸能力强，无需额外灌泵即可启动，同时具备可逆输送能力，调整电机转向即可实现介质反向输送，适配复杂管路的工况需求。设计过程中充分考虑了安装与维护的便捷性，泵体采用拉杆式连接结构，将定子段、传动段、动力段通过四根平行拉杆串联固定，拆卸时无需拆解整体管路即可快速更换定子等易损件，大幅降低现场维护的时间成本。动力端采用标准卧式电机直连结构，省去了额外的传动连接部件，整体结构紧凑，减少了传动损耗与故障点。安装边界方面，泵体两端采用标准法兰连接接口，吸入端为轴向法兰设计，排出端为垂直向上的法兰接口，可直接对接同规格的工业管路，底座采用一体化铸造成型的安装脚，预留了标准地脚螺栓安装孔，能够直接固定在混凝土基础或者钢制安装架上，整体重心沿电机轴向分布，运行时振动量小，无需额外加装减震装置即可平稳运行。定子段采用透明可视化外壳设计，可直接观察内部转子的运行状态与介质填充情况，方便操作人员快速判断泵内是否存在干磨、堵塞等异常工况，提前排查运行隐患。整体结构没有冗余的外凸部件，外形规整，可适配狭小空间内的安装需求，进出口的法兰尺寸、安装孔距均遵循通用工业管路标准，能够直接替换同参数的老旧螺杆泵，无需对现有管路进行改造，降低产线升级的改造成本。
