集成式工业液压动力输送单元结构设计

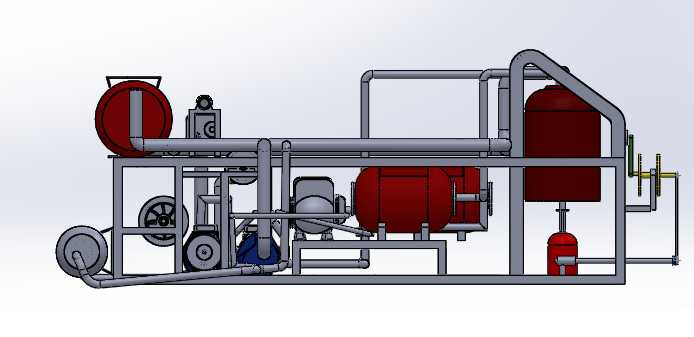

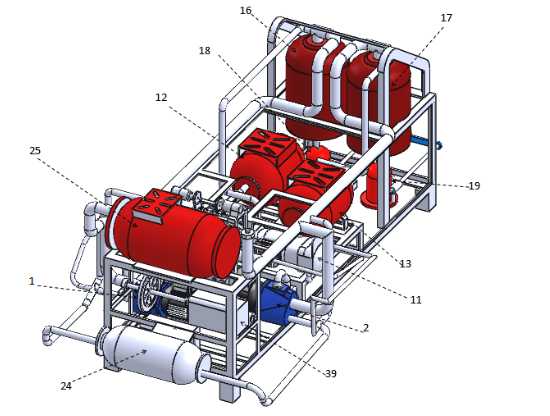

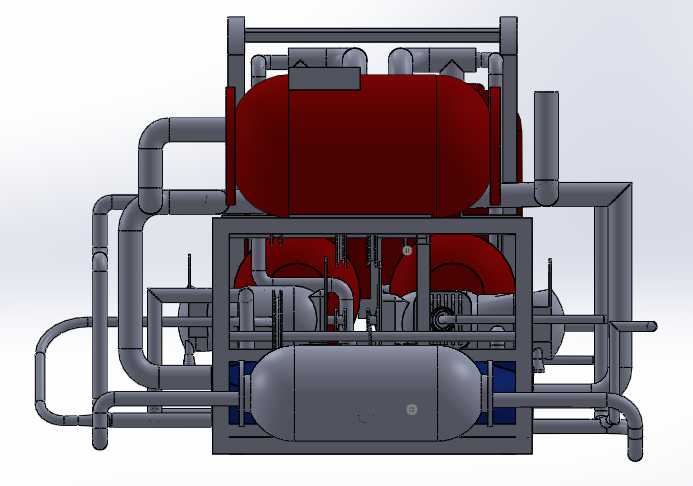

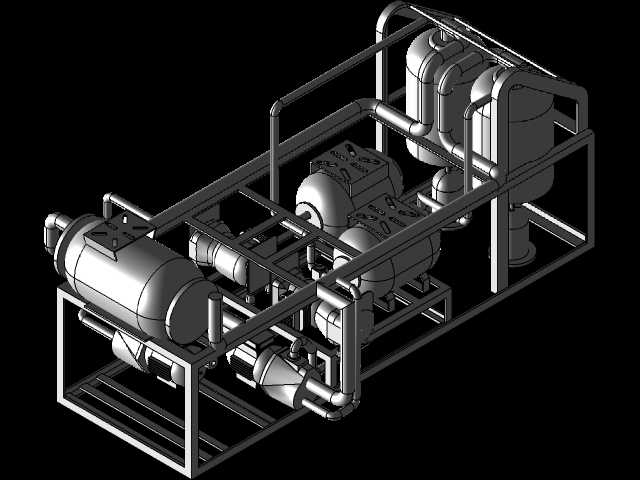

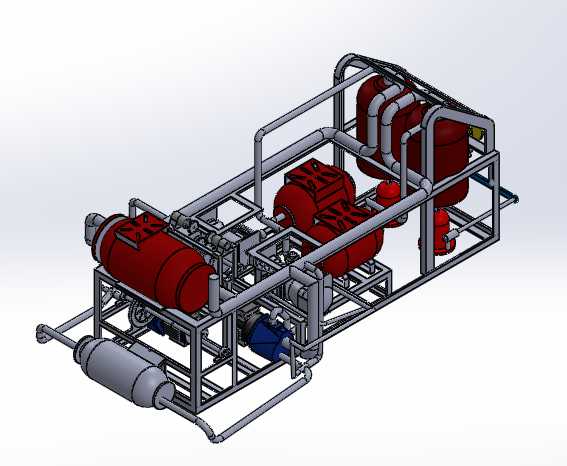

这套集成式液压动力单元主要面向重型工业装备的液压动力供给场景，可适配冶金生产线、重型工程机械、大型锻压设备、港口起重装备等需要稳定高压液压动力输出的作业环境，作为整套液压系统的核心动力源，为终端执行元件提供可控压力、流量的压力油输出，驱动液压缸、液压马达等终端部件完成直线往复、回转等指定动作，实现设备的负载驱动、姿态调整、动作锁止等核心功能。整套单元采用集成撬装式的设计思路，将动力发生元件、控制调节元件、介质存储元件、过滤冷却元件、管路连接部件全部整合在统一的型钢焊接机架上，摒弃了传统液压系统分散布置、现场布管繁琐的弊端，整体结构紧凑，可直接整体吊装就位，仅需连接终端执行管路与电气控制线路即可投入使用，大幅降低现场安装调试的工作量与施工周期。设计过程中充分考虑了液压系统的运行可靠性与维护便捷性，核心动力泵组采用冗余配置布局，多组柱塞泵并列布置可根据系统负载需求灵活调整投入运行的泵组数量，兼顾大流量高压输出与低负载工况下的能耗控制；介质存储罐体采用立式布置在机架后侧区域，充分利用机架上部空间，罐体配套设置液位观测、温度监测、空气呼吸等附属结构，实时把控液压油的状态参数；过滤组件分别设置在吸油、压力油、回油管路节点，多级过滤避免杂质进入核心元件造成磨损卡滞，冷却组件贴合管路布置，可及时带走系统连续运行产生的热量，避免油温过高导致的密封老化、油液性能下降问题。管路排布采用分层沿机架敷设的设计，高压管路与回油管路分侧布置，减少管路交叉弯折，同时预留足够的管夹固定点位，避免设备运行过程中管路振动产生的磨损与泄漏；机架底部预留标准的地脚安装孔位，整体安装边界规整，可适配标准工业设备安装基座，机架侧面预留维护操作空间，日常更换滤芯、调节压力阀、检修泵组时无需拆解整体结构即可完成操作，大幅降低后期运维的难度。整套结构的受力经过合理分配，重型元件均布置在机架重心附近的承载梁上，避免偏载导致的机架变形，外部管路接口统一设置在机架侧端的指定区域，方便现场管路对接，整体设计兼顾了运行稳定性、安装便捷性与维护友好性，可满足多场景下的工业液压动力供给需求。
