Nema42大扭矩步进电机结构设计

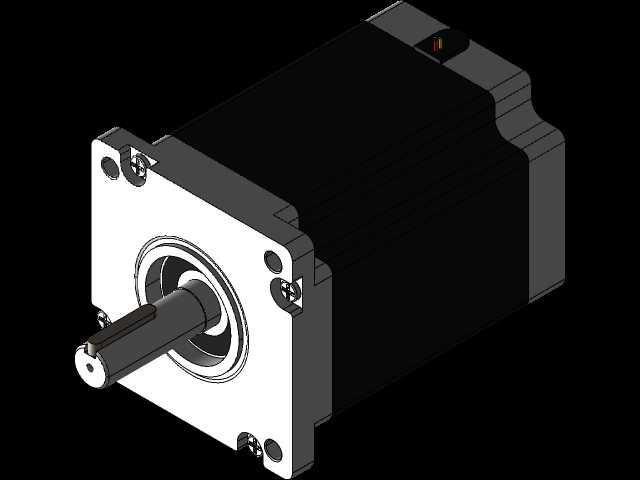

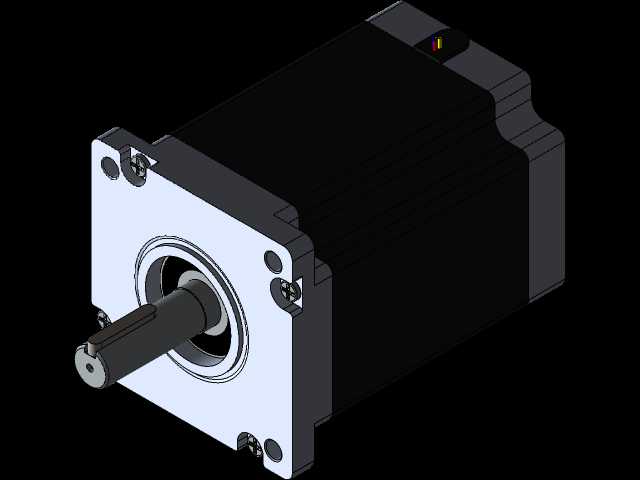

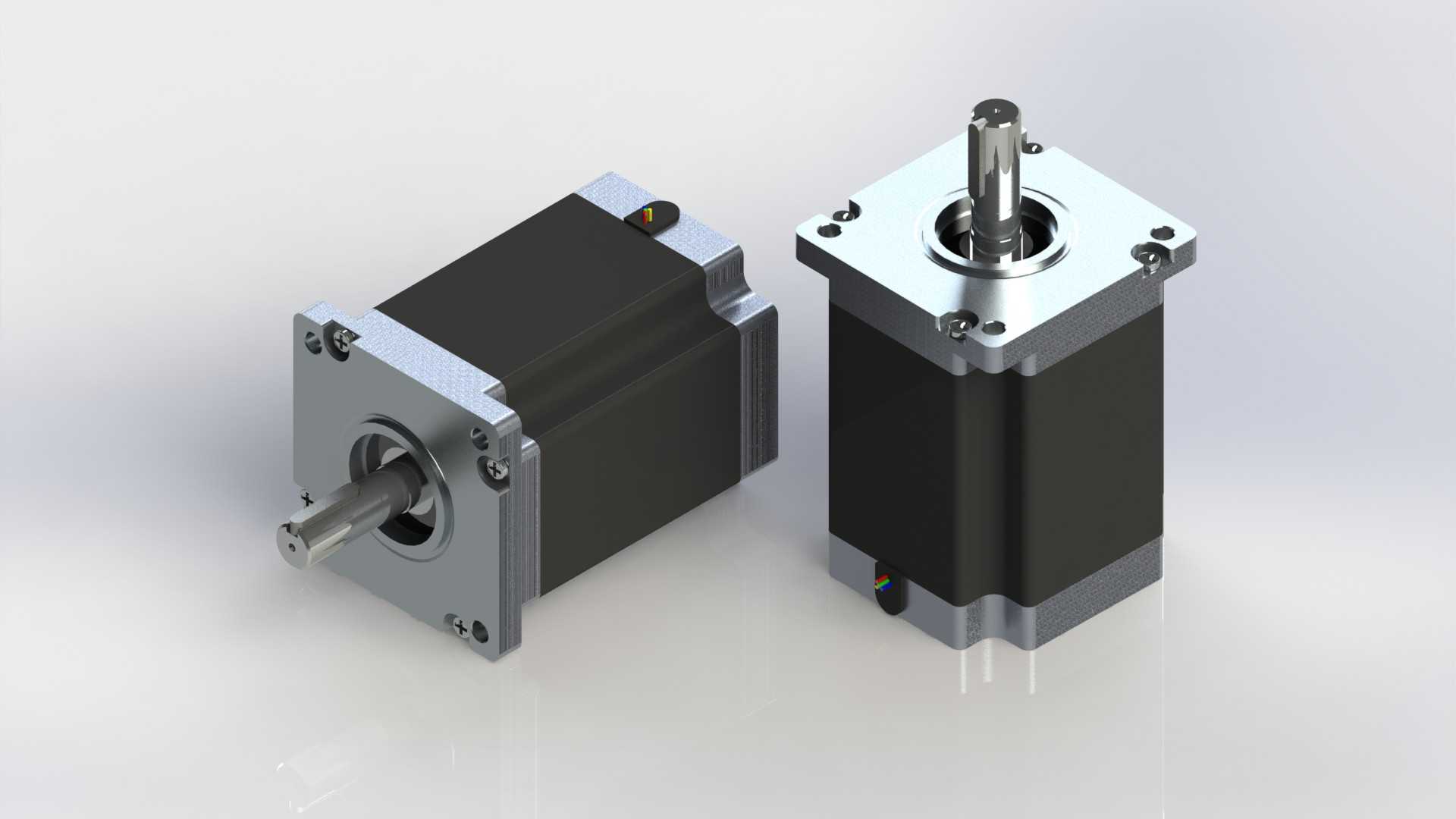

这款Nema42规格的步进电机，主要面向工业自动化领域的大负载驱动场景设计，可广泛适配数控加工设备的进给轴驱动、大型3D打印设备的运动轴传动、自动化生产线的物料推送机构、纺织机械的辊筒驱动以及包装设备的牵引执行单元，在需要低转速大扭矩输出、精准开环位置控制的工况下能够稳定发挥性能，无需额外搭配减速机构即可满足多数中重载传动的扭矩需求，有效简化设备的整体传动链路，减少因多级传动带来的回程误差与装配复杂度。从功能特性来看，该款电机可输出21Nm的保持扭矩，在额定转速区间内扭矩衰减幅度控制在合理范围，能够带动大惯量负载完成平稳启停与精准步进动作，电机本体采用方形法兰安装结构，端盖与输出轴配合处设计有密封结构，可阻挡工业场景中的粉尘、切削液飞溅侵入电机内部，延长绕组与轴承的使用寿命；机身外壳采用拉伸铝型材工艺，表面做阳极氧化处理，既保证了结构强度，又能提升电机长时间运行时的散热效率，避免持续高负载运行下出现过热退磁的问题。在设计思路上，这款电机严格遵循Nema42标准的安装尺寸规范，法兰安装孔位、输出轴轴径与轴伸长度、机身安装基准面的形位公差都匹配通用安装标准，用户在替换同规格旧电机或者搭建新设备时，无需重新设计安装转接结构，可直接完成装配对接；内部磁路采用优化的齿槽结构设计，有效降低步进运行时的齿槽转矩，提升低速运行的平稳性，减少运行过程中的振动与噪音，输出轴采用高强度合金钢材质，经过调质处理提升抗扭强度，可承受大扭矩输出时的径向与轴向载荷，避免轴体断裂或变形的问题。从安装边界来看，该电机采用标准方形法兰安装形式，安装孔位分布符合Nema系列电机的通用规范，输出轴为单轴伸结构，轴端加工有标准键槽，可通过键连接与同步轮、联轴器、丝杠等传动部件可靠连接，机身长度根据扭矩需求做了匹配设计，在保证扭矩输出的前提下尽可能压缩轴向安装尺寸，适配安装空间紧凑的设备布局，电机尾部预留有编码器安装位，用户如有闭环控制需求可直接加装编码器升级为闭环步进系统，无需对电机本体做结构修改，具备较强的场景适配灵活性。
