往复式垂直输送电梯结构三维设计

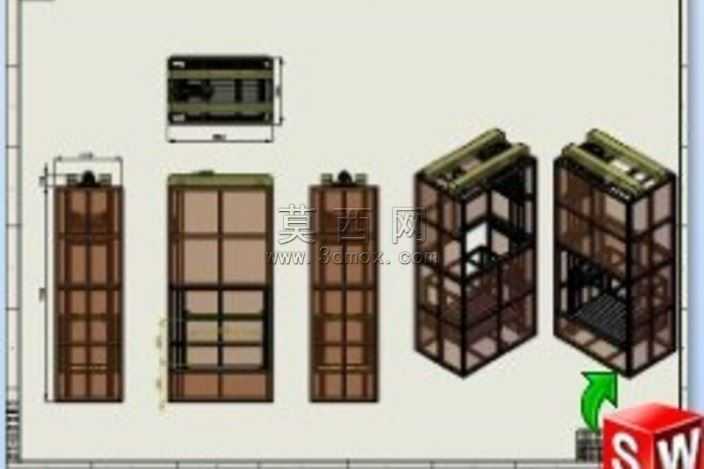

本作品为往复式垂直电梯（垂直输送机）的三维设计模型，建模过程严格遵循工业输送设备的实际设计逻辑，采用自底向上的建模思路完成整体结构搭建。首先针对电梯的核心承载部件轿厢进行参数化建模，精准还原轿厢的框架式笼型结构，对轿厢的侧围防护结构、底部承载平台、顶部牵引连接位逐一进行特征构建，通过拉伸、切除、阵列等基础建模命令完成轿厢各杆件、面板的细节制作，确保轿厢的内部净空间、外部安装尺寸符合垂直输送设备的常规设计规范。随后搭建电梯的井道导向框架结构，对竖向导轨立柱、横向连接横梁、顶部牵引机构安装位进行精准装配定位，还原导轨与轿厢导靴的配合结构，明确轿厢升降过程中的运动导向路径，保证结构运动逻辑符合实际设备的运行原理。模型同时还原了往复式输送的配套结构，包括不同视角下的设备整体布局、顶部牵引组件的安装位置、层站对接的结构预留位，通过多视角的视图排布清晰展示设备的正视图、侧视图、轴测立体结构，直观呈现设备的整体外形与内部构造。材质渲染阶段，对金属框架部件赋予哑光深色金属材质，对轿厢防护面板赋予半透明茶色防护材质，对牵引组件赋予深黑色工程材质，通过材质区分清晰展现不同部件的功能属性，渲染效果还原工业设备的真实质感，无过度夸张的特效处理，重点突出结构本身的装配关系与设计细节。设计过程中充分考虑往复式垂直输送的功能需求，结构布局兼顾了设备运行的稳定性与安装维护的便捷性，各部件的连接关系、装配间隙均按照实际工业设备的设计公差进行预留，模型可用于垂直输送设备的方案展示、结构教学、原理演示等场景，完整呈现了往复式垂直电梯从框架搭建到细节装配的全流程设计逻辑，清晰展现了这类垂直输送设备的典型结构特征与运行原理。
